この記事では、SmartSetデータプロトコルとその説明を示します

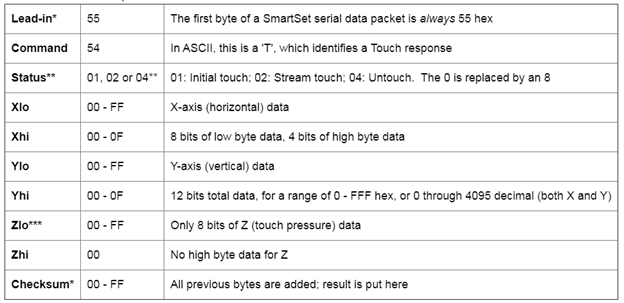

以下の表は、各バイトの機能を示しています。



そして、以下の表は各バイトの機能を説明します。



* これらのバイトは、シリアルデータパケットにのみ含まれます。
** AccuTouchコントローラ用の01、02、または04; IntelliTouchコントローラ用の81、82、または84
*** AccuTouchの場合は常にFF; IntelliTouchの場合はタッチ圧力に依存して00 - FF

リードインバイト、55ヘクスは、ビットが交互に並ぶユニークなバイナリパターン（0101 0101）であり、このユニークなパターンは有効なタッチパケットを識別するのに役立ちます。

チェックサムバイトは、前の9バイトの合計にAAヘクスを加えたもので（合計の低位バイトのみが保持されます）、データ（タッチスクリーンコントローラによって）と共に10バイト目として送信されます。

ソフトウェアドライバがパケットを受信すると、最初の9バイトの合計にAAヘクスを加えます。次に、この合計をコントローラによって送信されたチェックサムバイトの値と比較します。2つが一致しない場合、送信中にエラーが発生したことになり、その場合データは破棄されます。0xAAは0x55の1の補数です。これらを加えると0xFF（低位バイト）が得られ、0x00にはなりません。
