Dieser Artikel erklärt, wie man das Elo 2 x 20 rückseitige Kundendisplay (VFD) mit dem OPOS-Treiber auf einem Windows 10-System installiert, konfiguriert und testet.
ℹ Überblick
Diese Anweisungen gelten für das Elo rückseitige Kundendisplay (VFD) mit den Teilenummern E001003 und E122426. Nach der Installation des OPOS-Treibers konfigurieren Sie das Display, überprüfen die Kommunikation und testen die Funktion mit dem enthaltenen OPOS-Demonstrationsprogramm.
Diese Anweisungen gelten für das Elo rückseitige Kundendisplay (VFD) mit den Teilenummern E001003 und E122426. Nach der Installation des OPOS-Treibers konfigurieren Sie das Display, überprüfen die Kommunikation und testen die Funktion mit dem enthaltenen OPOS-Demonstrationsprogramm.
Anforderungen
| Element | Anforderung |
|---|---|
| Unterstützte Displays | E001003 und E122426 |
| Betriebssystem | Windows 10 |
| Software | OPOS-Treiberpaket v1.7.0.0 |
Download des OPOS-Treibers
📦 OPOS-Treiberpaket v1.7.0.0 herunterladen
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
Eine PDF-Version dieser Installationsanleitung ist ebenfalls an diesen Knowledge-Base-Artikel angehängt.
OPOS-Treiber installieren und konfigurieren
- Laden Sie das OPOS-Treiberpaket v1.7.0.0 herunter und entpacken Sie den Inhalt in einen Ordner auf Ihrem Computer.

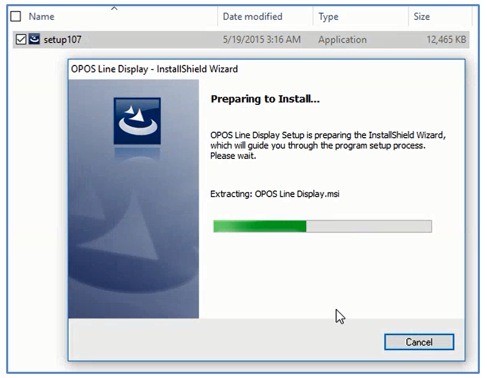

- Führen Sie Application setup107.exe aus.
- Folgen Sie dem Installationsassistenten.
- Klicken Sie auf Weiter.
- Klicken Sie auf Installieren.
- Warten Sie, bis die Installation abgeschlossen ist.
- Klicken Sie auf Fertigstellen.
-

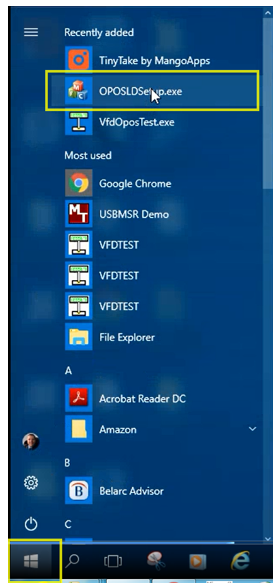

Starten Sie OPOSLDSetup.exe über das Windows-Startmenü. Alternativ navigieren Sie zu:
C:\Program Files (x86)\POS\OPOS Line Display
-

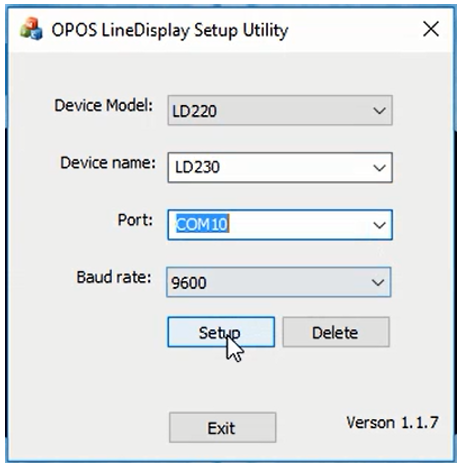

Konfigurieren Sie das Display mit den folgenden Einstellungen:
Einstellung Wert Gerätemodell LD220 Gerätename LD230 Port Wählen Sie den im Geräte-Manager zugewiesenen COM-Port aus Baudrate 9600

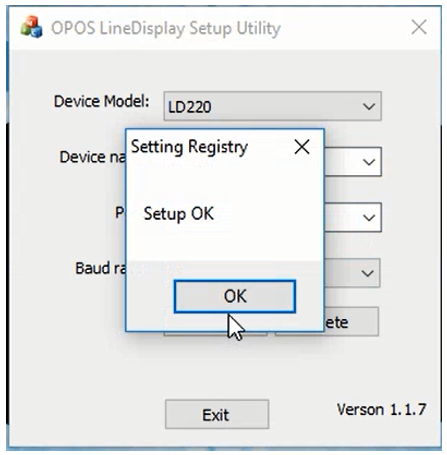

Klicken Sie auf Setup. - Wenn die Meldung Setup OK erscheint, klicken Sie auf OK.
-

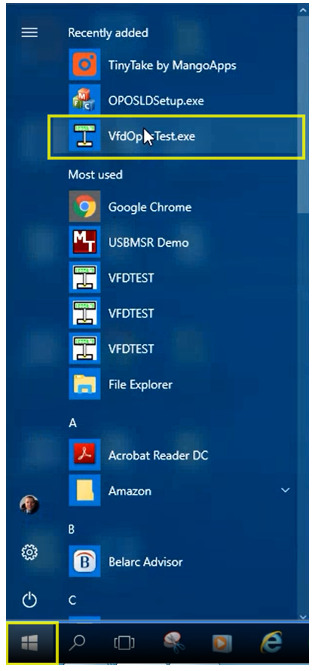

Starten Sie VfdOposTest.exe. Alternativ navigieren Sie zu:
C:\Program Files (x86)\POS\OPOS Line Display

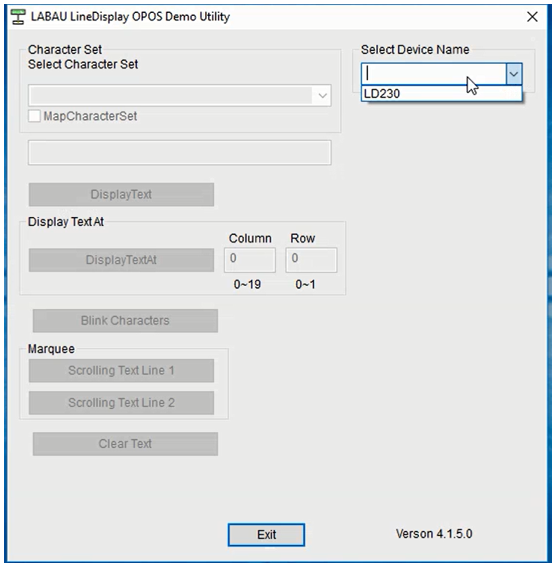

- Wählen Sie LD230 aus der Liste Select Device Name.

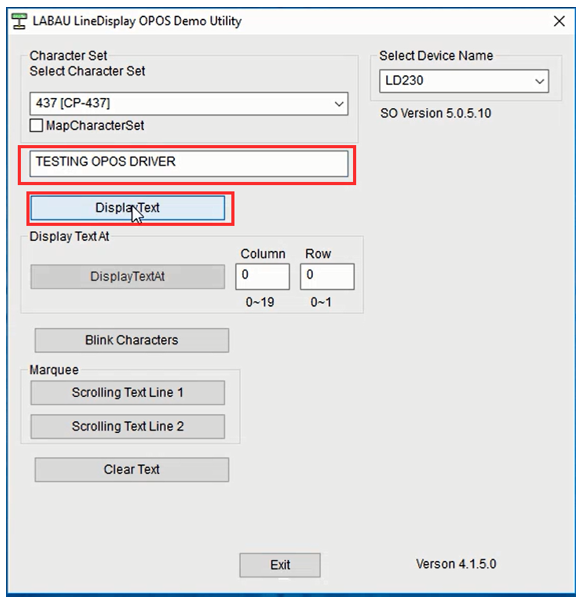

- Geben Sie eine Nachricht in das Textfeld ein und klicken Sie auf Display Text.

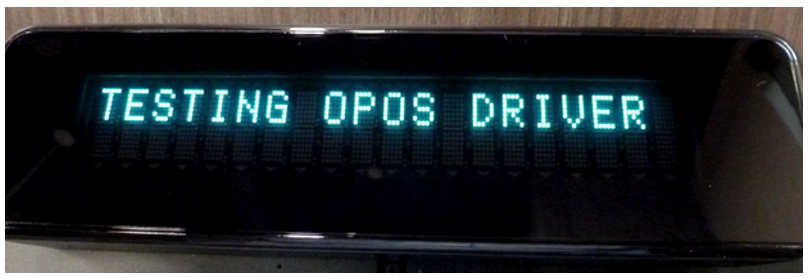

- Überprüfen Sie, ob die Nachricht auf dem VFD-Display angezeigt wird.
-

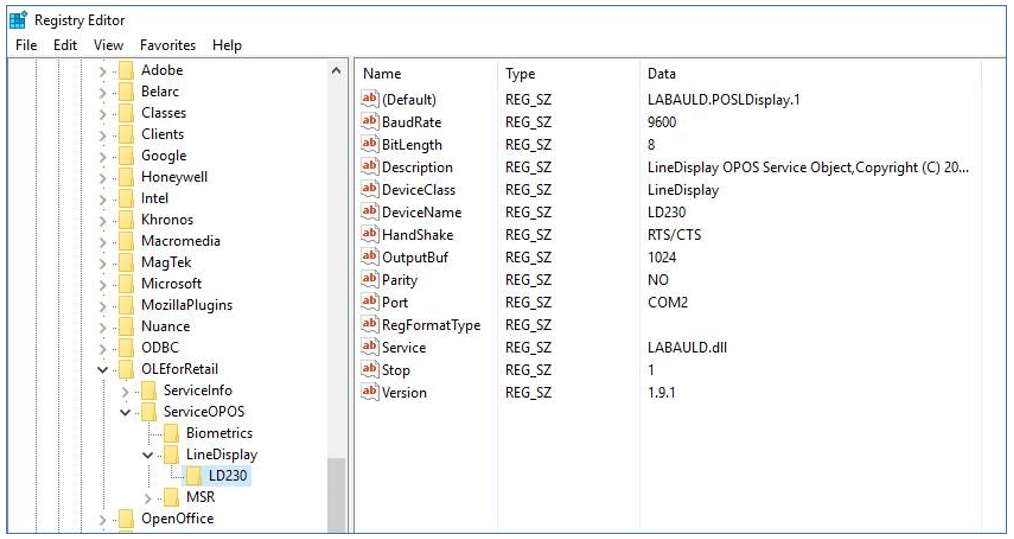

Die OPOS-Registrierungskonfiguration kann unter folgendem Pfad eingesehen werden:
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ Fehlerbehebung
- Überprüfen Sie, ob im OPOS LineDisplay Setup Utility der richtige COM-Port ausgewählt ist.
- Bestätigen Sie, dass die Baudrate auf 9600 eingestellt ist.
- Wenn das VFD keinen Text anzeigt, überprüfen Sie die COM-Port-Zuweisung im Windows Geräte-Manager.
- Starten Sie die VFD-Anwendung nach jeder Konfigurationsänderung neu.
- Wenn die Kommunikation weiterhin fehlschlägt, trennen Sie das VFD und schließen Sie es erneut an und wiederholen Sie den Einrichtungsvorgang.
💡 Tipp
Wenn das VFD in den OPOS-Dienstprogrammen nicht aufgeführt ist, überprüfen Sie zuerst die COM-Port-Zuweisung im Windows Geräte-Manager. Ein falscher COM-Port ist die häufigste Ursache für Kommunikationsprobleme nach der Treiberinstallation.
Wenn das VFD in den OPOS-Dienstprogrammen nicht aufgeführt ist, überprüfen Sie zuerst die COM-Port-Zuweisung im Windows Geräte-Manager. Ein falscher COM-Port ist die häufigste Ursache für Kommunikationsprobleme nach der Treiberinstallation.
