Dieser Artikel enthält Anweisungen zum Entfernen des Stands vom Elo 2201L Touch-Monitor. Dies ist normalerweise für die VESA-Montage oder Wartung erforderlich.

Anweisungen

1. Legen Sie den Monitor mit dem Display nach unten

Platzieren Sie den Monitor auf einer sauberen, flachen und weichen Oberfläche mit dem Display nach unten, um Beschädigungen zu vermeiden.

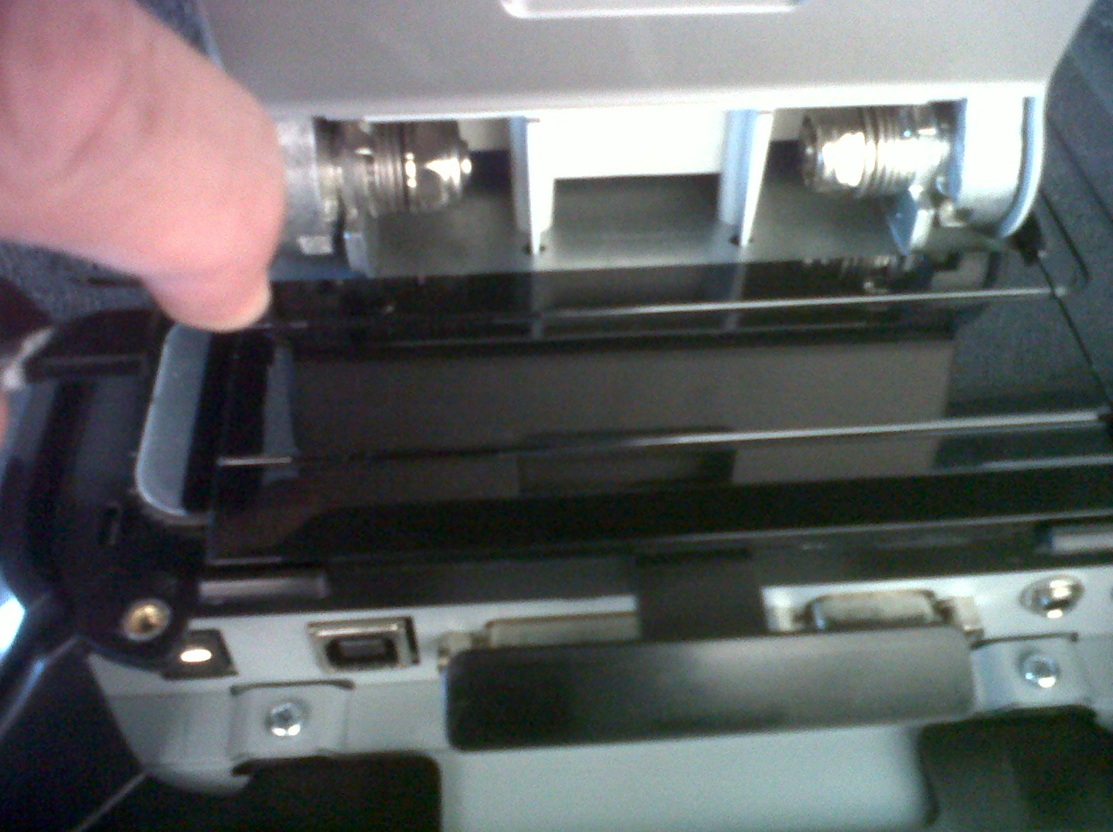

2. Entfernen Sie die hintere mittlere Kunststoffabdeckung

Drücken Sie die beiden Halteklammern nach außen und heben Sie sie ab, um die mittlere Kunststoffabdeckung von der Rückseite des Monitors zu entfernen.

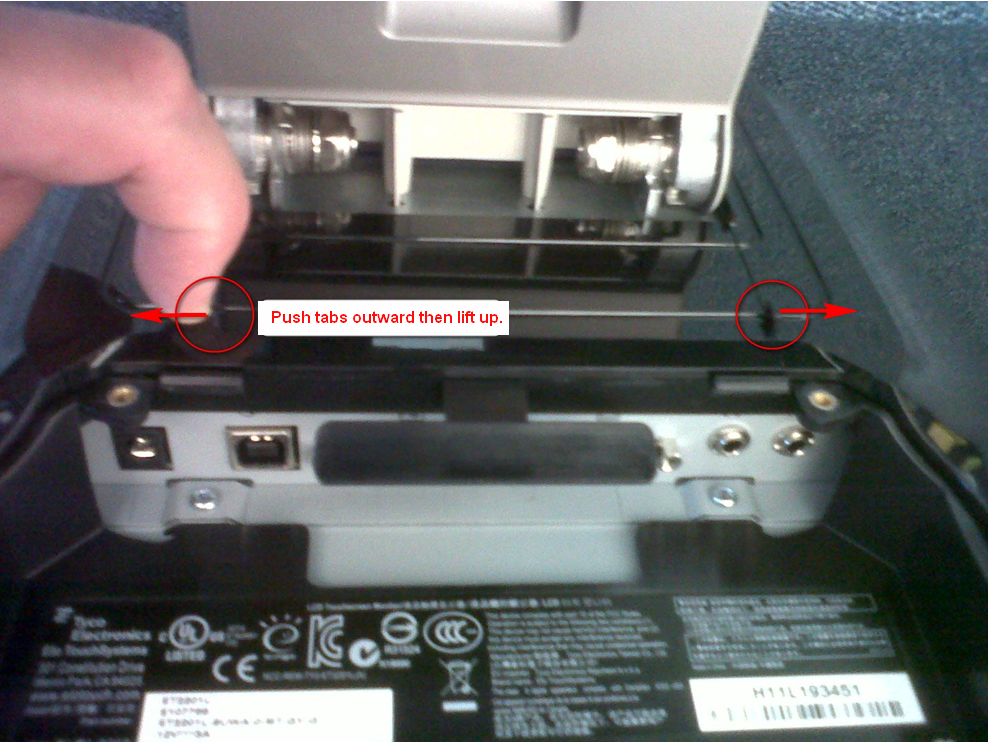

3. Entfernen Sie die seitlichen Kunststoffabdeckungen

Ziehen Sie an den Halteklammers an jeder seitlichen Kunststoffabdeckung nach außen und dann nach oben, um beide Abdeckungen zu entfernen.

4. Bestätigen Sie, dass alle Kunststoffabdeckungen entfernt wurden

Stellen Sie sicher, dass alle unten gezeigten Kunststoffkomponenten entfernt wurden, um den VESA-Montagebereich freizulegen.

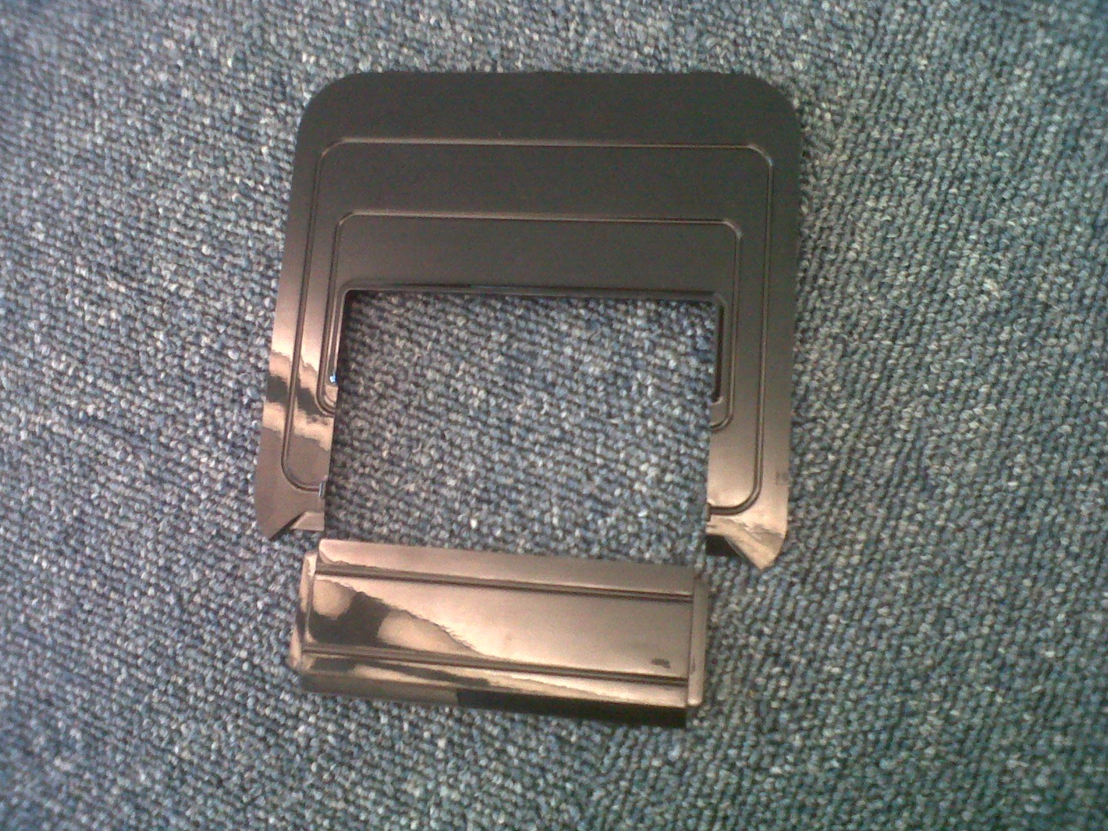

                     Kunststoffteile, die entfernt werden müssen, bevor die VESA-Schrauben zugänglich sind

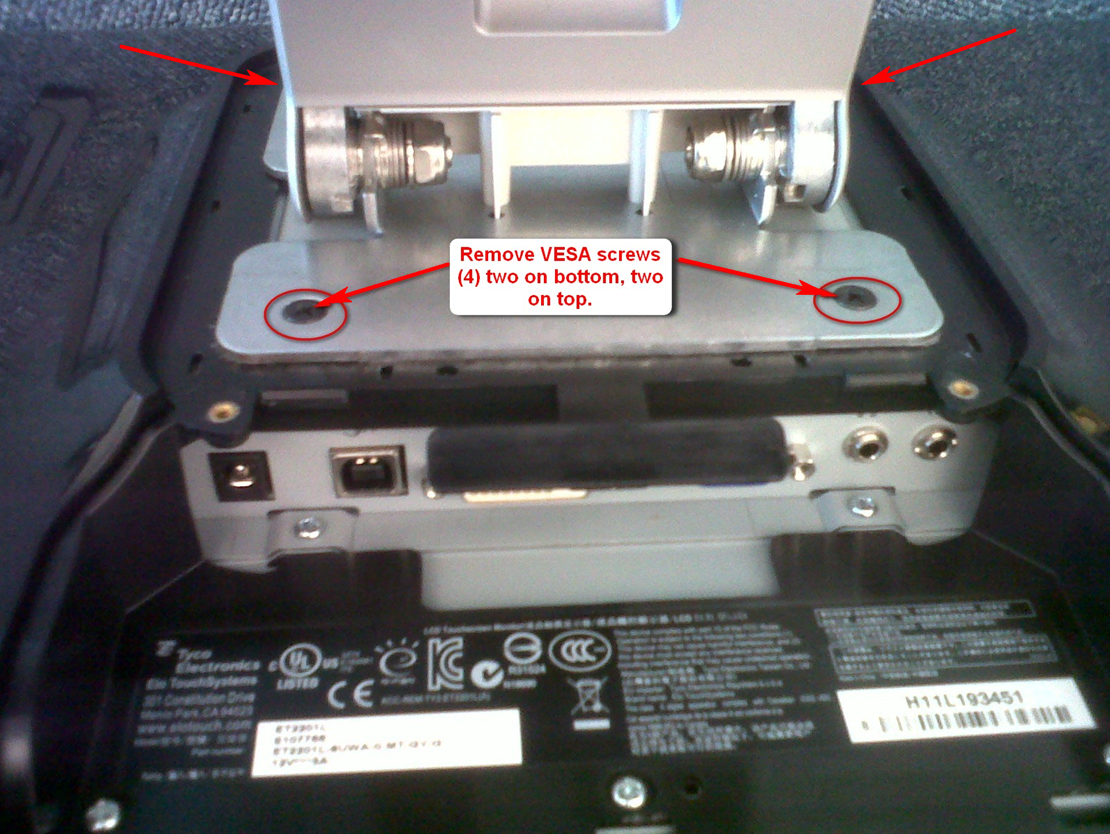

5. Entfernen Sie die VESA-Schrauben

Verwenden Sie einen Schraubendreher, um die jetzt unter den Kunststoffabdeckungen sichtbaren VESA-Schrauben zu entfernen. Diese Schrauben sichern den Stand an dem Monitor.

6. Heben Sie den Stand ab

Sobald die Schrauben entfernt sind, heben Sie den Stand von der Rückseite des Monitors ab.

Zusätzliche Hinweise

• Bewahren Sie alle Schrauben und Kunststoffteile für eine zukünftige Wiederzusammenbau auf, falls erforderlich.

• Zwingen Sie keine Teile. Wenn Widerstand spürbar ist, überprüfen Sie nochmals auf verbleibende Klammern oder Schrauben.

• Für die Wiederinstallation, drehen Sie die obigen Schritte um.
