Dieser Artikel erklärt, wie man den Elo UIC680 NFC-Leser konfiguriert, um MIFARE®-Karten zu lesen. Es werden die Installation der erforderlichen Dienstprogramme, das Laden der MIFARE-Firmware, die Überprüfung der Firmware-Version, das Aktivieren des MIFARE-Modus und das Testen der Kartenoperation behandelt.
ℹ Bevor Sie Beginnen

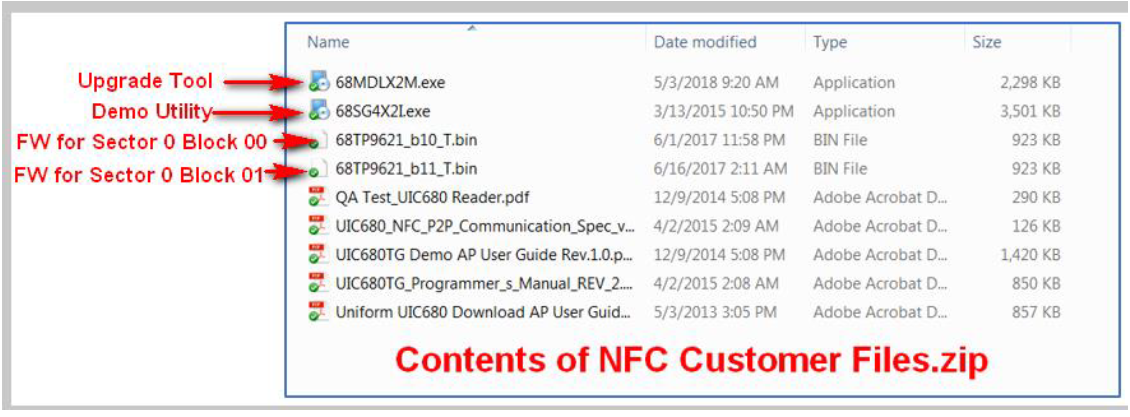

Bevor Sie mit diesem Verfahren beginnen, laden Sie das angehängte NFC Customer Files.zip Paket herunter und entpacken Sie es in einen lokalen Ordner auf Ihrem Computer. Das Paket enthält die Firmware, das Upgrade-Dienstprogramm, das Demodienstprogramm und die unterstützenden Dateien, die für dieses Verfahren erforderlich sind.
Bevor Sie mit diesem Verfahren beginnen, laden Sie das angehängte NFC Customer Files.zip Paket herunter und entpacken Sie es in einen lokalen Ordner auf Ihrem Computer. Das Paket enthält die Firmware, das Upgrade-Dienstprogramm, das Demodienstprogramm und die unterstützenden Dateien, die für dieses Verfahren erforderlich sind.
Schritt 1 — Installieren Sie das Upgrade-Dienstprogramm
- Führen Sie 68MDLX2M.exe aus.

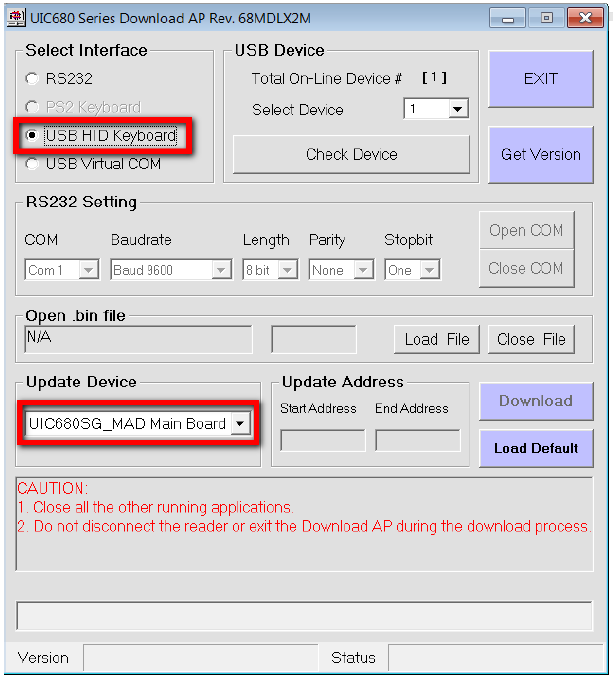

- Wählen Sie USB HID Tastatur aus.
- Wählen Sie aus der Dropdown-Liste Gerät aktualisieren: UIC680SG_MAD Hauptplatine
Schritt 2 — Laden Sie die MIFARE-Firmware

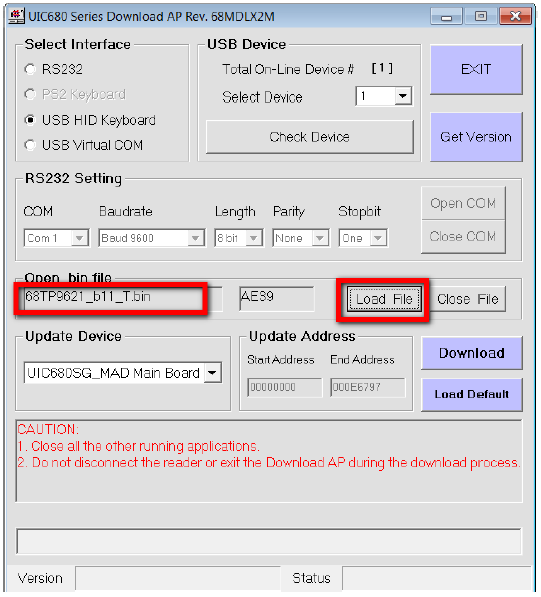

- Klicken Sie auf Datei laden.
- Navigieren Sie zur erforderlichen Firmware-Datei.
⚠ Firmware-Auswahl
- 68TP9621_b11_T.bin — Liest Sektor 0 / Block 01 (empfohlen für die meisten Anwendungen).
- 68TP9621_b10_T.bin — Liest Sektor 0 / Block 00.
Verwenden Sie die Firmware, die dem Layout Ihrer MIFARE-Karten entspricht.

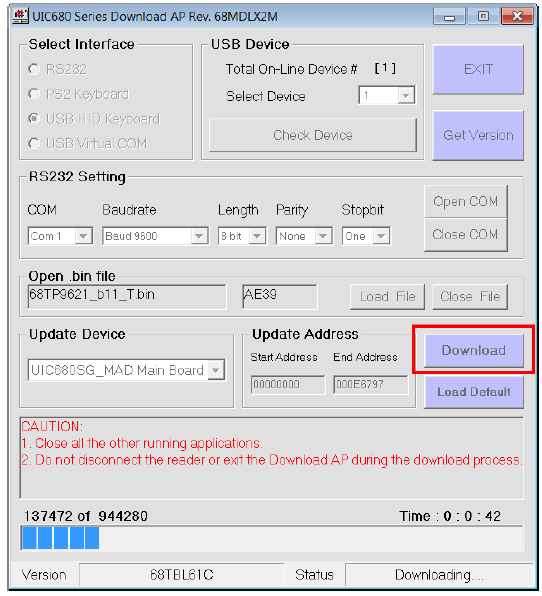

- Klicken Sie auf Herunterladen, um mit der Programmierung des Lesers zu beginnen.
- Warten Sie etwa ein bis zwei Minuten, während die Firmware heruntergeladen wird. Der Leser wird während der Programmierung mehrmals piepen.

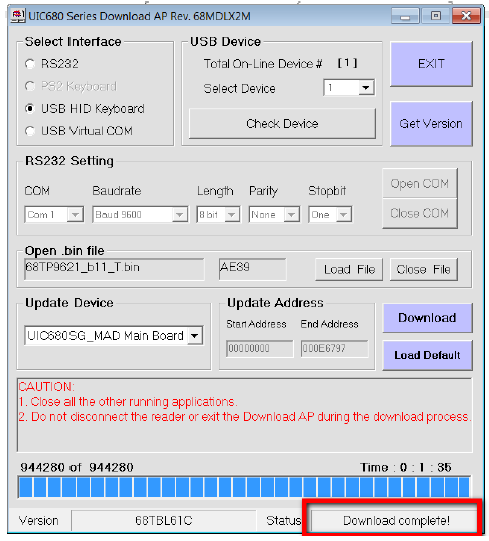

- Überprüfen Sie, dass im Statusfeld angezeigt wird: Download abgeschlossen!
Schritt 3 — Überprüfen Sie die Firmware-Version

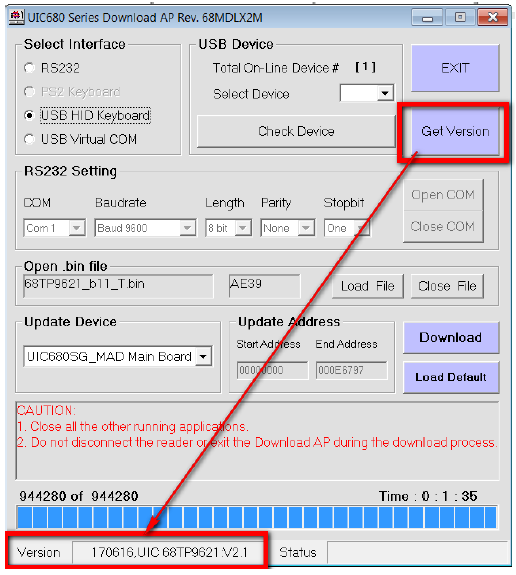

- Klicken Sie auf Version abrufen.
- Überprüfen Sie, dass die Firmware-Version 170616 ist.
- Klicken Sie auf Beenden.
Schritt 4 — Aktivieren Sie den MIFARE-Modus
- Führen Sie das UIC680SG Demodienstprogramm aus: 68SG4X2I.exe
- Wählen Sie die Registerkarte Kommunikation.

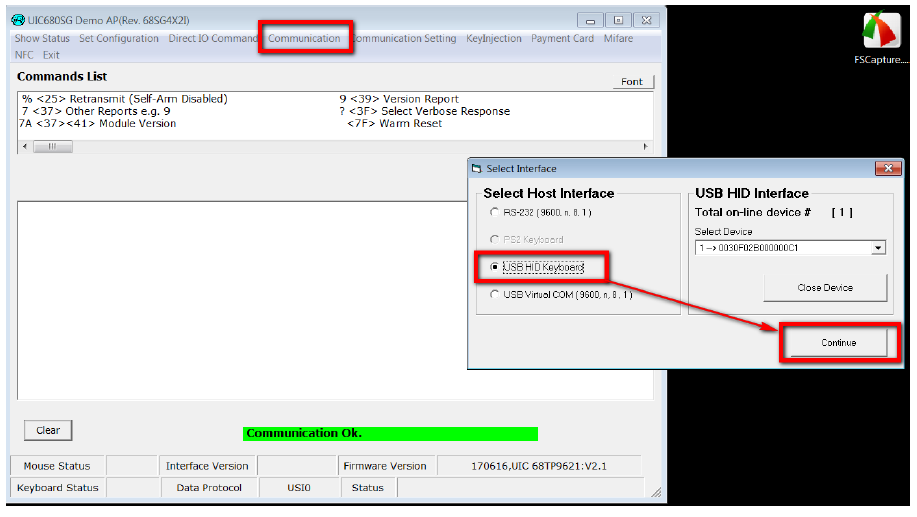

- Wählen Sie: USB HID Tastatur
- Klicken Sie auf Weiter.
Schritt 5 — Senden Sie den MIFARE-Befehl

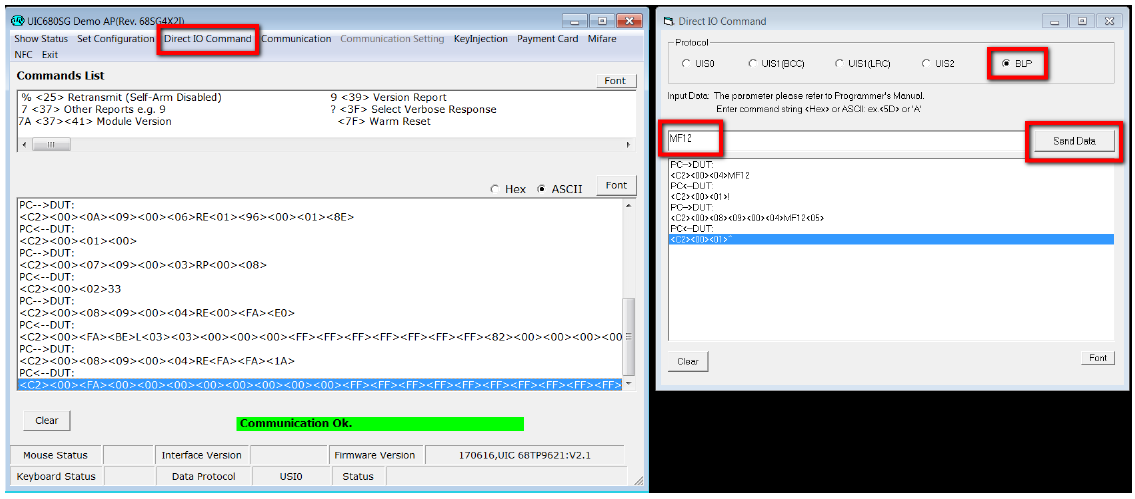

- Wählen Sie die Registerkarte Direkter IO-Befehl.
- Wählen Sie BLP als Protokoll.
- Geben Sie MF12 ein.
- Klicken Sie auf Daten senden.
Schritt 6 — Starten Sie den Leser neu
Trennen Sie das USB-Kabel vom UIC680-Leser und schließen Sie es wieder an, um einen vollständigen Stromzyklus durchzuführen.
Schritt 7 — Testen Sie den Leser
- Öffnen Sie den Windows-Editor.
- Halten Sie eine MIFARE-Karte an den Leser.

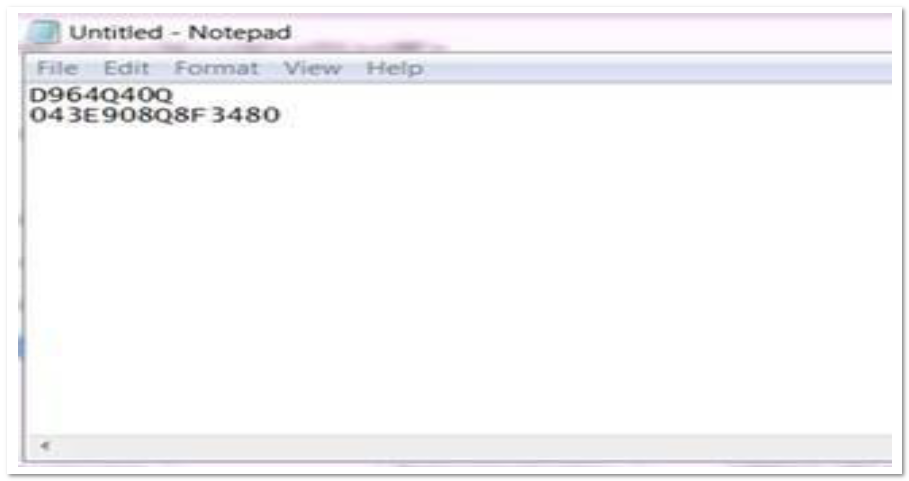

- Überprüfen Sie, ob Kartendaten angezeigt werden.
Fehlerbehebung
⚠ Wenn die Karte nicht gelesen wird
- Zurück zum Bildschirm für direkte IO-Befehle.
- Befehl MF15 senden.
- Legen Sie den Leser zurück.
- Testen Sie die Karte erneut.

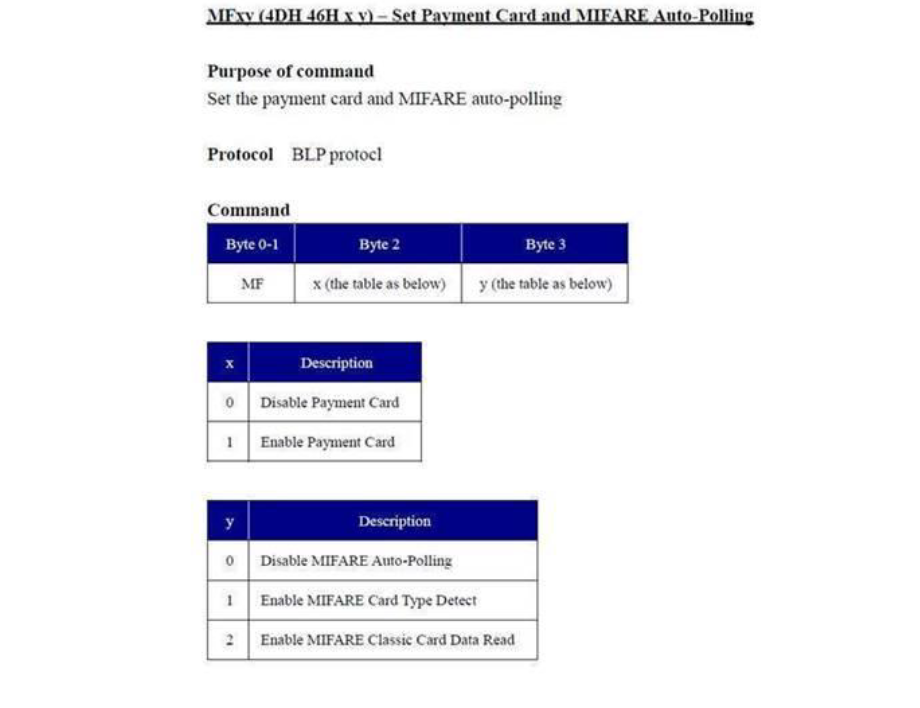

Falls erforderlich, versuchen Sie die verbleibenden Betriebsmodi: MF10, MF11, MF12, MF13, MF14, MF15
Ein vollständiger Stromzyklus ist nach jeder Modusänderung erforderlich.
Beispiel-Ausgabe

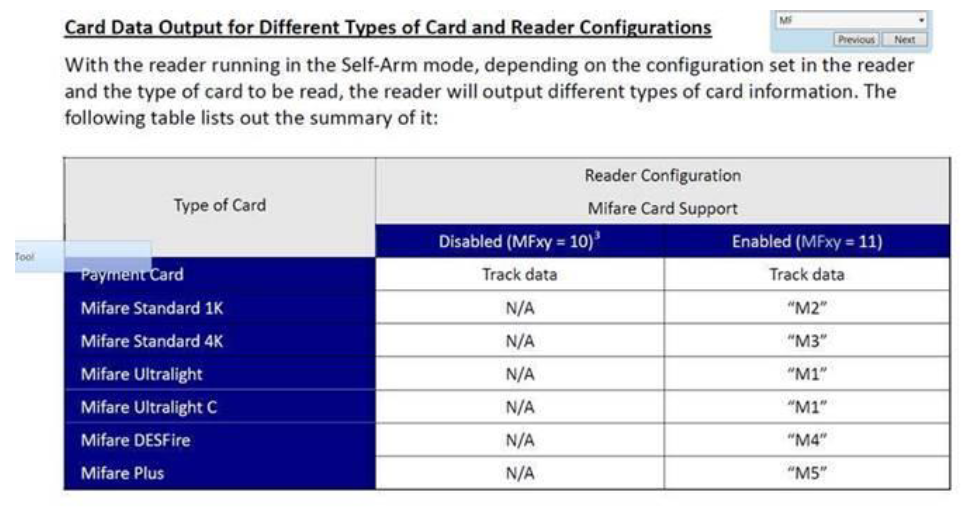

Die folgenden Beispiele zeigen erfolgreiche MIFARE-Kartenlesungen nach der Konfiguration.

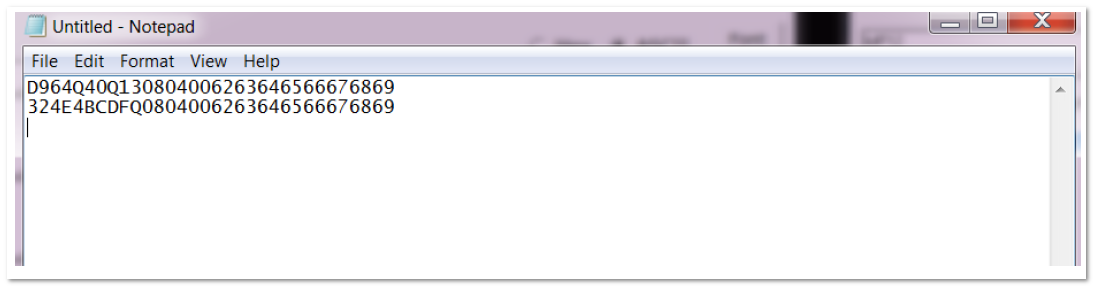

Beispiel Block 0 Daten
