Dieser Artikel enthält Anweisungen, wie man das GPIO am Elo Backpack für Android-Geräte testet

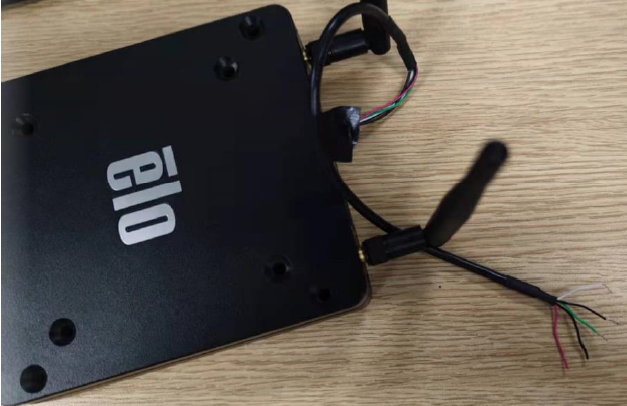

Verwenden des GPIO-Kabelkits: P/N: E211544 oder ähnliches Kabel. Starten Sie die ELO Peripheral Test-App und stecken Sie das GPIO-Kabel in die GPIO-Verbindung des Backpack 4.0-Geräts.

a. Kurz schließen Sie die weiße Leitung mit der schwarzen Leitung. == GPIO81 sollte Low werden
b. Kurz schließen Sie die grüne Leitung mit der schwarzen Leitung. == GPIO82 sollte Low werden
c. Messen Sie die Spannung der roten Leitung == Sie sollte 5V betragen
d. Ändern Sie den GPIO80-Ausgang auf Low. Er sollte 0 V betragen
