Dieser Artikel enthält Informationen zum Abdichten von PCAP-Bildschirmen

Staub- und wasserdichte Abdichtungen können durch eine ordnungsgemäße Integration von PCAP-Touchscreens erreicht werden. Abdichtungen, die den NEMA 4 und 12 sowie IP65 Standards entsprechen, können je nach Integration realisiert werden. Wenn nur Staub- und Schmutzabdichtungen erforderlich sind, kann zwischen dem Touchscreen und dem Rahmen offenzelliges Schaumstoffmaterial angebracht werden. Die Abdichtung darf nicht mit dem aktiven Bereich des Touchscreens in Kontakt kommen. Es ist wichtig, für die Abdichtung nicht leitfähige Materialien zu verwenden.

Eine wasserdichte Abdichtung ist möglich, indem eine Dichtung um den inaktiven Randbereich des Deckglases angebracht wird. Die Dichtung muss im inaktiven Randbereich angebracht werden, um unerwünschte Berührungen zu verhindern, die durch das Drücken der Dichtung auf den aktiven Bereich verursacht werden könnten. Elastomerdichtungen nahezu jeder Art können verwendet werden, um in diesem Bereich eine Abdichtung zwischen dem Touchscreen und dem Rahmen herzustellen.

Offenzellige oder geschlossenzellige Schaumstoffdichtungen, die ohne schwefelvulkanisierte Elastomere hergestellt wurden, werden empfohlen. Zellstoffdichtungen, die mit Schwefel hergestellt wurden, können das Silber-Elektrodenmuster des Touchscreens angreifen. Empfohlene Elastomere sind Silikone, Polyurethane und gesättigte Polyolefine, die durch Hochenergie-Bestrahlung, Peroxid oder andere chemische Vernetzungsreaktionen vernetzt werden.

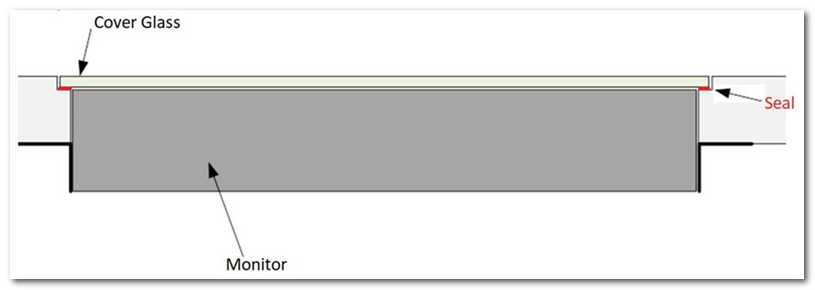

Für spezifische IP-Bewertungen empfiehlt Elo die Verwendung einer Frontglasschicht mit einer Dicke von bis zu 6 mm und die Aktivierung der „Touch Through“-Einstellungen im OSD-Menü des Monitors. Anschließend kann das Deckglas abgedichtet werden.


Bitte beachten Sie das beigefügte PCAP-Integrationshandbuch für weitere Informationen.
