Dieser Artikel beschreibt die Schritte zur Installation eines 0702L auf der Rückseite eines i-Series 4.0 Geräts

Schritte zur Installation des Elo 0702L Touchscreen-Monitors als rückwärtiges Kunden-Display auf der Rückseite eines i-Series 4.0 Stands.

Benötigte Hardware

• P/N: E796382, 0702L Touchscreen-Monitor
• Elo i-Series 4.0 Slate mit Stand
• 4x Phillips M4 x 0,5 x 18mm Phillips-Schrauben
• Phillips-Schraubendreher

Benötigte Software

• DisplayLink Presenter für Android

Schritte

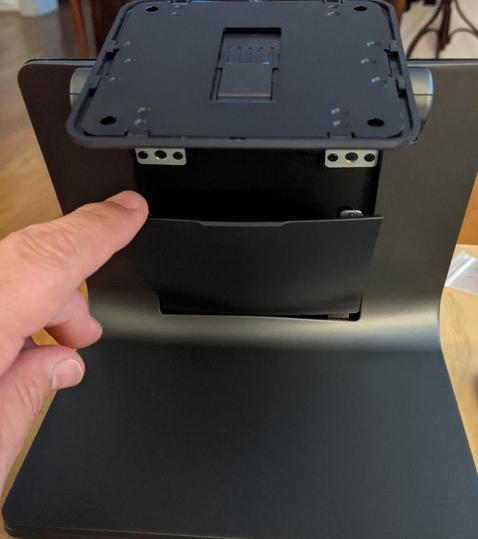

1. Kabelabdeckklappe von der Vorderseite des Stands entfernen

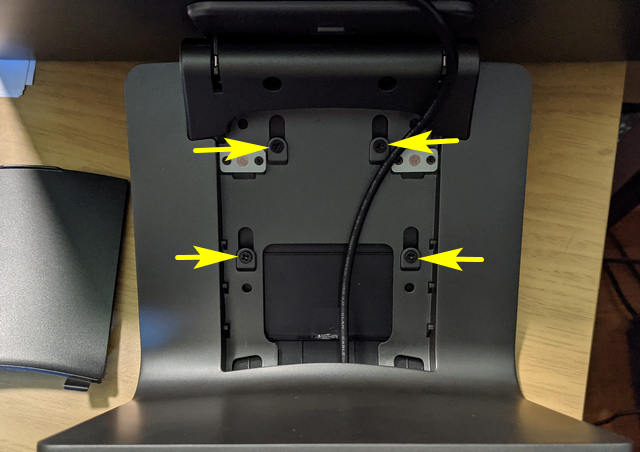

2. Entfernen Sie die 4 Schrauben, die unten angegeben sind

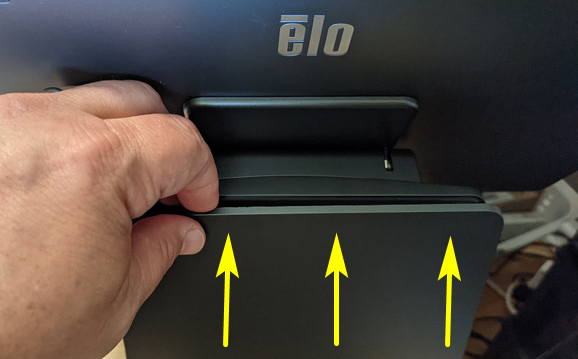

3. Rückabdeckung nach oben und von dem Stand schieben

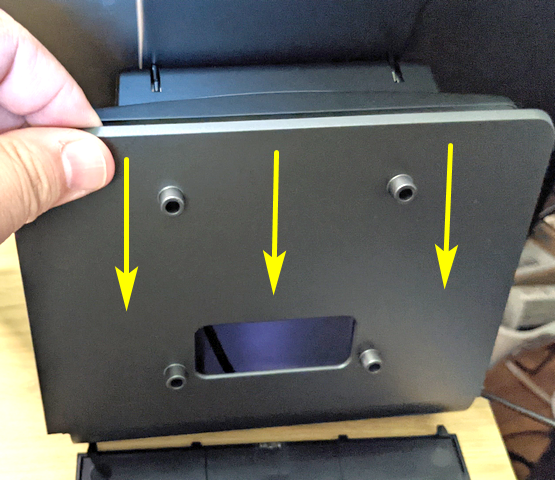

4. 75mm VESA-Montageadapter nach unten auf der Rückseite des Stands einsetzen

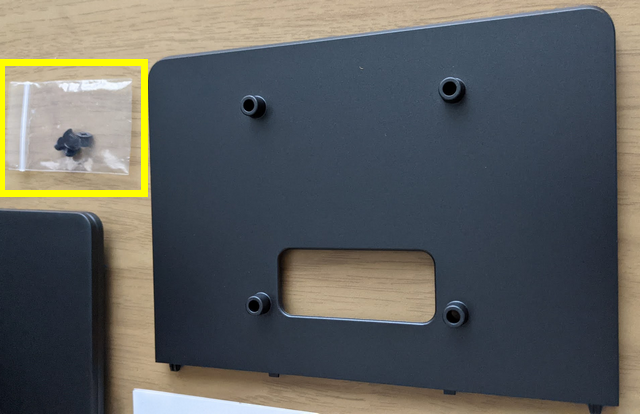

5. Verwenden Sie die Phillips-Schrauben, die mit dem i-Series 4.0 Stand geliefert wurden, um den VESA-Montageadapter am Stand zu befestigen

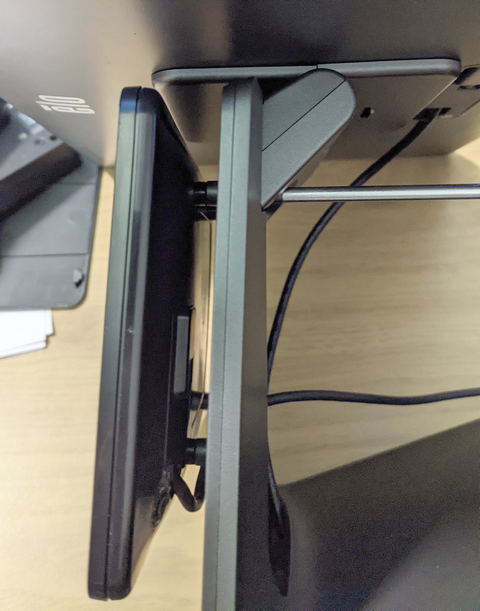

6. Richten Sie den 0702L Touchscreen-Monitor mit den 4 Montagebolzen am VESA-Montageadapter aus und sichern Sie ihn mit den Phillips M4 x 18mm Schrauben




7. Führen Sie das Y-Kabel des 0702L durch die Kabelroute am Stand und schließen Sie die USB-Stecker an den USB-Hub der i-Series 4.0 an

8. Kabelabdeckklappe wieder auf die Vorderseite des Stands setzen

9. Laden Sie die DisplayLink Presenter-App herunter und installieren Sie sie

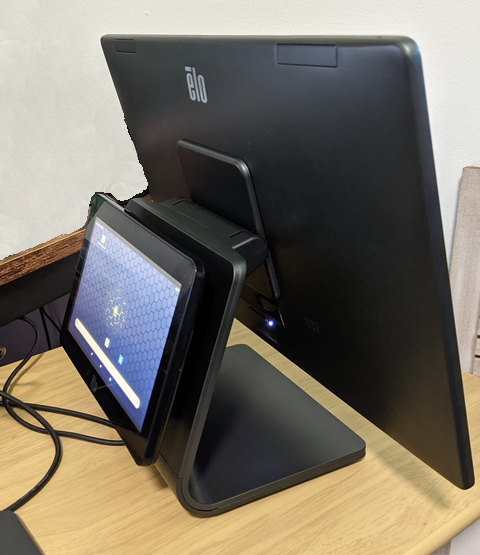

10. Der 0702L Touchscreen-Monitor sollte jetzt voll funktionsfähig sein
