In diesem Artikel werden die Spezifikationen für die EloPOS Pack Geldlade beschrieben
Diese Informationen sind im EloPOS Pack Benutzerhandbuch zu finden.
EloPOS Geldlade Port (A/B)
Der Hauptgeldladeport ist eine RJ-12-Schnittstelle und bietet schaltbare Betriebsspannungen von +12 Volt und +24 Volt. Die Standardeinstellung liegt bei +24 Volt, und die Einstellungen sind von der Unterseite des EloPOS Packs aus verstellbar.

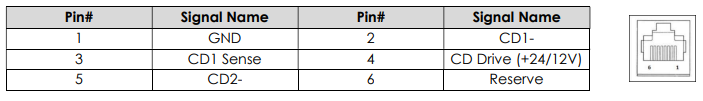

a. Pinbelegung des Geldladeports
b. Wechseln zwischen +12 Volt und +24 Volt

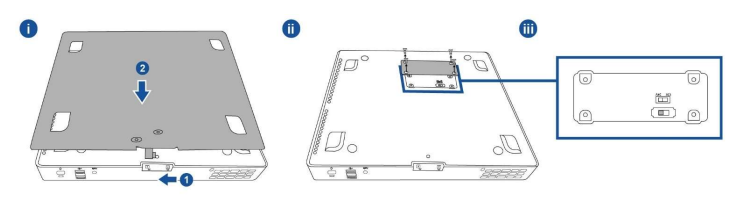

i. Schieben Sie den Riegel, um die Halterung vom EloPOS Pack zu lösen, und ziehen Sie dann das EloPOS Pack zurück, um es von der Halterung zu trennen.
ii. Entfernen Sie die Abdeckung von der Unterseite des EloPOS Packs, um den Schalter freizulegen.
iii. Schieben Sie den Schalter zwischen 24V oder 12V für die Stromversorgung der Geldlade.
ii. Entfernen Sie die Abdeckung von der Unterseite des EloPOS Packs, um den Schalter freizulegen.
iii. Schieben Sie den Schalter zwischen 24V oder 12V für die Stromversorgung der Geldlade.
