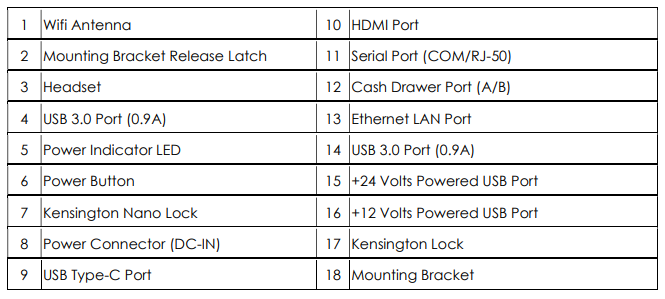

Dieser Artikel bietet das EloPOS Pack Connector Panel & Schnittstellen mit Beschreibungen

Diese Informationen sind auch im EloPOS Pack Benutzerhandbuch zu finden.





1. Wifi-Antenne
Schließen Sie die mitgelieferte Antenne an das EloPOS Pack an, wenn Wifi benötigt wird. Die Antenne ist mit 2,4G- und 5GHz-Bändern kompatibel.

2. Halterungsfreigabeschalter
Durch Verschieben des Schalters nach rechts wird die Halterung vom EloPOS Pack gelöst.

3. Headset
Der Audioanschluss ist für die Verbindung von Headsets und Mikrofonen konzipiert.

4. USB 3.0-Anschluss (0,9A)
Auf der Vorderseite des EloPOS Pack stehen zwei standardmäßige Super Speed USB 3.0-Anschlüsse zur Verfügung.

5. Stromanzeige-LED
Die Stromanzeige-LED zeigt den Status des EloPOS Pack an. Weitere Details finden Sie in Abschnitt 3.

6. Einschaltknopf
Drücken Sie den Einschaltknopf, um das EloPOS Pack ein- oder auszuschalten.

7. Kensington Nano Lock
Kensington Nano Lock ist ein ultraschlanker Anti-Diebstahl-Mechanismus zur Sicherung des EloPOS Pack am gewünschten Montageort. Das Kensington-Kabelschloss ist nicht enthalten.

8. Stromanschluss (DC-IN)
Um das EloPOS Pack mit Strom zu versorgen, stecken Sie den DC-Anschluss des AC/DC-Netzteils in den Stromanschluss des Geräts.

9. USB Type-C-Anschluss
Der USB Type-C-Anschluss ermöglicht die Verbindung zu anderen Typ-C-kompatiblen Geräten (bis zu 27W).

10. HDMI-Anschluss
Der HDMI-Anschluss ermöglicht die Verbindung zu einem Bildschirm mit HDMI-Eingang.

11. Serieller Anschluss (COM/RJ-50)
Der serielle Anschluss ist eine native RS-232-Spezifikation für den RJ-50-Schnittstellenanschluss.

12. Geldschubladenanschluss (A/B)
Der Hauptanschluss für die Geldschublade ist eine RJ-12-Schnittstelle und bietet einen schaltbaren Betrieb bei +12 Volt und +24 Volt. Die Standardeinstellung liegt bei +24 Volt, die Einstellungen sind von der Unterseite des EloPOS Pack einstellbar.

13. Ethernet LAN-Anschluss
Der Ethernet LAN-Anschluss bietet eine Geschwindigkeit von bis zu 1 Gbps für Netzwerkanwendungen.

14. USB 3.0-Anschluss (0,9A)
Zwei standardmäßige Super Speed USB 3.0-Anschlüsse sind auf der Rückseite verfügbar.

15. +24 Volt Powered USB-Anschluss
Der +24 Volt Powered USB-Anschluss ist in allen Modellen enthalten. Die maximale Leistung des +24 Volt Powered USB beträgt 24 Volt bei 0,5 Ampere. Wenn Ihr EloPOS Pack mit 100 % Last und alle I/O-Anschlüsse, mit Ausnahme des 24V Powered USB-Anschlusses, verbunden sind, verwenden Sie diesen nicht, sondern verwenden Sie ein externes Netzteil für das +24 Volt Powered Peripheriegerät.

Bitte stellen Sie sicher, dass Ihr gesamter Stromverbrauch der Peripheriegeräte die folgenden Werte nicht überschreitet (vorausgesetzt, das EloPOS Pack arbeitet mit maximalem Stromverbrauch):

16. +12 Volt Powered USB-Anschluss
Die maximale Leistung des +12 Volt Powered USB beträgt 12 Volt bei 1 Ampere.

17. Kensington Lock
Kensington Lock ist ein standardmäßiger Anti-Diebstahl-Mechanismus zur Sicherung des EloPOS Pack am gewünschten Montageort. Das Kensington-Kabelschloss ist nicht enthalten.

18. Halterung
Die Halterung hat vier Löcher zur Montage auf einem Tisch mit vier M4- oder #8-Montageschrauben. Die Schraubenkopfhöhe muss 3,0 mm (0,118 Zoll) oder weniger betragen. Beim Montieren an einer Wand wird empfohlen, vier M3- oder #8-Schrauben zu verwenden. Die Schraubenlänge muss länger als 25 mm sein, und die Schraubenkopfhöhe muss 3,0 mm (0,118 Zoll) oder weniger betragen.
