Dieser Artikel enthält Informationen über das 1502LM Anschlussfeld

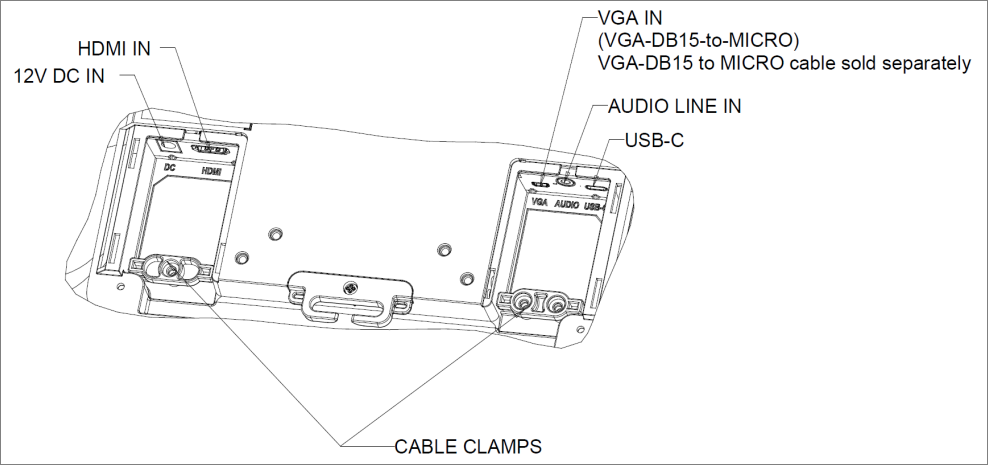

Im Folgenden wird das Elo 1502LM Anschlussfeld sowie die Verbindungsbeschreibungen erklärt.
- Hinweis: Kabelbinderpunkte können verwendet werden, um die Kabel mit Kabelbindern zu sichern. Fädeln Sie einfach die Kabelbinder durch die Kabelbinderpunkte und um das Kabel, um die Kabelverbindungen zu sichern.
Touchmonitor-Verbindungen
- Videoquelle mit HDMI und Touchquelle mit USB Typ-C:
1. Verbinden Sie ein Ende des HDMI-Kabels mit dem HDMI-Eingangsanschluss des Monitors und das andere Ende mit Ihrer HDMI-Videoquelle.
2. Verbinden Sie das USB-Touch-Kabel (USB Typ-A zu Typ-C) zwischen dem USB Typ-C-Anschluss des Monitors und dem USB Typ-A-Port Ihres PCs. Dieses Kabel unterstützt nur USB2.0.
3. Verbinden Sie das Audiokabel zwischen dem Audio-Line-In des Monitors und Ihrer Audioquelle (Sie können auch den integrierten Audioausgang über Ihr HDMI-Kabel nutzen).
4. Verbinden Sie den Eingangsanschluss des Netzteils mit der Stromquelle. Verbinden Sie den DC-Ausgangsanschluss des Netzteils mit der Eingangssteckdose des Monitors.
5. Der Touchmonitor wird im AUS-Zustand geliefert. Drücken Sie die Einschalttaste, um ihn einzuschalten.
2. Verbinden Sie das USB-Touch-Kabel (USB Typ-A zu Typ-C) zwischen dem USB Typ-C-Anschluss des Monitors und dem USB Typ-A-Port Ihres PCs. Dieses Kabel unterstützt nur USB2.0.
3. Verbinden Sie das Audiokabel zwischen dem Audio-Line-In des Monitors und Ihrer Audioquelle (Sie können auch den integrierten Audioausgang über Ihr HDMI-Kabel nutzen).
4. Verbinden Sie den Eingangsanschluss des Netzteils mit der Stromquelle. Verbinden Sie den DC-Ausgangsanschluss des Netzteils mit der Eingangssteckdose des Monitors.
5. Der Touchmonitor wird im AUS-Zustand geliefert. Drücken Sie die Einschalttaste, um ihn einzuschalten.
- Videoquelle mit VGA und Touchquelle mit USB Typ-C:
1. Verbinden Sie ein Ende des VGA-DB15-zu-MICRO-Kabels (separat erhältlich Elo P/N: E710549) mit dem VGA-Eingangsanschluss des Monitors und das andere Ende mit Ihrer VGA-Videoquelle (ziehen Sie die Schrauben des Videokabels am VGA-Anschluss für die beste Leistung fest).
2. Verbinden Sie das USB-Touch-Kabel (USB Typ-A zu Typ-C) zwischen dem USB Typ-C-Anschluss des Monitors und dem USB Typ-A-Port Ihres PCs. Dieses Kabel unterstützt nur USB2.0.
3. Verbinden Sie das Audiokabel zwischen dem Audio-Line-In des Monitors und Ihrer Audioquelle.
4. Verbinden Sie den Eingangsanschluss des Netzteils mit der Stromquelle. Verbinden Sie den DC-Ausgangsanschluss des Netzteils mit der Eingangssteckdose des Monitors.
5. Der Touchmonitor wird im AUS-Zustand geliefert. Drücken Sie die Einschalttaste, um ihn einzuschalten.
2. Verbinden Sie das USB-Touch-Kabel (USB Typ-A zu Typ-C) zwischen dem USB Typ-C-Anschluss des Monitors und dem USB Typ-A-Port Ihres PCs. Dieses Kabel unterstützt nur USB2.0.
3. Verbinden Sie das Audiokabel zwischen dem Audio-Line-In des Monitors und Ihrer Audioquelle.
4. Verbinden Sie den Eingangsanschluss des Netzteils mit der Stromquelle. Verbinden Sie den DC-Ausgangsanschluss des Netzteils mit der Eingangssteckdose des Monitors.
5. Der Touchmonitor wird im AUS-Zustand geliefert. Drücken Sie die Einschalttaste, um ihn einzuschalten.
- Video- & Touchquelle mit USB Typ-C:
1. Verbinden Sie das USB Typ-C zu Typ-C-Kabel (separat erhältlich Elo P/N: E710364) zwischen dem USB Typ-C-Anschluss des Monitors und dem USB Typ-C-Port Ihres PCs.
2. Verbinden Sie den Eingangsanschluss des Netzteils mit der Stromquelle. Verbinden Sie den DC-Ausgangsanschluss des Netzteils mit der Eingangssteckdose des Monitors.
3. Der Touchmonitor wird im AUS-Zustand geliefert. Drücken Sie die Einschalttaste, um ihn einzuschalten.
Hinweis:
1. Pinbelegung für USB Typ-C ist im Monitor-Spezifikationen-Diagramm dargestellt.
2. Es wird empfohlen, das Elo USB Typ-C zu Typ-C (Elo P/N: E710364) Kabel zu verwenden, um Kompatibilitätsprobleme zu vermeiden.
3. USB Typ-C liefert keinen Strom, sondern dient nur für Video- oder Touch-Funktionen.
2. Verbinden Sie den Eingangsanschluss des Netzteils mit der Stromquelle. Verbinden Sie den DC-Ausgangsanschluss des Netzteils mit der Eingangssteckdose des Monitors.
3. Der Touchmonitor wird im AUS-Zustand geliefert. Drücken Sie die Einschalttaste, um ihn einzuschalten.
Hinweis:
1. Pinbelegung für USB Typ-C ist im Monitor-Spezifikationen-Diagramm dargestellt.
2. Es wird empfohlen, das Elo USB Typ-C zu Typ-C (Elo P/N: E710364) Kabel zu verwenden, um Kompatibilitätsprobleme zu vermeiden.
3. USB Typ-C liefert keinen Strom, sondern dient nur für Video- oder Touch-Funktionen.
