Montagemethoden für Elo 1502LM

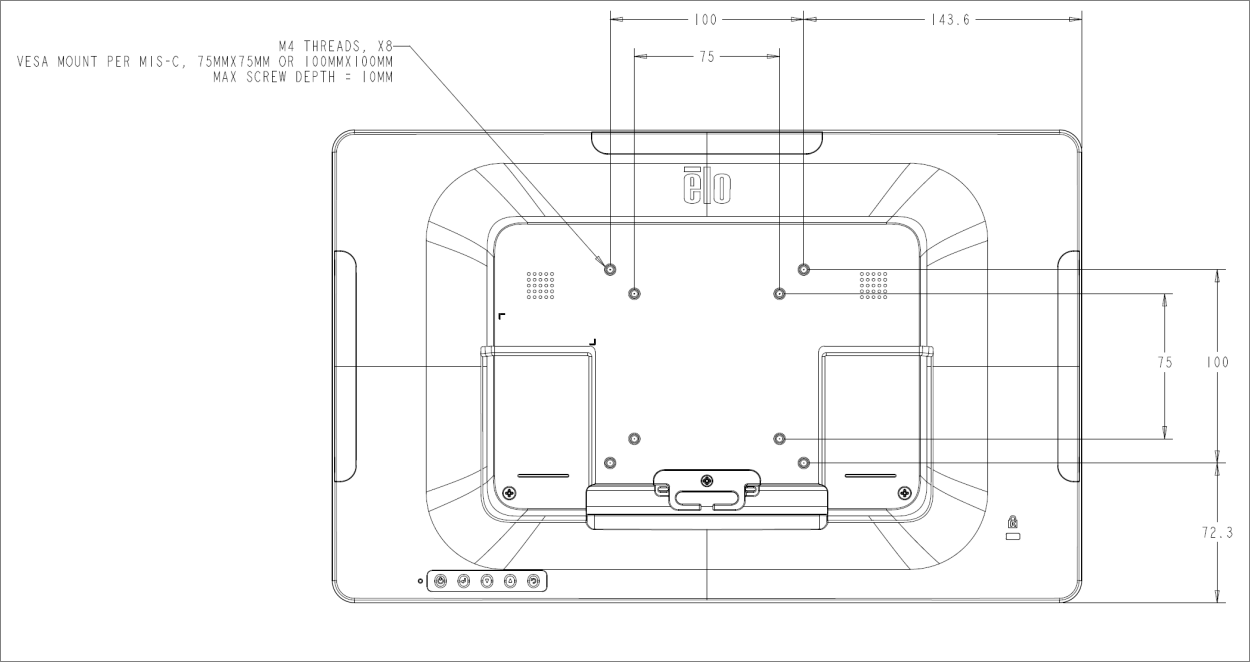

Hintere VESA-Befestigung

Ein Muster mit vier Löchern von 75x75mm und 100x100mm für M4-Schrauben x 4, Länge 10mm ist zur Befestigung auf der Rückseite des Monitors vorgesehen.
Entfernen Sie den Standfuß mit einem Kreuzschlitzschraubendreher, um auf diese Montage-Schnittstelle zuzugreifen. Die VESA FDMI-konforme Zählung ist codiert: VESA MIS-D, 75, C und VESA MIS-D, 100, C.

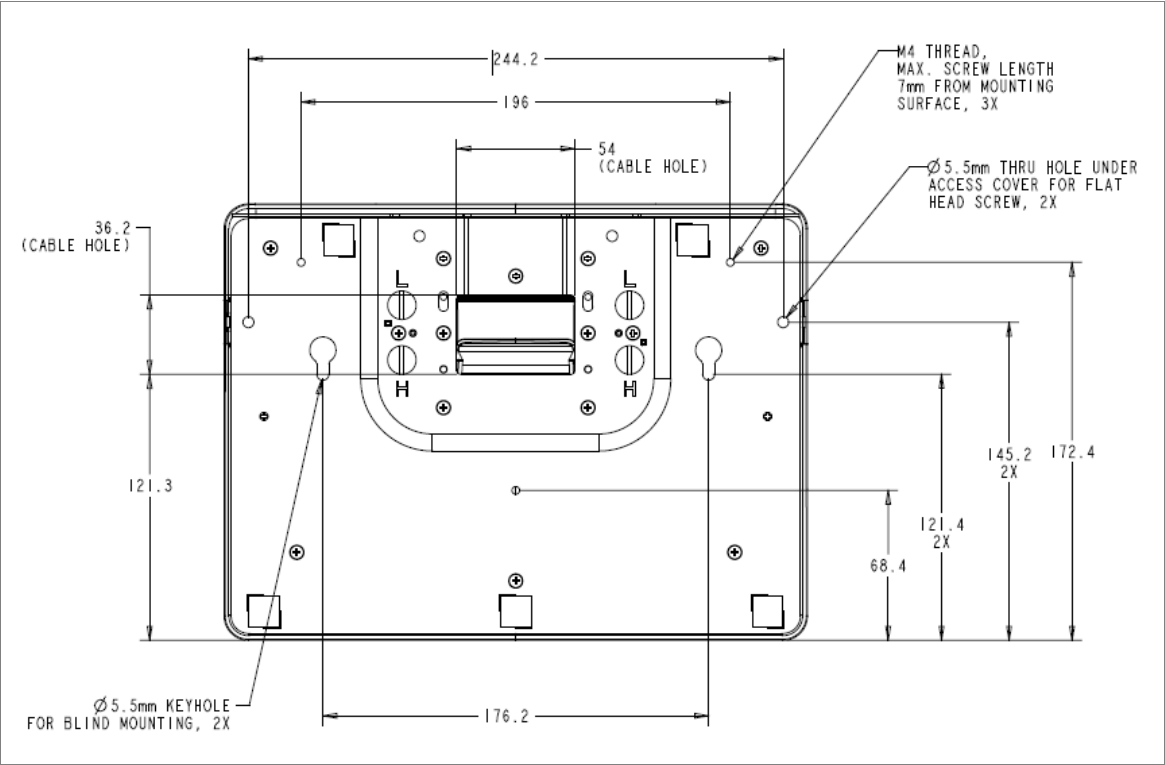

Die Montageoptionen für die Standfußbasis sind unten dargestellt.
