Dieser Artikel beschreibt die Schritte zur Aktualisierung der Video-Firmware-Version über ein USB-Kabel auf dem Elo ET1903LM Monitor

Die neueste Firmware zum Zeitpunkt der Erstellung dieses Artikels ist angehängt und lautet: 20201125_sw001903RevE

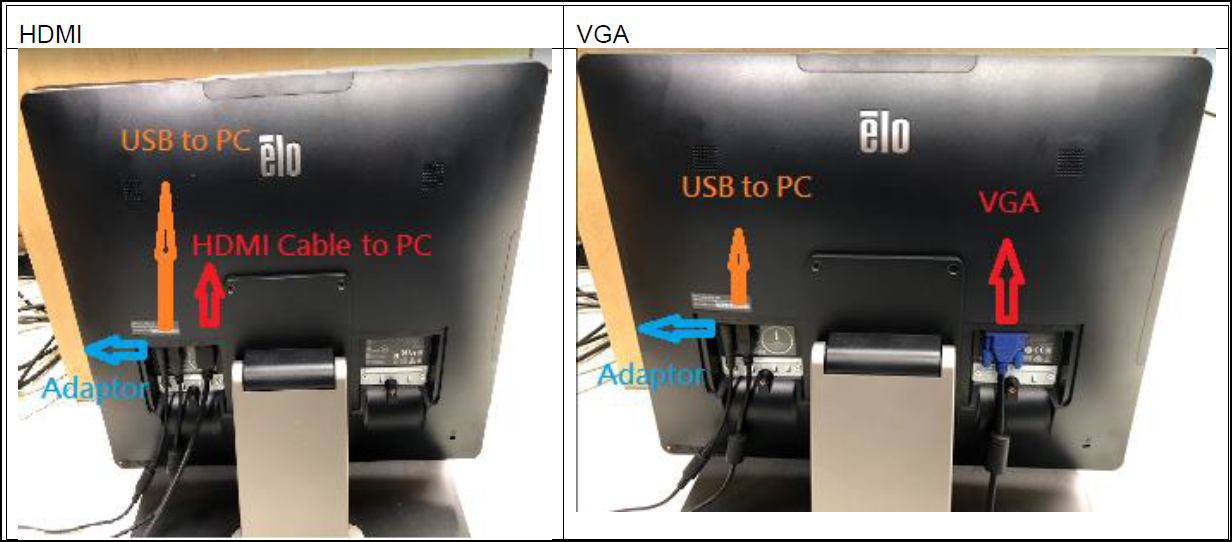

Hardware-Verbindungsschritte

1. USB-Kabel zwischen PC und Display anschließen.
2. HDMI- oder VGA-Kabel zwischen Display und PC anschließen.
3. Monitor einschalten und sicherstellen, dass er im Anzeigemodus ist.

FW-Aktualisierungsschritte

1. Installieren Sie die Softwarekonfiguration: RTD Tool 3.7 (im Anhang zu diesem Artikel)

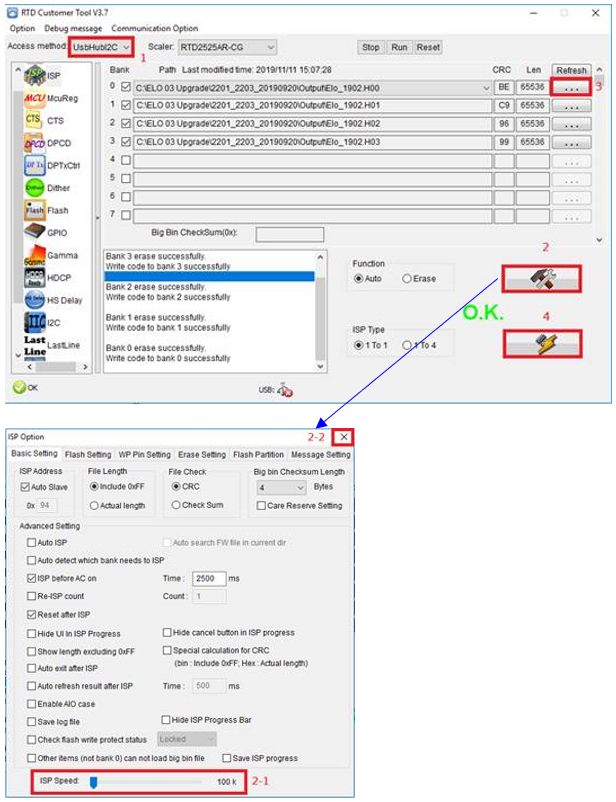

2. Führen Sie das RTD Customer Tool Dienstprogramm aus
   • Schritt 1: Zugriffsart Auswählen ”USBHubI2C”
   • Schritt 2: Klicken Sie auf die Schaltfläche
     • 2-1: ISP-Geschwindigkeit auswählen ”100K”
     • 2-2: Pop-up-Fenster schließen
   • Schritt 3: Wählen Sie die Firmware-Dateien aus (im Anhang zu diesem Artikel)
   • Schritt 4: Klicken Sie auf um die Firmware zu aktualisieren

Firmware-Version überprüfen
Um die FW-Version zu finden, müssen Sie das Factory-OSD-Menü des Monitors aufrufen.

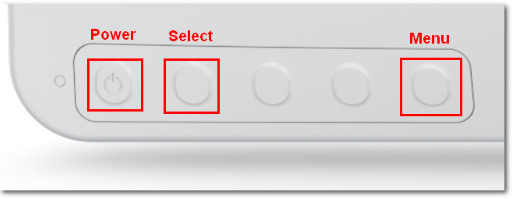

1. Schalten Sie den Monitor aus mit der POWER Taste.

2. Drücken Sie gleichzeitig die POWER und SELECT Tasten auf der Rückseite des Monitors und halten Sie sie gedrückt.



3. Wenn der Bildschirm leuchtet, lassen Sie los und drücken Sie die MENU Taste.

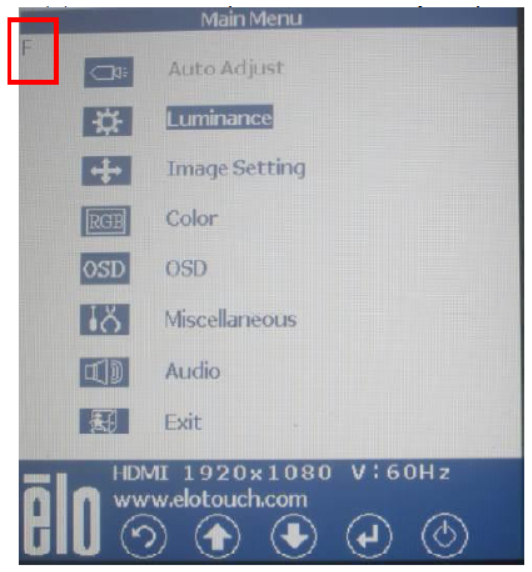

4. Verwenden Sie die LINKS und RECHTS Navigationsknöpfe, um zum “F” in der oberen linken Ecke zu gelangen und drücken Sie die SELECT Taste, um das Fabrikmenü zu öffnen.

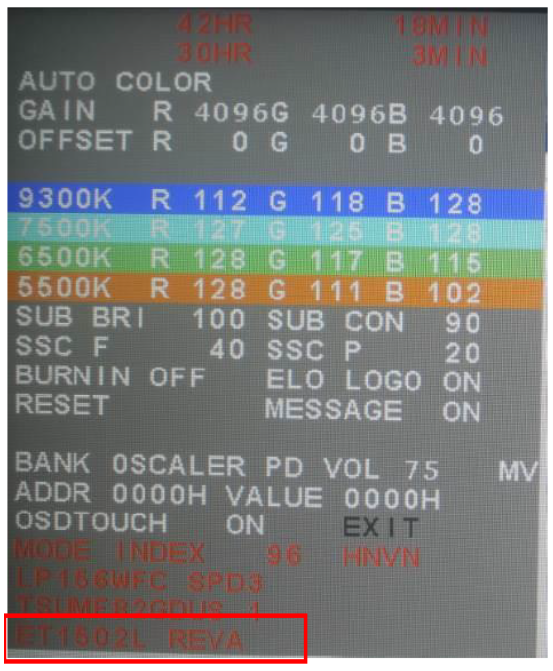

5. Sie befinden sich jetzt im Factory-OSD-Menü. Die FW wird unten im Menü angezeigt.*


*Die oben gezeigte Grafik spiegelt möglicherweise nicht Ihr aktuelles Produkt wider, sondern ist nur ein Beispiel.
