Este artículo proporciona los pasos para configurar el Magtek MSR

Información de programación y utilidades para los MSR de MagTek y la utilidad de lector de deslizamiento e inserción USB de MagTek. Esta utilidad permite a un usuario enviar comandos que cambian la configuración del dispositivo tanto para la emulación de teclado como para el USB HID (encriptado y no encriptado) MSR. La información a continuación también está en un .pdf que está adjunto a este artículo de conocimiento.

Herramientas necesarias

• MagTek MSR
• Computadora con Windows 7 o superior
• Lector USB de deslizamiento e inserción MagTek – PN99510026
  • Esta utilidad funcionará para los MSR encriptados y no encriptados:
  • La utilidad de MagTek mencionada arriba también se puede encontrar en los paquetes de controladores de periféricos AIO, y en la carpeta de periféricos de un AIO.

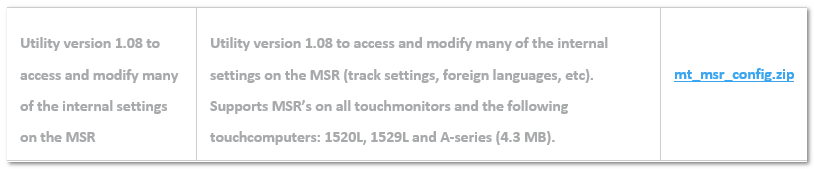

• También hay una utilidad de configuración de MSR versión 1.08 listada en la página de descargas de Elo, sin embargo, solo soportará los MSR no encriptados:

Información del MSR
MSR no encriptados (MSR de Monitor)

• PN de Elo: E500356, E177037, + más.
• PN de MagTek: MSR-INTELLIHEAD-21030006
• VID/PID HID: 0801/0002
• VID/PID KB: 0801/0001

MSR encriptados (Serie X, Serie E, Serie I, PayPoint, Elo POS)

• PN de Elo: E001002, E122229
• PN: MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (con configuraciones de fábrica SureSwipe): 0801/0011
• VID/PID HID (SureSwipe deshabilitado): 0801/0002
• VID/PID KB: 0801/0001

Procedimiento

1. Descargue e instale la aplicación de lector de deslizamiento e inserción, PN99510026. Esto creará un ícono en su escritorio llamado 'MagTek USB MSR'.

2. Haga doble clic en el 'ícono MagTek USB MSR' para iniciar la aplicación.

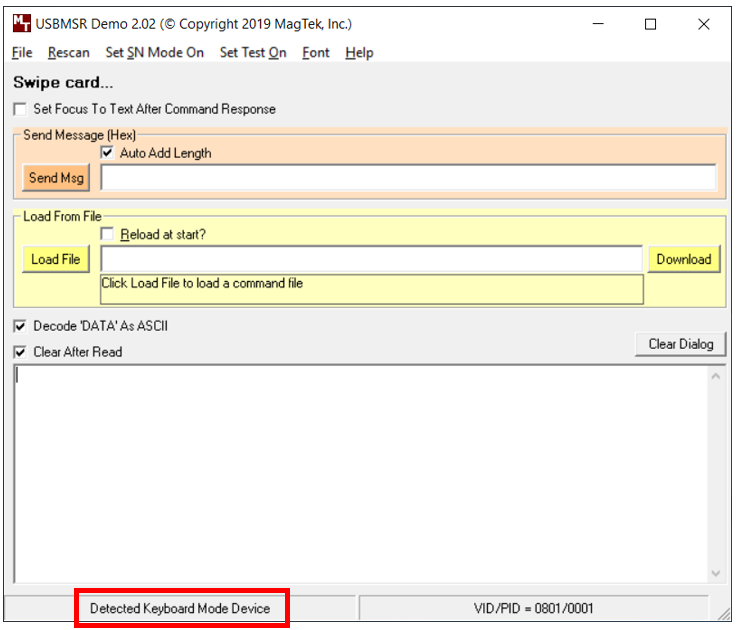

3. La aplicación se abrirá e identificará un MSR conectado en modo de teclado o HID. Captura de pantalla a continuación mostrando Dispositivo en modo teclado detectado:


4. Puede enviar comandos ingresando el comando manualmente en “Enviar Msg”. También puede descargar un archivo de texto proporcionado por MagTek o creado por el usuario seleccionando “Cargar archivo”.

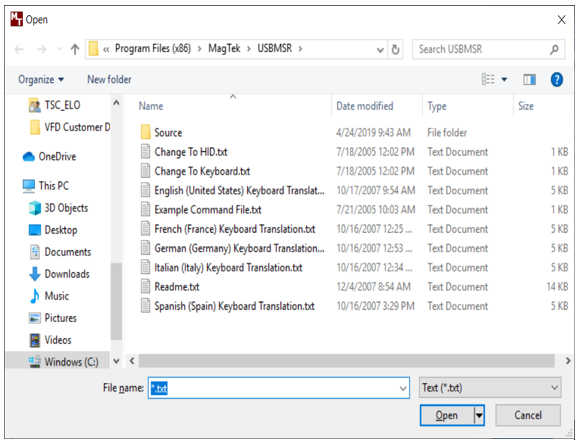

5. Los archivos de texto proporcionados por MagTek se enumeran a continuación:

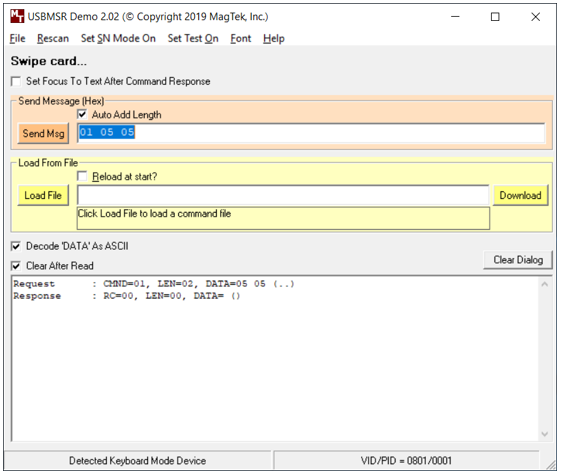

6. Para enviar un comando manualmente, necesita escribir el comando en la línea “Enviar Msg”, seleccionar Agregar longitud automáticamente, y hacer clic en enviar. En este ejemplo, se está enviando un comando para leer solo la pista 1 y la pista 2:



7. Después de enviar cualquier comando, debe enviar 02 para hacer un ciclo de energía al MSR y guardar los cambios. El dispositivo será redetectado por la utilidad después de enviar 02.

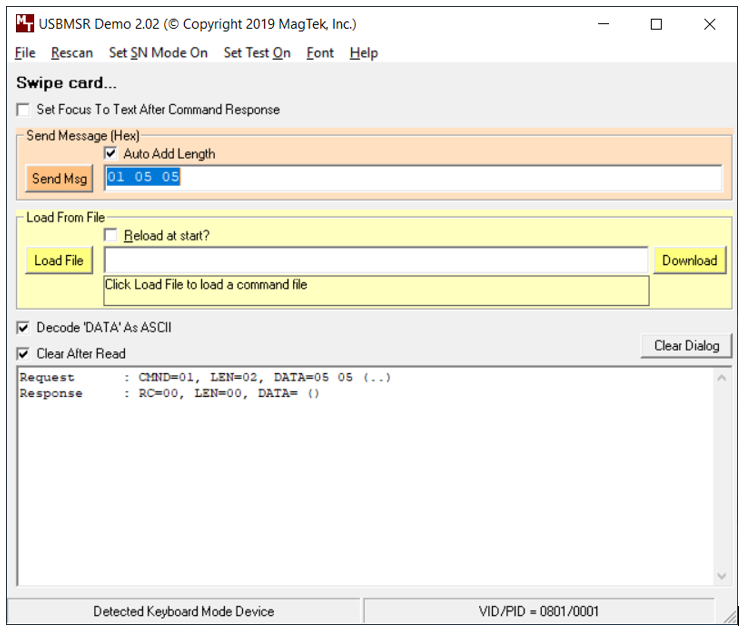

8. Para verificar que sus cambios se hayan realizado, puede enviar un comando de consulta. Para ver qué datos de pista están configurados en un MSR encriptado, envíe 00 05. En el ejemplo a continuación, la respuesta indica DATA=05, que es solo pista 1 y 2:



9. A continuación se presentan comandos comunes para cada versión del MSR. Todos los comandos deben estar en HEX. Si necesita programación adicional, deberá consultar los Documentos de Referencia Técnica de MagTek.

Manuales y enlaces de descarga de la tabla ASCII a continuación:

• HID: HID99875320-6.01.pdf
• Emulación de teclado: KB99875321-10.01.pdf
• Encriptado: 99875475-10.01.pdf
• Tabla ASCII: ASCII Table.txt

Comandos comunes

MSR Encriptado

Comando para obtener el número de serie: 00 03

Obtener nivel de seguridad: 15

Cambiar a KB/HID

• KB: 01 10 01
• HID: 01 10 00

Comandos SET para habilitar pista MSR (mismo ID de propiedad para KB y HID):

• Todas las pistas (por defecto) 01 05 95
• Solo pista 1: 01 05 01
• Solo pista 2: 01 05 04
• Pista 1 y 2: 01 05 05

Eliminar todos los centinelas: 01 14 03

Para eliminar los centinelas de inicio/parada individuales:

• Para eliminar el centinela de inicio de pista 1: envíe 01 24 00, luego espere 15 segundos y envíe 02 para reiniciar el MSR.
• Para eliminar el centinela de inicio de pista 2: envíe 01 25 00, luego espere 15 segundos y envíe 02.
• Para eliminar el centinela de fin de todas las pistas: envíe 01 2B 00, luego espere 15 segundos y envíe 02.

CR después de cada pista (por defecto es CR después de todos los datos): 01 21 8D

Eliminar CR: 01 22 00

Velocidad de sondeo (por defecto es 1 milisegundo): 10 milisegundos 01 02 0A

Restablecer el MSR a los valores de fábrica: Niveles de fábrica Dynamag 2.txt

MSR No encriptado (KB/HID)

Comando para obtener el número de serie: 00 01

Cambiar a KB/HID

• KB: 01 10 01
• HID: 01 10 00

Comandos SET para habilitar pista MSR

Comandos SET para habilitar pista MSR HID:

• Solo datos de pista 1: 01 04 01
• Solo datos de pista 2: 01 04 04
• Solo pista 1 y 2: 01 04 05
• Pista 1, 2 y 3: 01 04 95

Comandos SET para habilitar pista MSR KB:

• Solo datos de pista 1: 01 03 01
• Solo datos de pista 2: 01 03 04
• Solo pista 1 y 2: 01 03 05
• Pista 1, 2 y 3: 01 03 95

Eliminar todos los centinelas: 01 04 00

Para eliminar los centinelas de inicio/parada individuales (solo modo KB):

• Eliminar centinela de inicio de pista 1 (por defecto “%”): 01 14 00
• Eliminar centinela de inicio de pista 2 (por defecto “;”): 01 15 00

Eliminar centinela de fin (por defecto “?”): 01 16 00

CR después de cada pista (por defecto es CR después de todos los datos): 01 05 8D

Eliminar CR: 01 05 00

Restablecer el MSR a los valores de fábrica: FC 55 AA

Para guardar cambios en el MSR: Después de enviar cualquiera de los comandos de programación anteriores, debe esperar 10 segundos y enviar 02 para reiniciar el MSR.
