Este artículo proporciona instrucciones para quitar el soporte del monitor táctil Elo 2201L. Esto es típicamente necesario para montajes VESA o mantenimiento.

Instrucciones

1. Coloca el Monitor Boca Abajo

Coloca el monitor sobre una superficie limpia, plana y suave con la pantalla hacia abajo para evitar daños.

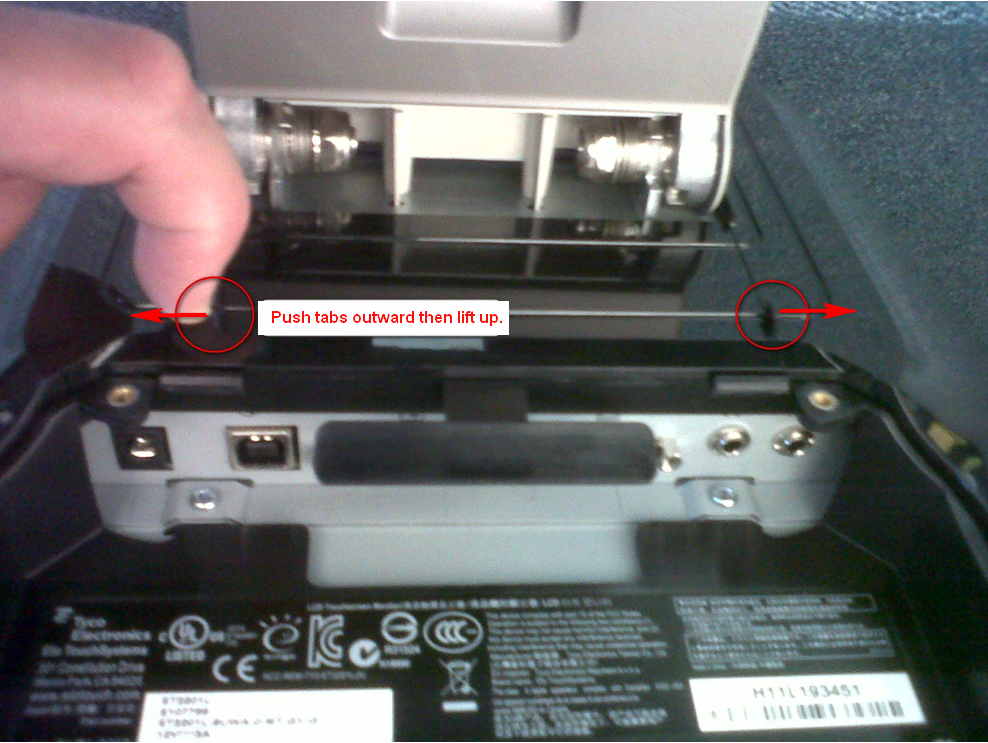

2. Retira la Cubierta Plástica Central Trasera

Empuja las dos pestañas de retención hacia afuera y levántalas para quitar la cubierta plástica central de la parte trasera del monitor.

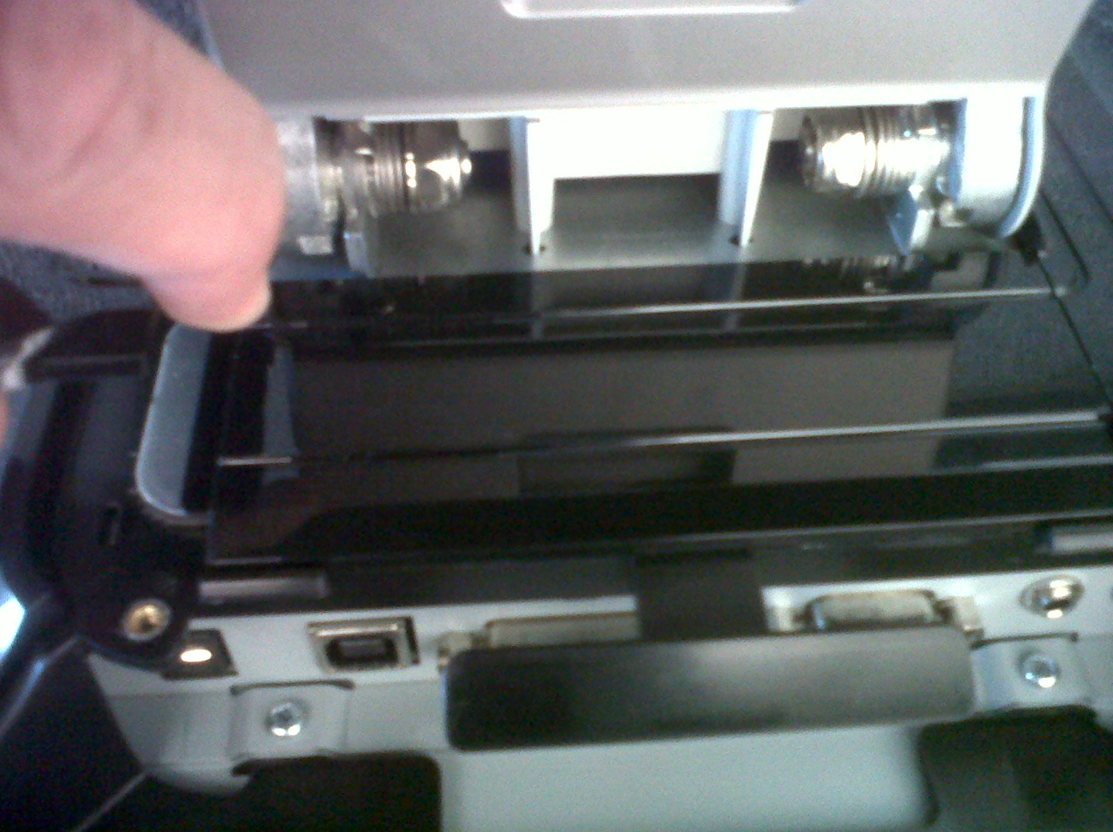

3. Retira las Cubiertas Plásticas Laterales

Tira hacia afuera de las pestañas de retención ubicadas en cada pieza plástica lateral, luego tira hacia arriba para quitar ambas cubiertas.

4. Confirma Que Todas las Cubiertas Plásticas Estén Retiradas

Asegúrate de que todos los componentes plásticos que se muestran a continuación hayan sido retirados para exponer el área de montaje VESA.

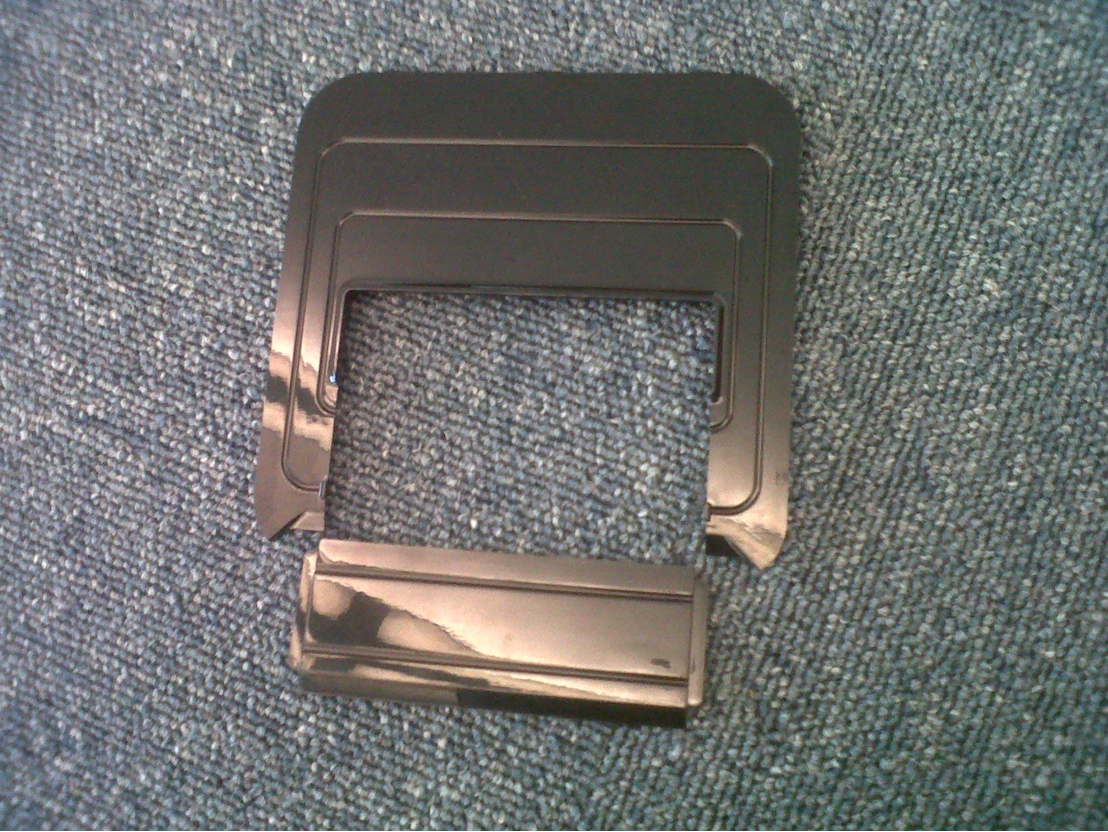

                     Partes plásticas que deben ser retiradas antes de acceder a los tornillos VESA

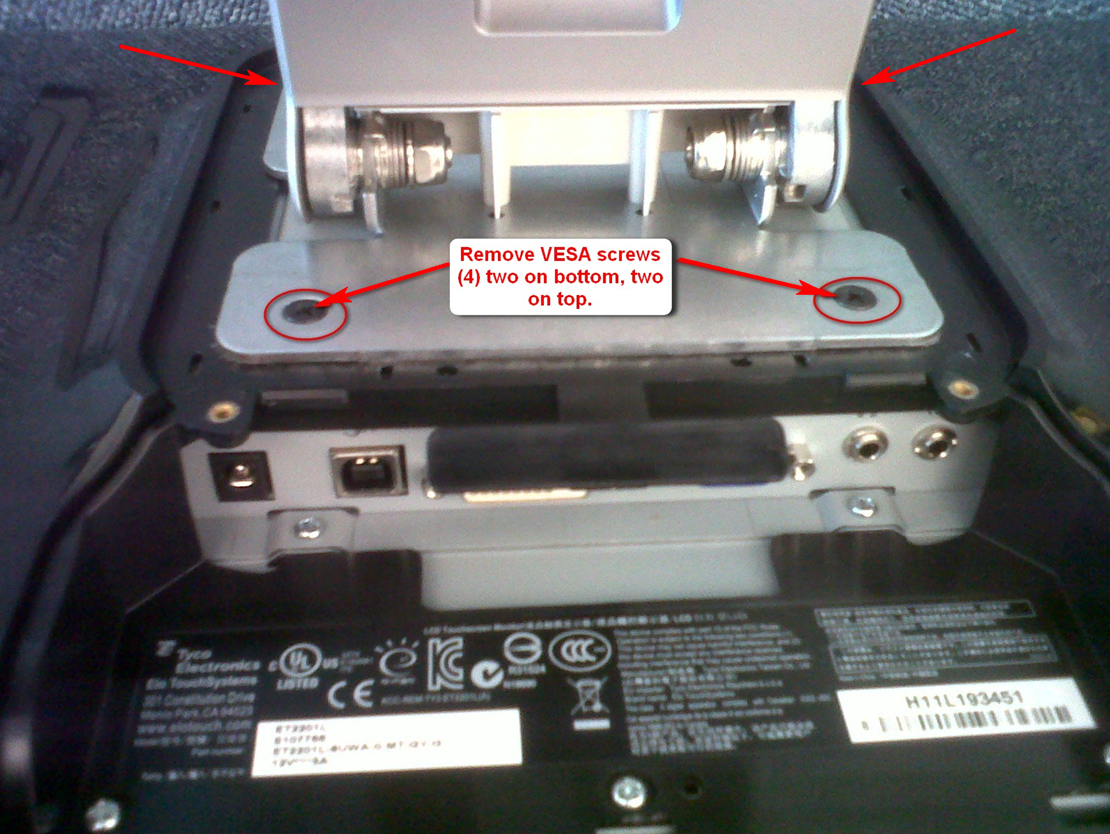

5. Retira los Tornillos VESA

Usa un destornillador para retirar los tornillos VESA que ahora son visibles debajo de las cubiertas plásticas. Estos tornillos aseguran el soporte al monitor.

6. Levanta el Soporte

Una vez que los tornillos estén retirados, levanta el soporte alejándolo de la parte trasera del monitor.

Notas Adicionales

• Guarda todos los tornillos y partes plásticas para una futura reensamblaje si es necesario.

• No fuerces ninguna parte. Si sientes resistencia, verifica si quedan pestañas o tornillos.

• Para la reinstalación, invierte los pasos anteriores.
