Este artículo explica cómo quitar o reemplazar el adaptador Wi-Fi en los computadoras táctiles todo en uno (AIO) de la serie X de Elo.

Esta guía está destinada a ingenieros de TI, ingenieros de sistemas, ingenieros eléctricos y usuarios finales. Si necesita asistencia adicional después de seguir esta guía, comuníquese con el Soporte Técnico de Elo en www.elotouch.com.

Equipo Requerido

• Superficie protectora plana
• Computadora táctil AIO de la serie X de Elo
• Destornillador Phillips pequeño
• Cinta eléctrica, si no se va a reemplazar el adaptador Wi-Fi
• Adaptador Wi-Fi de reemplazo, si se va a reemplazar el módulo

Procedimiento

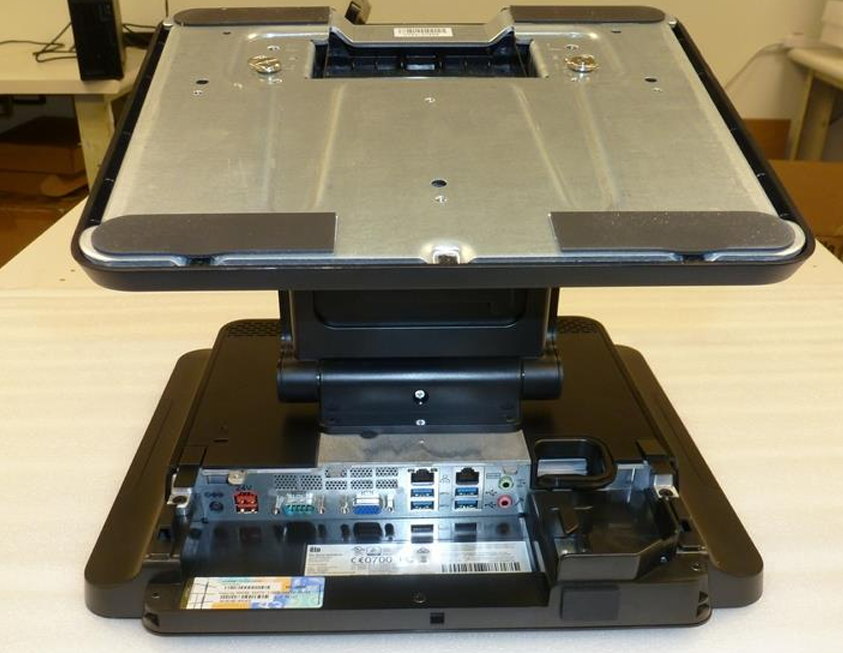

1. Coloque la unidad en una superficie protectora
   Coloque la unidad de la serie X boca abajo sobre una superficie protectora plana.

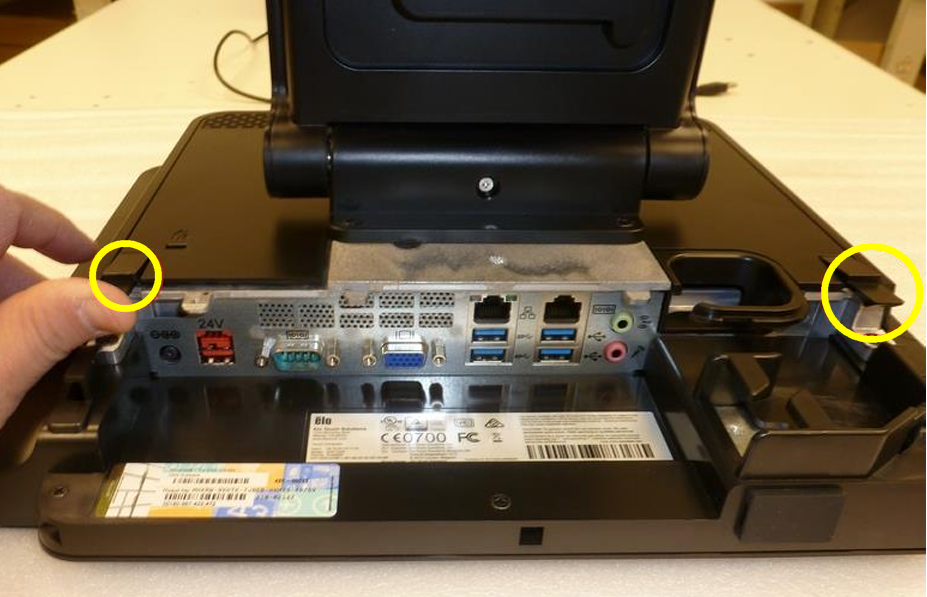

2. Retire la cubierta trasera
   Tire hacia arriba de las dos lengüetas ubicadas en la parte inferior de la cubierta trasera, luego empuje hacia arriba y hacia adelante para quitar la cubierta.

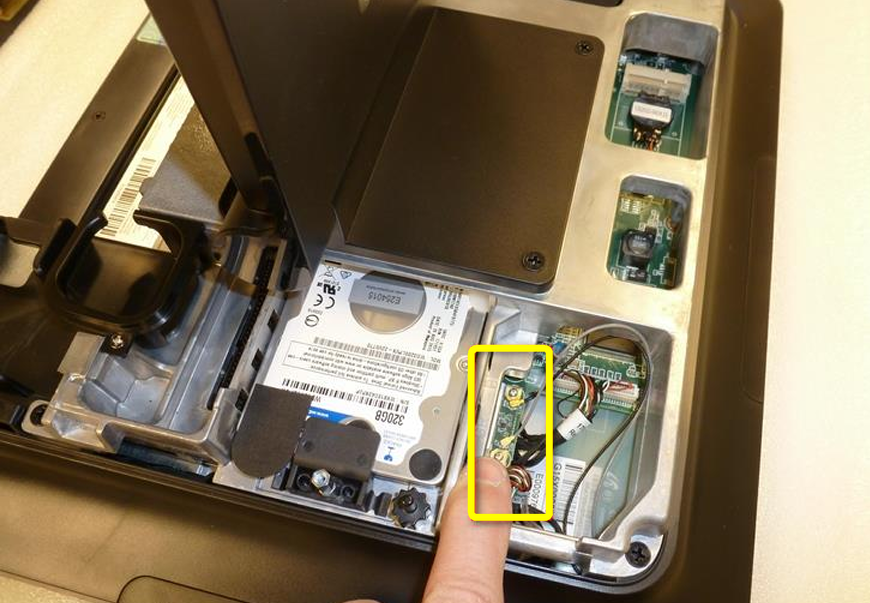

3. Desconecte los cables de la antena
   Localice el adaptador Wi-Fi en la esquina superior derecha de la unidad y desconecte los cables de la antena negra y gris del adaptador.

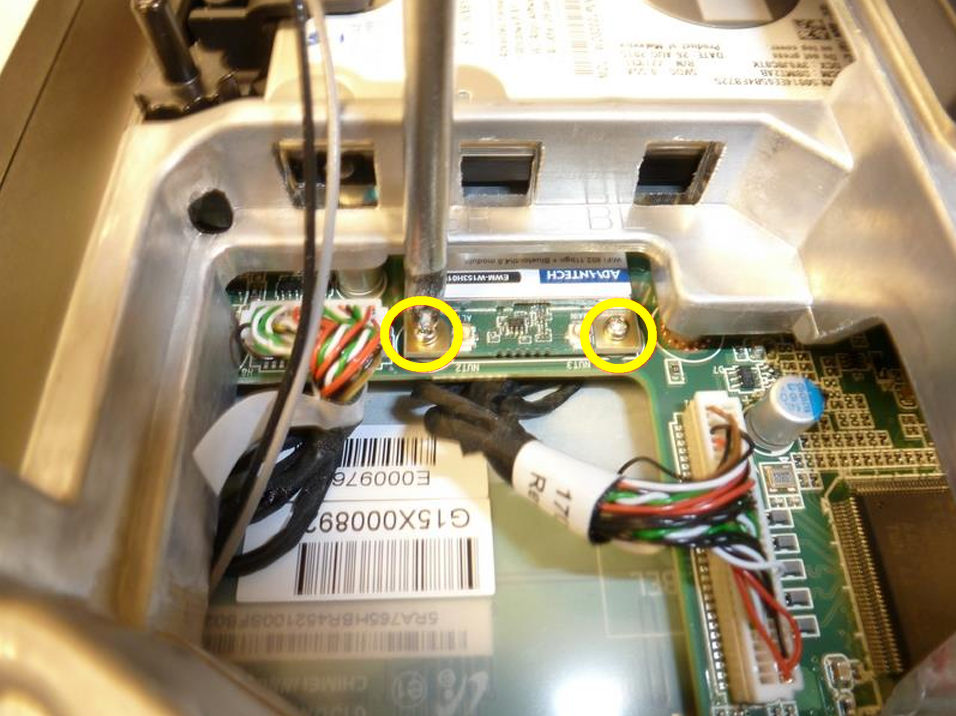

4. Retire los tornillos del adaptador
   Con un destornillador Phillips pequeño, retire los dos tornillos que aseguran el adaptador Wi-Fi.

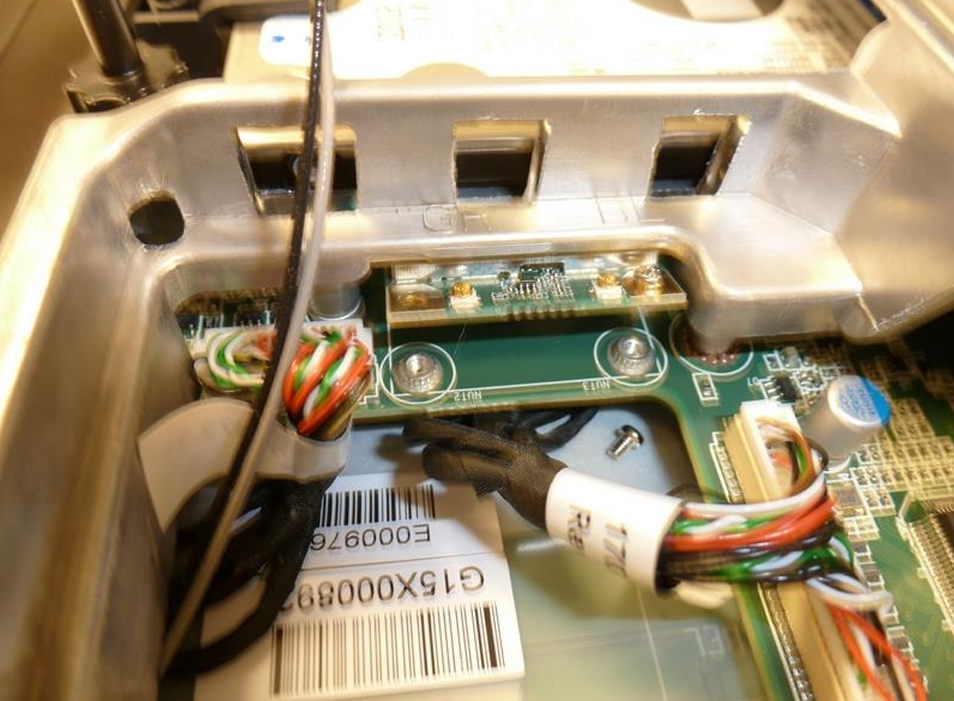

5. Levante el adaptador Wi-Fi
   Una vez que se hayan retirado los tornillos, el adaptador Wi-Fi se levantará de la ranura.

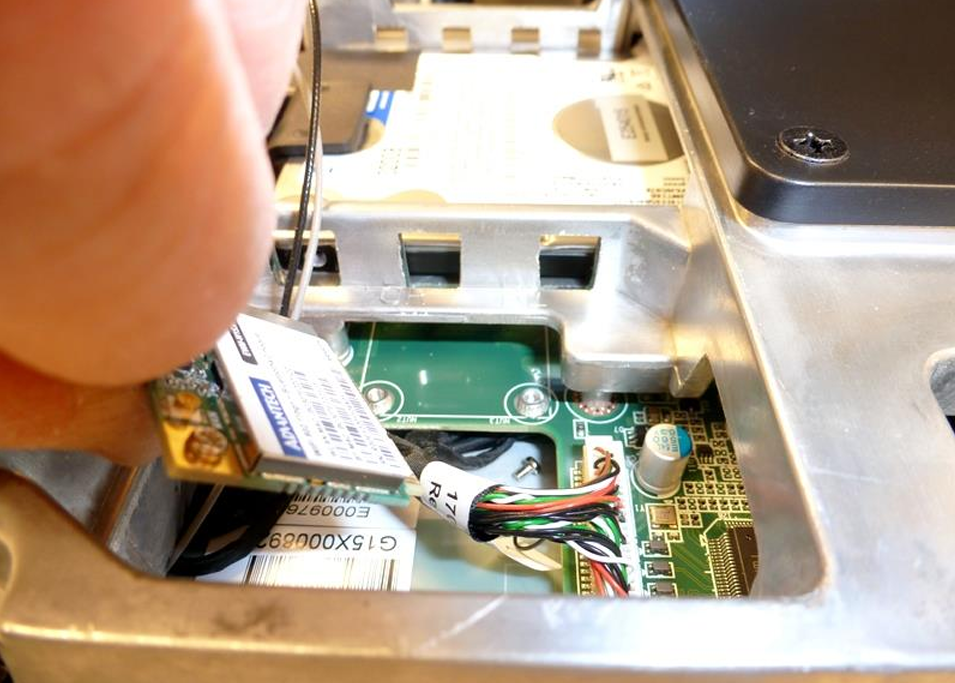

6. Retire el adaptador
   Retire cuidadosamente el adaptador Wi-Fi de la unidad.

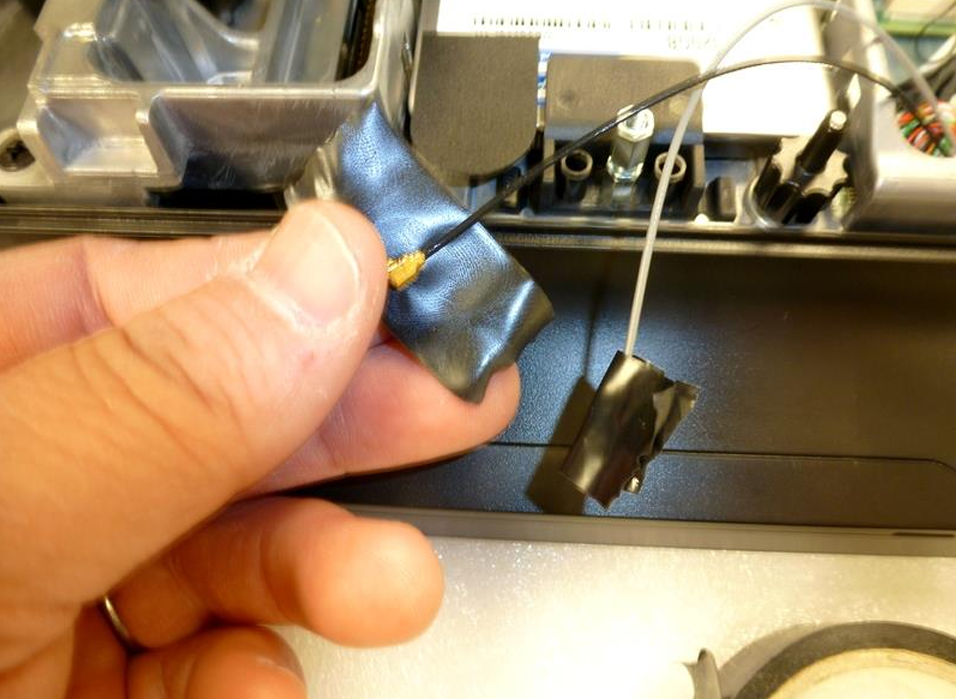

7. Instale el reemplazo o proteja los conectores
   Si no se va a reemplazar el adaptador Wi-Fi, envuelva los conectores de la antena con cinta eléctrica para ayudar a prevenir cortocircuitos eléctricos accidentales. Si está instalando un adaptador de reemplazo, deslice el nuevo adaptador en la ranura y vuelva a ensamblar la unidad invirtiendo los pasos anteriores.

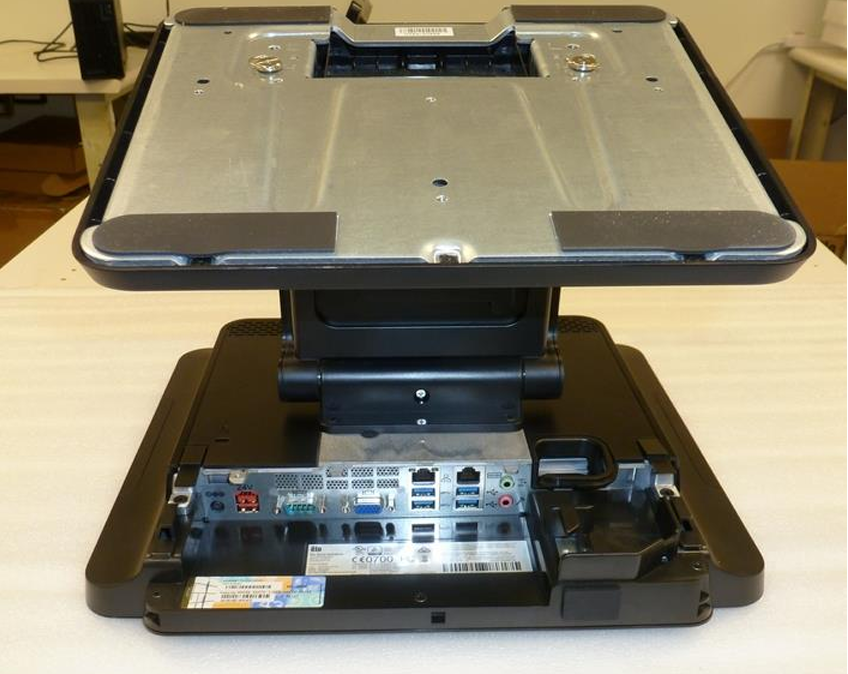

8. Vuelva a instalar la cubierta trasera
   Reemplace la cubierta trasera para completar el procedimiento.



Notas Adicionales

• Maneje los conectores de la antena con cuidado para evitar dañar los pines del conector.
• Mantenga los tornillos retirados en un lugar seguro durante el desmontaje.
• Vuelva a ensamblar la unidad en el orden inverso del desmontaje.
