Cómo actualizar el BIOS de la placa madre en los Touchcomputers Todo en Uno Elo X-Series Rev. A (Chipset Q87)
Público: Público / Clientes de Elo, Soporte de TI, Ingenieros de Servicio en Campo & Integradores
Tipo de Artículo: Mantenimiento de Hardware Legado & Procedimiento de Flasheo del BIOS
⚠️ Aviso de Cortesía de Soporte para Productos Legados:
Este artículo y el procedimiento de flasheo se proporcionan como cortesía para los Touchcomputers Todo en Uno Elo X-Series que han alcanzado oficialmente el Fin de Vida (EOL).
VERIFICACIÓN CRÍTICA DE HARDWARE: Las unidades Elo X-Series se fabricaron con dos arquitecturas de placa madre distintas: Intel H81 y Intel Q87. Este procedimiento y paquete de firmware aplican EXCLUSIVAMENTE a los sistemas equipados con la placa madre Q87. Intentar flashear este paquete de BIOS en una placa madre H81 corromperá el EEPROM y dañará permanentemente la placa madre.
Hardware & Descargas de Software Requeridos
| Artículo | Descripción & Enlaces de Descarga |
|---|---|
| Hardware de destino | Touchcomputer Todo en Uno Elo X-Series Rev. A (Placa Madre Intel Q87) |
| Unidad USB Flash | Unidad flash USB estándar 2.0/3.0 (formateada como disco de arranque DOS) |
| Paquete BIOS Q87 | Descargar Archivos de Actualización del BIOS Elo X-Series Q87 (v113) |
| Archivos del Sistema de Arranque DOS | Descargar Archivos del Sistema de Arranque DOS |
| Herramienta de Formato USB de HP |
HP USB Disk Storage Format Tool (Softpedia) (Utilidad de terceros proporcionada por conveniencia de formato; Elo no es responsable por software de terceros.) |
Procedimiento de Flasheo del BIOS Paso a Paso
-

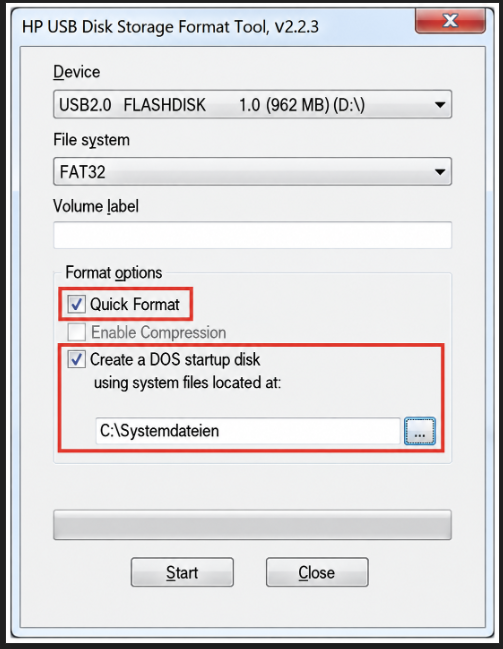

Crear una Unidad USB de Arranque DOS:
Inicie la Herramienta de Formato USB de HP como Administrador. En Opciones de formato, marque Crear un disco de inicio DOS, seleccione usando archivos de sistema DOS ubicados en:, y navegue hasta la carpeta de archivos del sistema DOS descargados y extraídos. Haga clic en Inicio: -

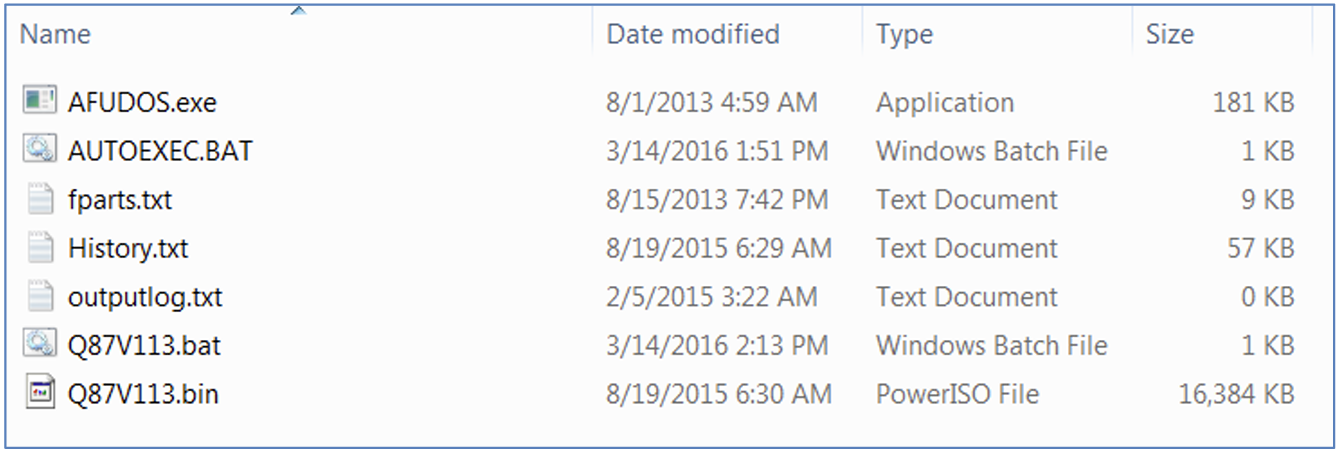

Copiar Archivos de Flasheo del BIOS a USB:
Extraiga el archivo comprimido deQ87 BIOS (v113)descargado y copie todos los archivos directamente en el directorio raíz de su unidad flash USB de arranque: -

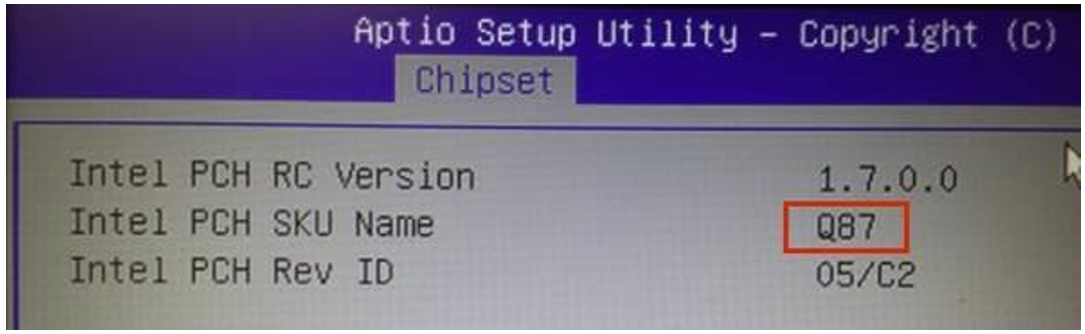

Verificar Arquitectura de la Placa Madre Q87:
Vuelva a verificar que su sistema de destino sea un modelo de placa madre Intel Q87 antes de continuar: -

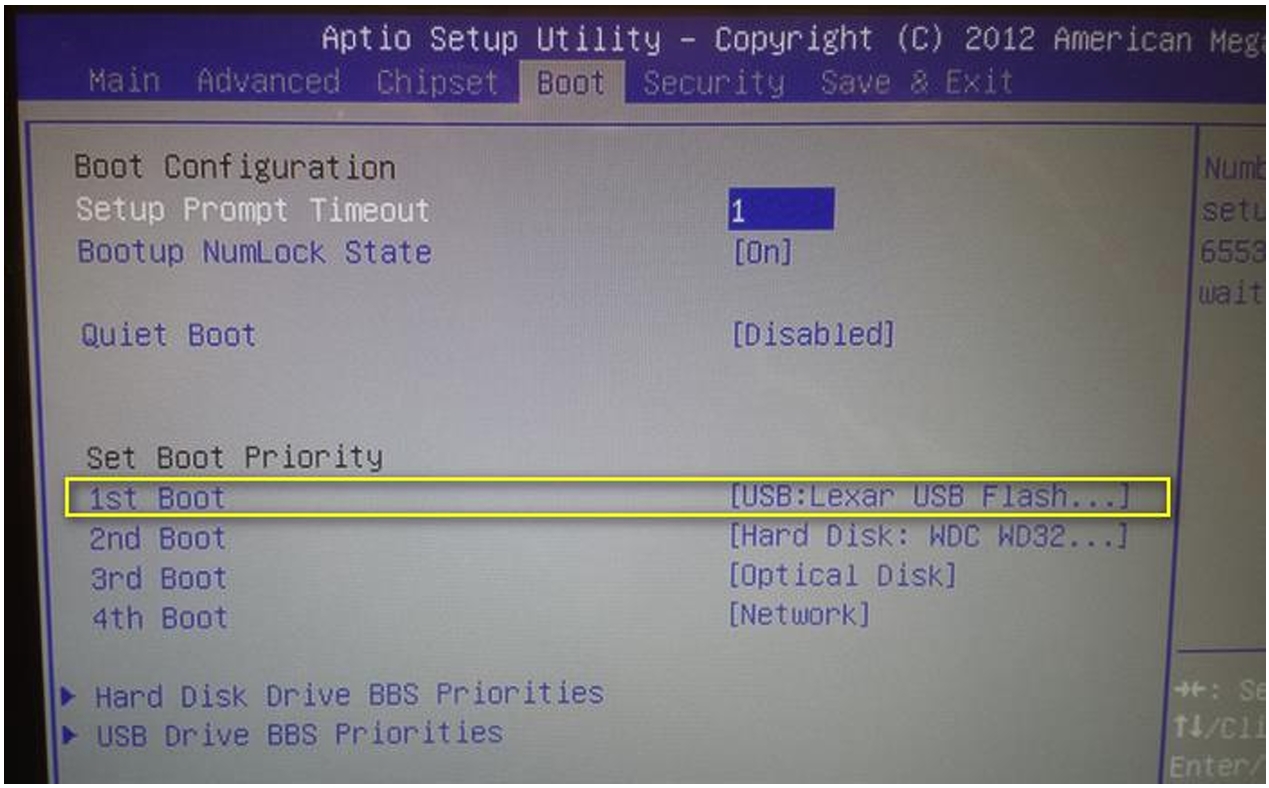

Configurar Orden de Arranque del BIOS:
Inserte la unidad USB preparada en la unidad Elo X-Series. Encienda la computadora y presione repetidamente Del o F2 para ingresar a la utilidad de Configuración del BIOS. Navegue a la pestaña BOOT y configure la Unidad Flash USB como Opción de Arranque #1. Presione F4 para guardar los cambios y salir: -

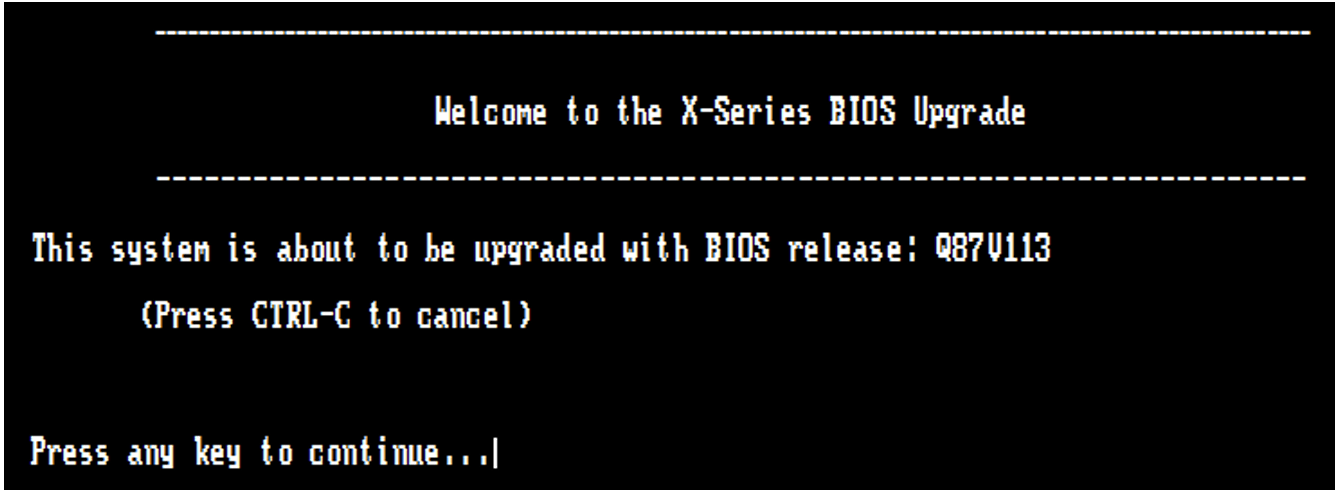

Arrancar en la Utilidad de Flasheo DOS:
El sistema se iniciará en el entorno de flasheo DOS y mostrará el aviso de inicialización. Presione cualquier tecla para comenzar la secuencia de flasheo automatizada: -

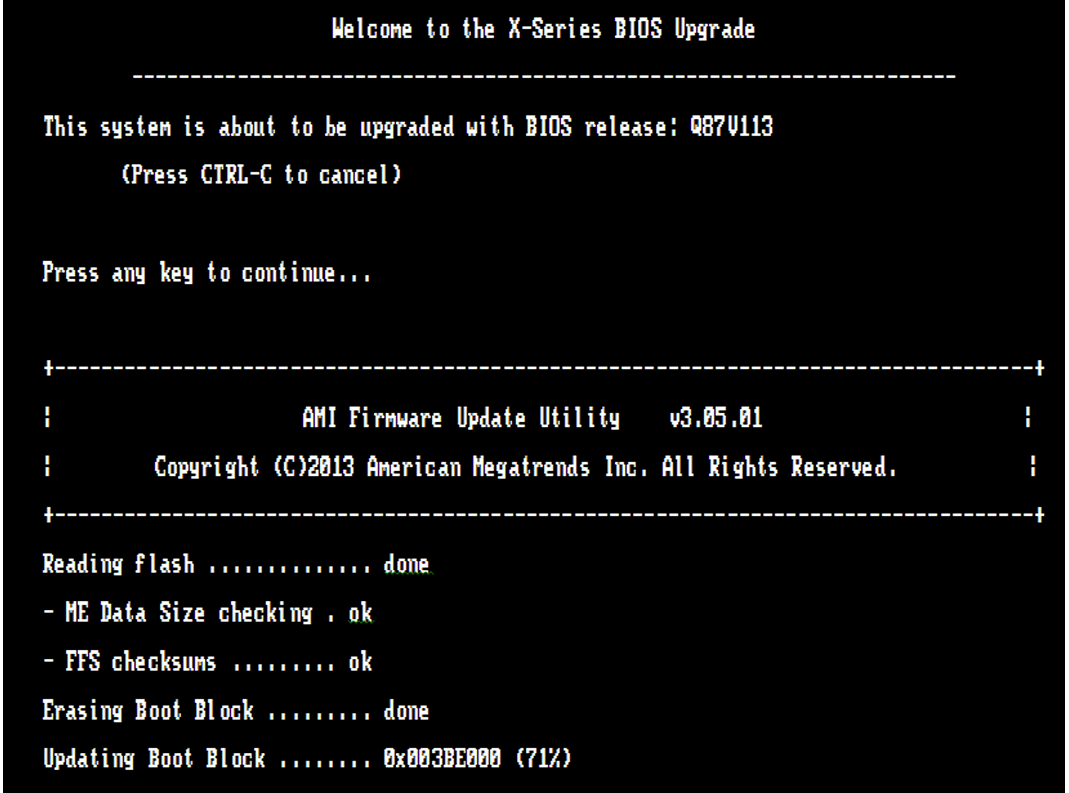

Ejecutando Flasheo en Progreso:
La herramienta de flasheo borrará, escribirá y verificará los bloques de EEPROM.⚠️ NO INTERRUPA: No apague ni desconecte la máquina mientras la rutina de flasheo se esté ejecutando activamente. -

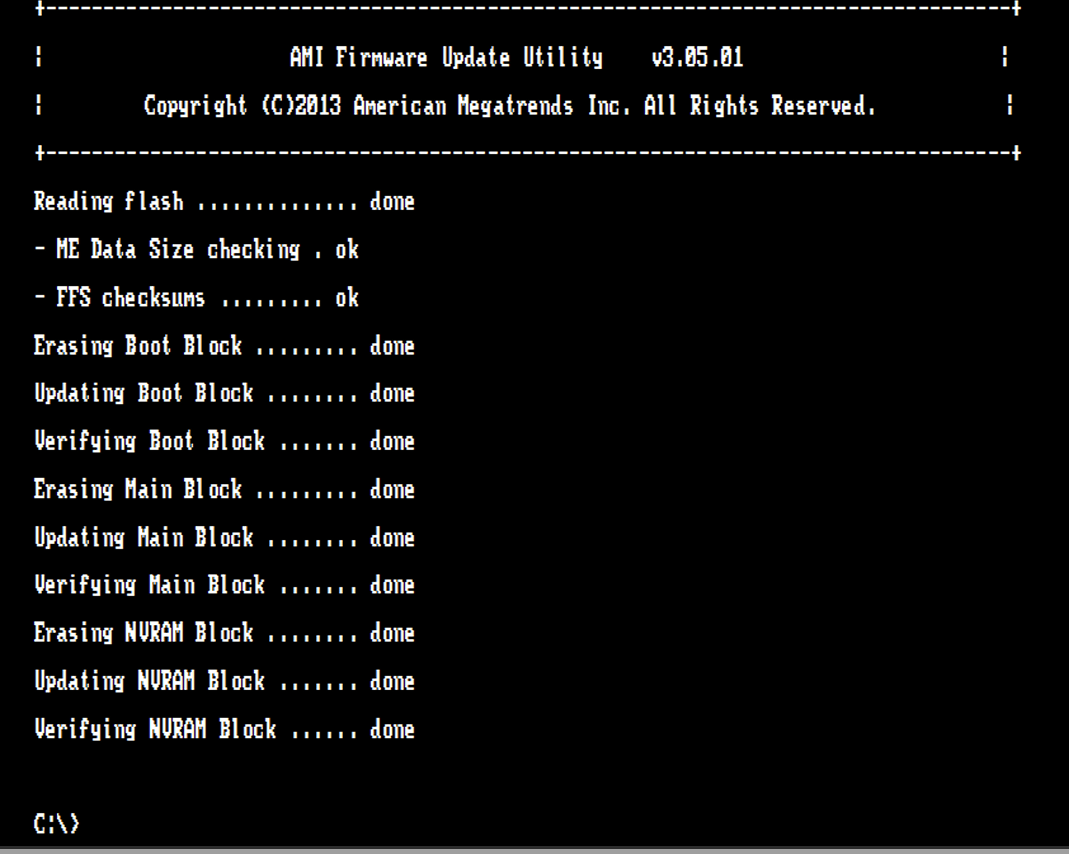

Flasheo Completo:
Cuando el proceso de flasheo concluye con éxito, la línea de comando regresa al aviso estándarC:\>. Retire la unidad flash USB y reinicie el sistema: -

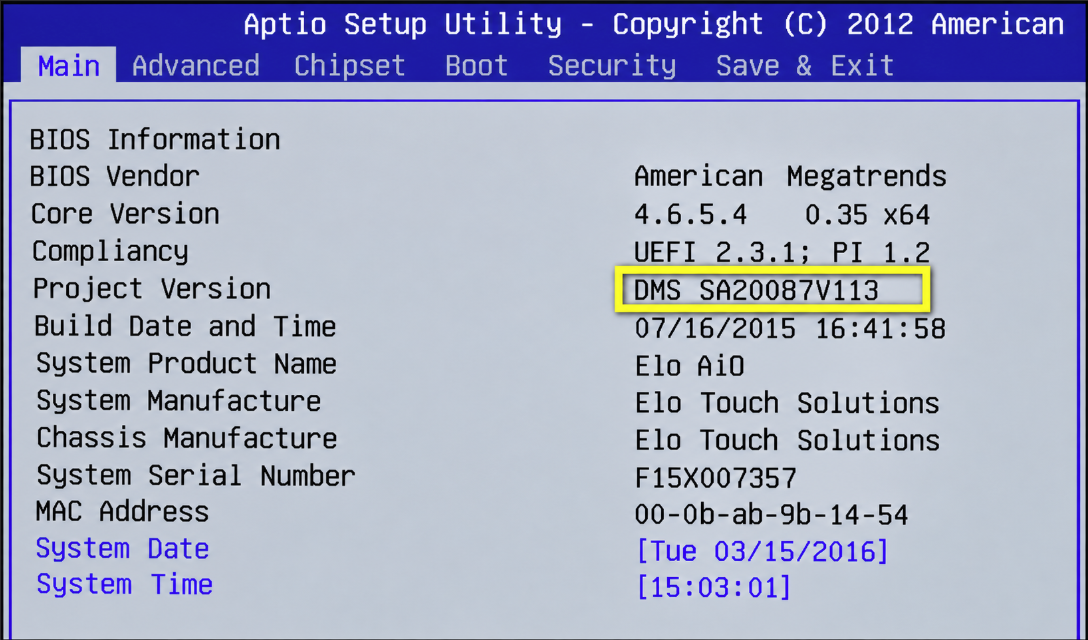

Verificar Versión del BIOS:
Encienda el sistema e ingrese a la configuración del BIOS. En la pestaña Main, verifique que la línea de Versión del Proyecto muestre la versión actualizada (por ejemplo,V113):
