Este artículo explica cómo configurar el lector NFC Elo UIC680 para leer tarjetas MIFARE®. Cubre la instalación de las utilidades necesarias, la carga del firmware MIFARE, la verificación de la versión del firmware, la habilitación del modo MIFARE y la prueba del funcionamiento de la tarjeta.
ℹ Antes de Comenzar

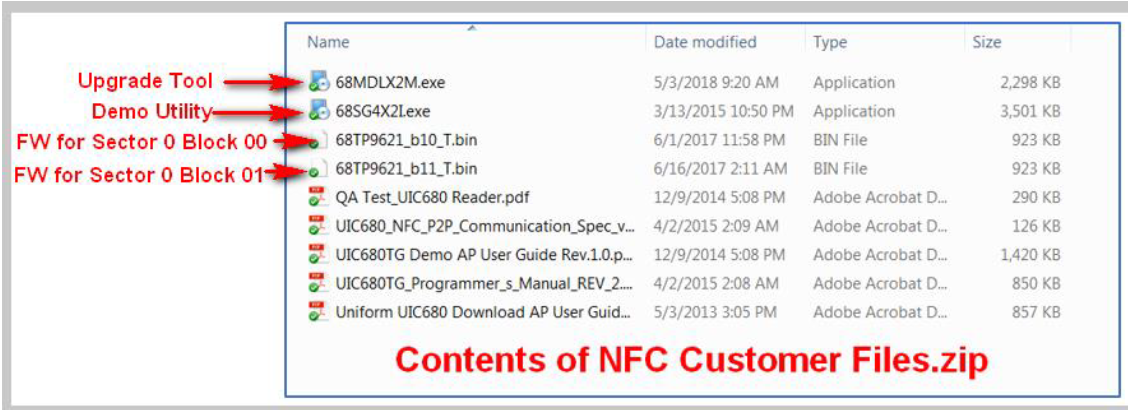

Antes de comenzar este procedimiento, descargue y extraiga el paquete adjunto NFC Customer Files.zip en una carpeta local en su computadora. El paquete contiene el firmware, la utilidad de actualización, la utilidad de demostración y los archivos de soporte necesarios para este procedimiento.
Antes de comenzar este procedimiento, descargue y extraiga el paquete adjunto NFC Customer Files.zip en una carpeta local en su computadora. El paquete contiene el firmware, la utilidad de actualización, la utilidad de demostración y los archivos de soporte necesarios para este procedimiento.
Paso 1 — Instalar la Utilidad de Actualización
- Ejecutar 68MDLX2M.exe.

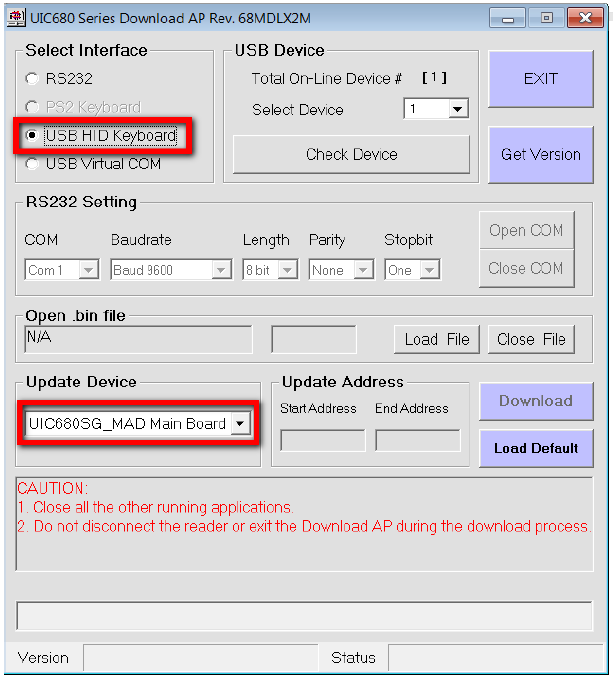

- Seleccionar USB HID Keyboard.
- En la lista desplegable de Actualizar Dispositivo, seleccionar: UIC680SG_MAD Main Board
Paso 2 — Cargar el Firmware MIFARE

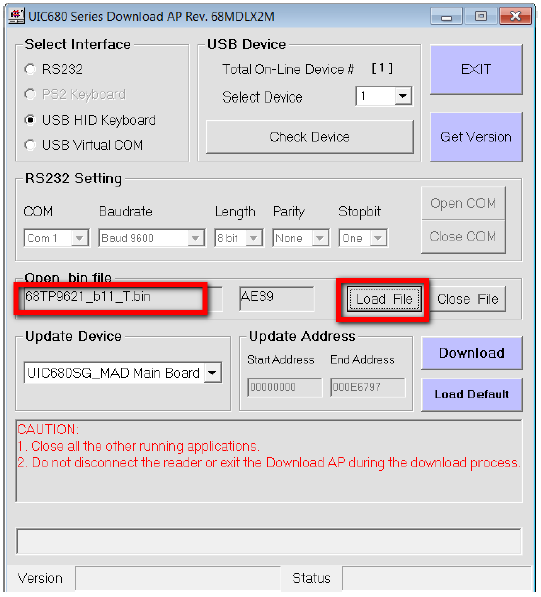

- Hacer clic en Cargar Archivo.
- Buscar el archivo de firmware requerido.
⚠ Selección de Firmware
- 68TP9621_b11_T.bin — Lee Sector 0 / Bloque 01 (recomendado para la mayoría de las aplicaciones).
- 68TP9621_b10_T.bin — Lee Sector 0 / Bloque 00.
Utilice el firmware que coincida con el diseño de sus tarjetas MIFARE.

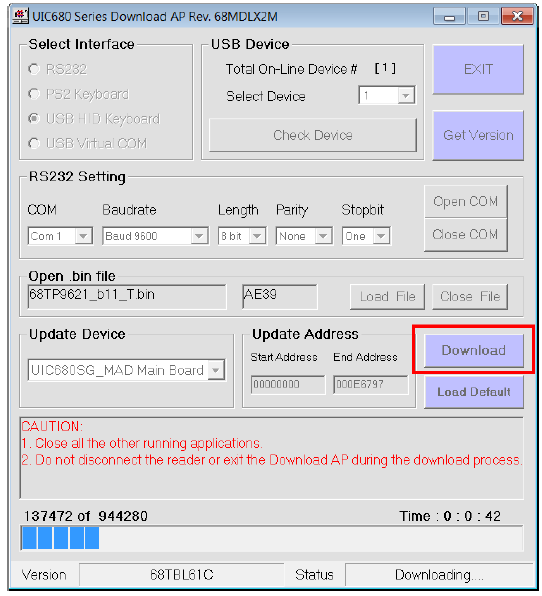

- Hacer clic en Descargar para comenzar a programar el lector.
- Espere aproximadamente uno a dos minutos mientras el firmware se descarga. El lector emitirá varios pitidos durante la programación.

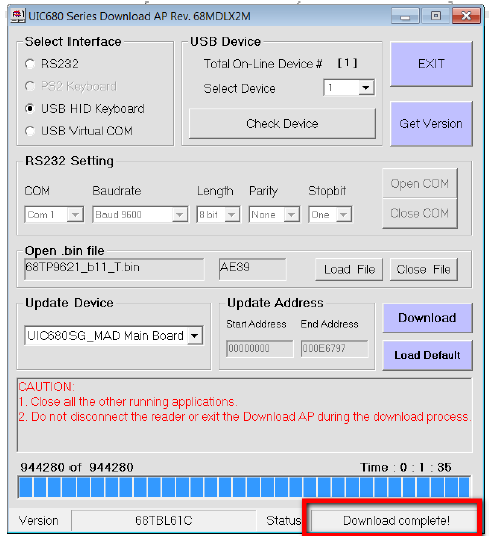

- Verifique que el campo de estado muestre: ¡Descarga Completa!
Paso 3 — Verificar la Versión del Firmware

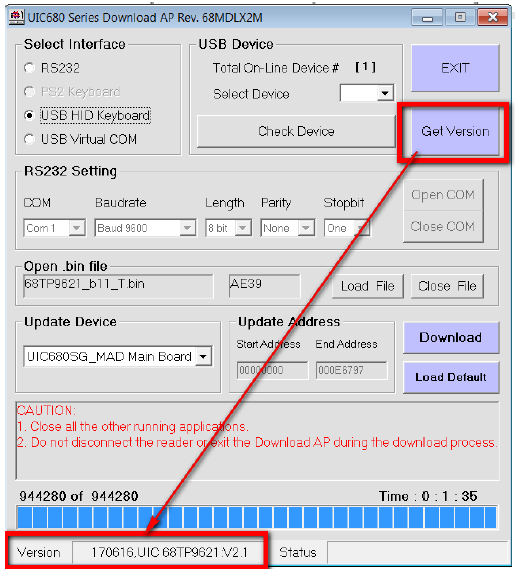

- Hacer clic en Obtener Versión.
- Verifique que la versión del firmware sea 170616.
- Hacer clic en Salir.
Paso 4 — Habilitar el Modo MIFARE
- Ejecutar la Utilidad de Demostración UIC680SG: 68SG4X2I.exe

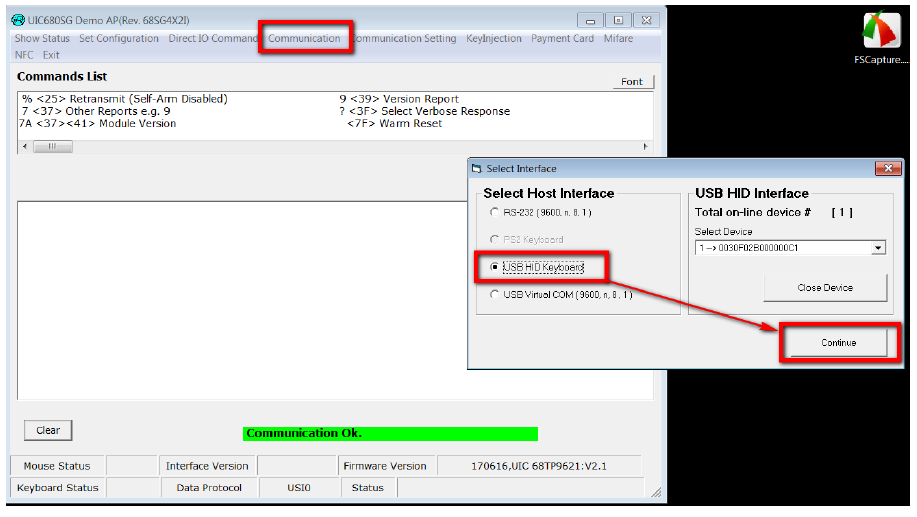

- Seleccionar la pestaña de Comunicación.
- Elegir: USB HID Keyboard
- Hacer clic en Continuar.
Paso 5 — Enviar el Comando MIFARE

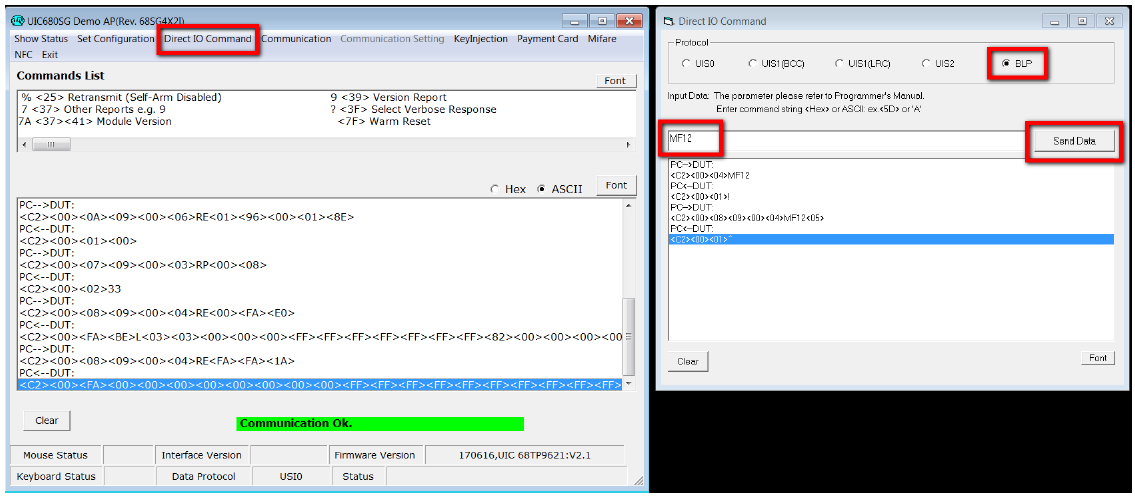

- Seleccionar la pestaña de Comando IO Directo.
- Elegir BLP como protocolo.
- Ingresar MF12.
- Hacer clic en Enviar Datos.
Paso 6 — Reiniciar el Lector
Desconecte el cable USB del lector UIC680 y vuelva a conectarlo para realizar un ciclo de energía completo.
Paso 7 — Probar el Lector
- Abrir el Bloc de notas de Windows.
- Presentar una tarjeta MIFARE al lector.

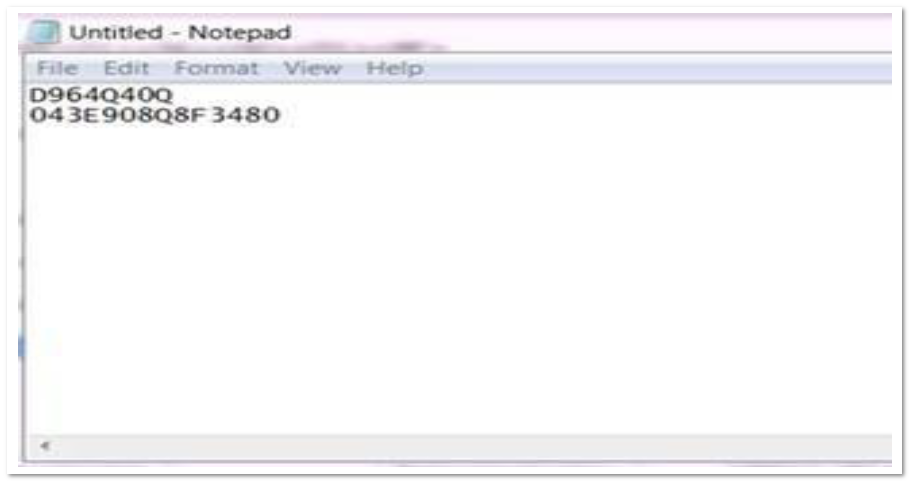

- Verifique que aparezcan los datos de la tarjeta.
Solución de Problemas
⚠ Si la Tarjeta No se Lee
- Regrese a la pantalla del Comando IO Directo.
- Enviar comando MF15.
- Ciclar la energía del lector.
- Probar la tarjeta nuevamente.

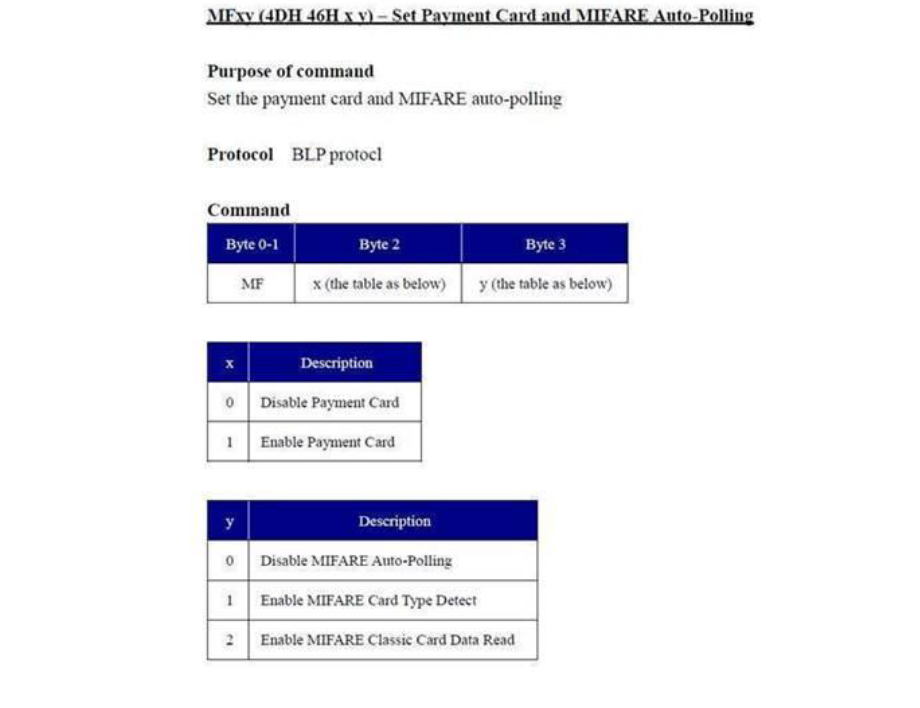

Si es necesario, intente los modos de funcionamiento restantes: MF10, MF11, MF12, MF13, MF14, MF15
Se requiere un ciclo de energía completo después de cada cambio de modo.

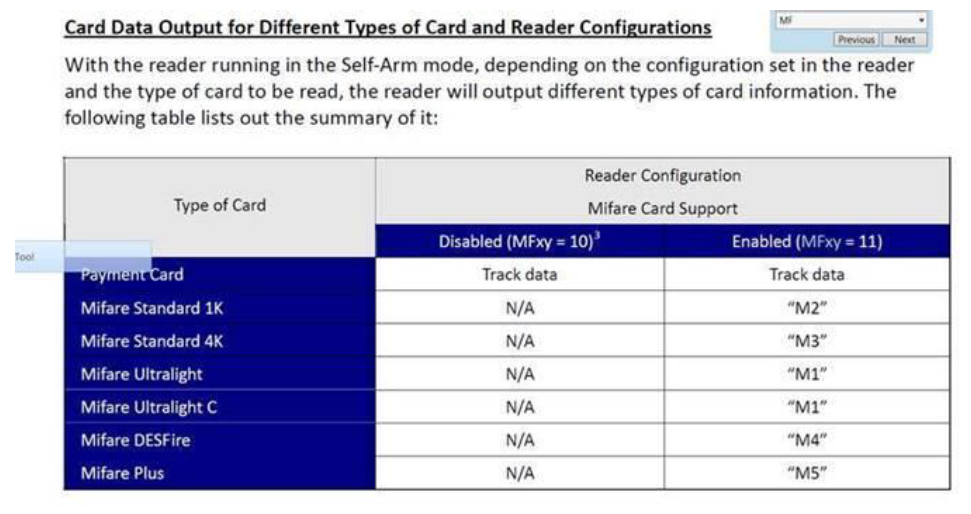

Ejemplo de Salida
Los siguientes ejemplos muestran lecturas exitosas de tarjetas MIFARE después de la configuración.

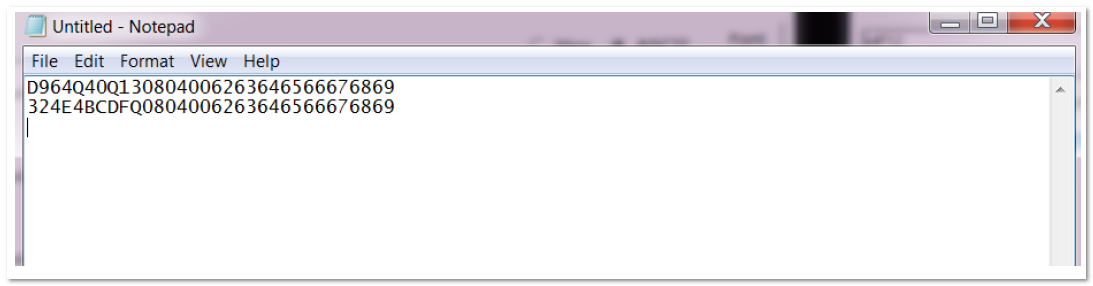

Ejemplo de Datos del Bloque 0
