Este artículo explica cómo configurar el mapeo del teclado para un lector de tarjetas de banda magnética Elo (MSR) que opera en modo de emulación de teclado. El mapeo del teclado permite que los datos de la tarjeta se interpreten correctamente al usar diseños de teclado que no son en inglés. Hay tres métodos de configuración disponibles, siendo la utilidad EloMSR la opción recomendada para la mayoría de los usuarios.
ℹ Visión General
El mapeo del teclado cambia cómo el MSR traduce los datos de la tarjeta en caracteres de teclado. Si su computadora utiliza un idioma diferente al inglés, es posible que necesite configurar el MSR para que coincida con su diseño de teclado.
El mapeo del teclado cambia cómo el MSR traduce los datos de la tarjeta en caracteres de teclado. Si su computadora utiliza un idioma diferente al inglés, es posible que necesite configurar el MSR para que coincida con su diseño de teclado.
¿Cuándo debo usar el mapeo del teclado?
Configure el mapeo del teclado si:
- Su computadora utiliza un diseño de teclado que no es en inglés.
- Los datos de la tarjeta contienen caracteres incorrectos o inesperados después de deslizar.
- Está desplegando sistemas fuera de los Estados Unidos.
- Necesita hacer coincidir el MSR con un diseño de teclado regional.
⚠ Importante
El mapeo del teclado se aplica solo al modo de Emulación de Teclado. Las configuraciones HID y USB-HID no requieren mapeo del teclado.
El mapeo del teclado se aplica solo al modo de Emulación de Teclado. Las configuraciones HID y USB-HID no requieren mapeo del teclado.
Métodos de Configuración Disponibles
| Método | Descripción | Recomendado |
|---|---|---|
| Método 1 | Use la utilidad EloMSR y cargue un script de idioma predefinido. | ✔ Sí |
| Método 2 | Cargue uno de los scripts de mapeo del teclado preparados. | Para usuarios avanzados |
| Método 3 | Programe manualmente cada carácter ASCII. | Solo ingeniería |
Descargas
Utilidad de Configuración EloMSR
📦 Descargar Utilidad de Configuración EloMSR
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/std_msr_config.zip
Scripts de Mapeo del Teclado
📦 Descargar Scripts de Mapeo del Teclado
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/keyboard.zip
Documentación de Programación ASCII
📦 Descargar Documentación de Programación ASCII
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/ASCII_Table.zip
Configure el Mapeo del Teclado Usando EloMSR
- Descargue y extraiga std_msr_config.zip.
- Ejecute EloMSR.exe.
- Conecte el lector de tarjetas de banda magnética USB MagTek a la computadora.

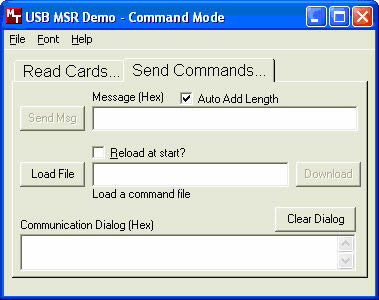

- Seleccione la pestaña Enviar Comandos.
- Haga clic en Cargar Archivo.
-

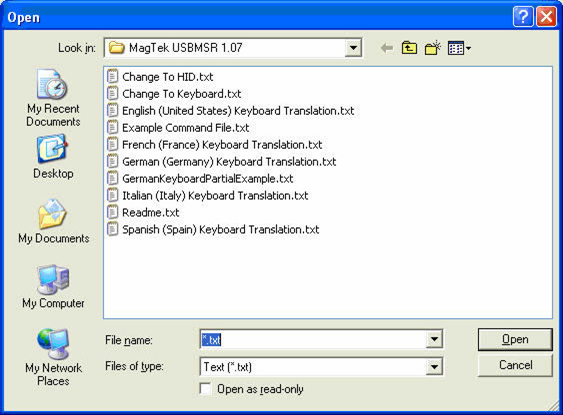

La ubicación predeterminada del script es:
C:\Program Files\MagTek\MagTek USBMSR 1.07
- Seleccione el script de idioma que coincida con su diseño de teclado.
- Haga clic en Abrir.
- Espere a que se cargue el comando y al lector se reinicie automáticamente.
- Seleccione la pestaña Leer Tarjetas.
- Deslice una tarjeta de prueba para verificar el mapeo del teclado.
- El MSR ahora está configurado para el diseño de teclado seleccionado.
Scripts de Idioma Soportados
Los scripts de mapeo del teclado incluidos soportan los siguientes idiomas:
- Inglés
- Francés
- Alemán
- Italiano
- Español
Solución de Problemas
⚠ Solución de Problemas
- Verifique que se haya seleccionado el script de idioma correcto.
- Reconecte el MSR después de cargar una nueva configuración.
- Pruebe usando una tarjeta de banda magnética que funcione correctamente.
- Si la salida sigue siendo incorrecta, verifique que el diseño del teclado de Windows coincida con el mapeo de MSR seleccionado.
Artículos Relacionados
- ¿Cómo configuro un lector de tarjetas de banda magnética Elo MagTek (MSR)?
- ¿Cómo restauro la configuración predeterminada en un lector de tarjetas de banda magnética Elo?
- ¿Cómo configuro las configuraciones de pista en un lector de tarjetas de banda magnética Elo?
💡 Consejo
Para la mayoría de los despliegues, use los scripts de idioma predefinidos incluidos con EloMSR en lugar de programar manualmente los valores ASCII. Los scripts predefinidos son más rápidos de implementar, más fáciles de mantener y ayudan a asegurar un mapeo de teclado consistente en múltiples sistemas.
Para la mayoría de los despliegues, use los scripts de idioma predefinidos incluidos con EloMSR en lugar de programar manualmente los valores ASCII. Los scripts predefinidos son más rápidos de implementar, más fáciles de mantener y ayudan a asegurar un mapeo de teclado consistente en múltiples sistemas.
