Este artículo explica cómo enviar comandos de configuración a un lector de banda magnética Elo (MSR) utilizando la aplicación de demostración MagTek USB MSR.
💡 Nota: La aplicación de demostración MagTek USB MSR puede detectar un MSR conectado que opere en modo Teclado o en modo HID.
Requisitos
- Lector de banda magnética Elo compatible
- Computadora Windows
- Aplicación MagTek USB Swipe & Insert Reader
Enviar Comandos al MSR
- Descargue e instale la aplicación MagTek USB Swipe & Insert Reader. La instalación crea un acceso directo en el escritorio llamado MagTek USB MSR.
- Conecte el MSR a la computadora.
- Haga doble clic en el acceso directo MagTek USB MSR en el escritorio para abrir la aplicación.
-

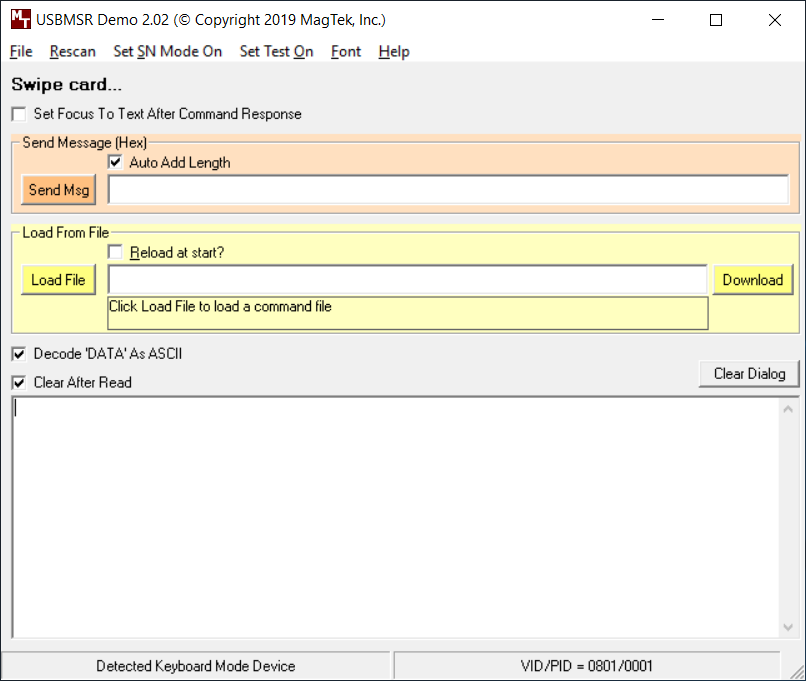

Confirme que la aplicación detecta el MSR conectado. El dispositivo aparecerá en modo Teclado o en modo HID.
- Envía un comando usando uno de los siguientes métodos:
- Ingrese el comando manualmente en el campo Send Msg.
- Seleccione Load File para cargar un archivo de comandos proporcionado por MagTek o creado por el usuario.
-
Para enviar un comando manualmente:
- Ingrese el comando en el campo Send Msg.
- Seleccione Auto Add Length.
- Seleccione Send.

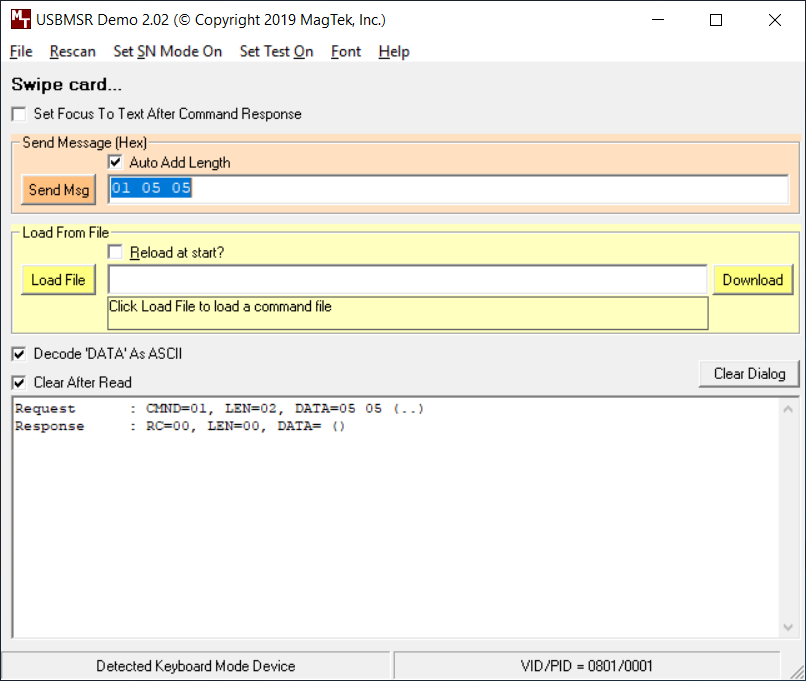

El siguiente ejemplo envía un comando que configura el MSR para leer solo las pistas 1 y 2:
- Después de enviar el comando de configuración, envíe
02para reiniciar la energía del MSR y guardar los cambios. La aplicación detectará el dispositivo nuevamente después del ciclo de energía.
⚠️ Importante: Los cambios de configuración pueden no guardarse hasta que se envíe el comando de ciclo de energía
02.Verificar la Configuración
- Ingrese el comando de consulta apropiado en el campo Send Msg.
- Seleccione Auto Add Length, y luego seleccione Send.
- Revise la respuesta devuelta por el MSR.
Para verificar las pistas habilitadas en un MSR cifrado, envíe el siguiente comando de consulta:
00 05En el siguiente ejemplo, la respuesta muestra DATA=05, lo que indica que las pistas 1 y 2 están habilitadas:
Archivos de Comandos de MagTek
La aplicación MagTek puede incluir archivos de comandos como:
- Example Command File.txt
- Change To HID.txt
- Change To Keyboard.txt
- Archivos de configuración del teclado para diferentes idiomas
💡 Consejo: Seleccione Load File en la aplicación MagTek para abrir un archivo de comandos proporcionado o creado por el usuario.
Palabras clave
Elo MSR, MagTek USB MSR, lector de banda magnética, comandos MSR, modo Teclado, modo HID, Auto Add Length, Pista 1, Pista 2
