Este artículo proporciona instrucciones sobre cómo probar el GPIO en el Backpack de Elo para dispositivos Android

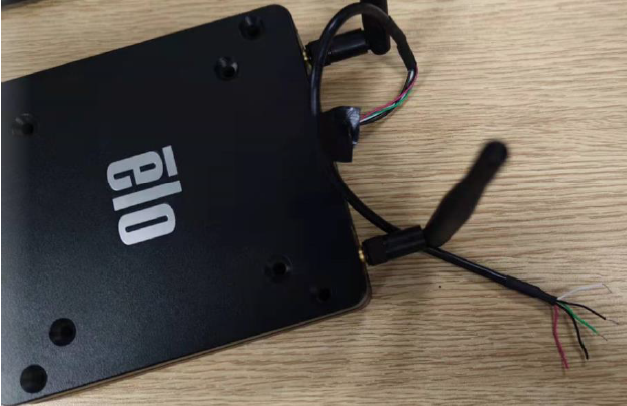

Usando el Kit de Cable GPIO: P/N: E211544 o cable similar. Inicie la aplicación ELO Peripheral Test e inserte el cable GPIO en la conexión GPIO del dispositivo Backpack 4.0.

a. Cierre la línea blanca con la línea negra. == GPIO81 debería convertirse en bajo
b. Cierre la línea verde con la línea negra. == GPIO82 debería convertirse en bajo
c. Mida el voltaje de la línea roja == Debería ser 5V
d. Cambie la salida de GPIO80 a bajo. Debería convertirse en 0 V
