Este artículo proporciona los pasos a seguir para instalar un 0702L en la parte trasera de una unidad i-Series 4.0

Pasos para instalar el monitor táctil Elo 0702L como una pantalla de cliente orientada hacia atrás en la parte trasera de un soporte i-Series 4.0.

Hardware Necesario

• P/N: E796382, Monitor Táctil 0702L
• Slate Elo i-Series 4.0 con Soporte
• 4x Tornillos Phillips M4 x 0.5 x 18mm
• Destornillador Phillips

Software Necesario

• DisplayLink Presenter para Android

Pasos

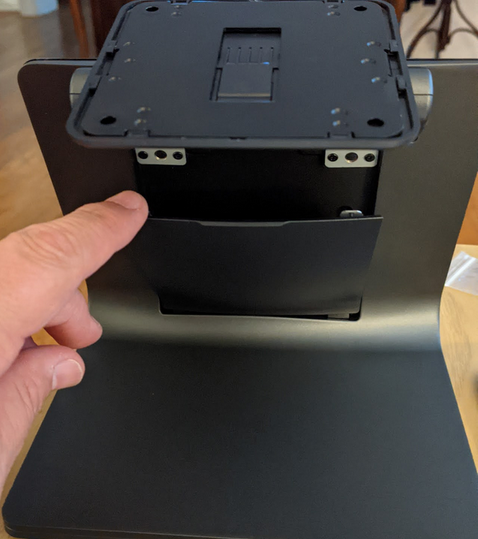

1. Retire la tapa del cable de la parte frontal del soporte

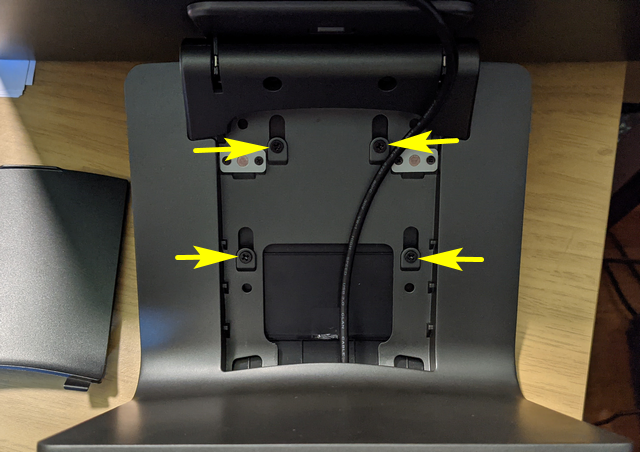

2. Retire los 4 tornillos indicados a continuación

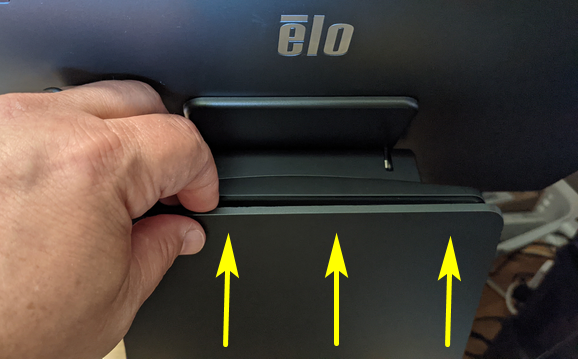

3. Deslice la tapa trasera hacia arriba y fuera del soporte

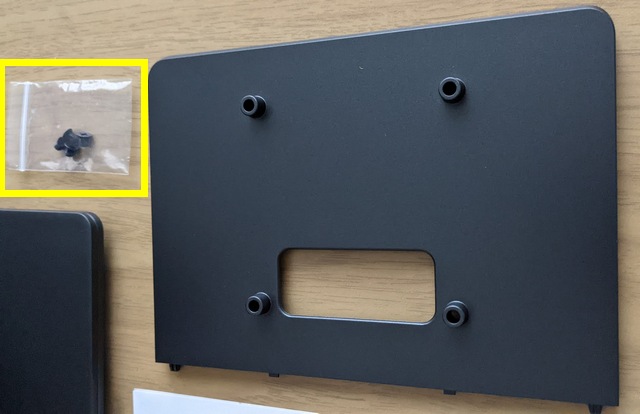

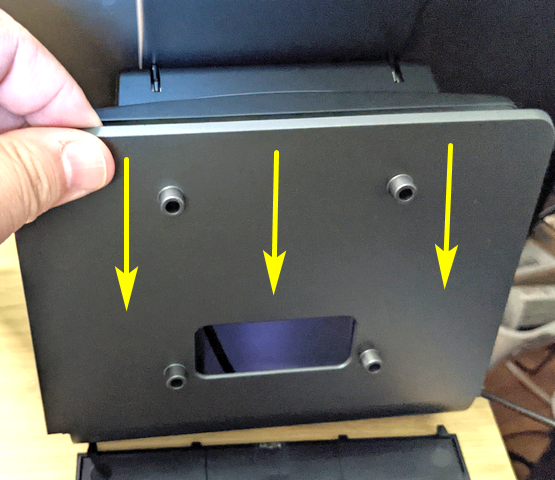

4. Deslice el adaptador de montaje VESA de 75 mm hacia abajo en su lugar en la parte trasera del soporte



5. Utilice los tornillos Phillips que vienen con el soporte i-Series 4.0 para asegurar el adaptador de montaje VESA al soporte

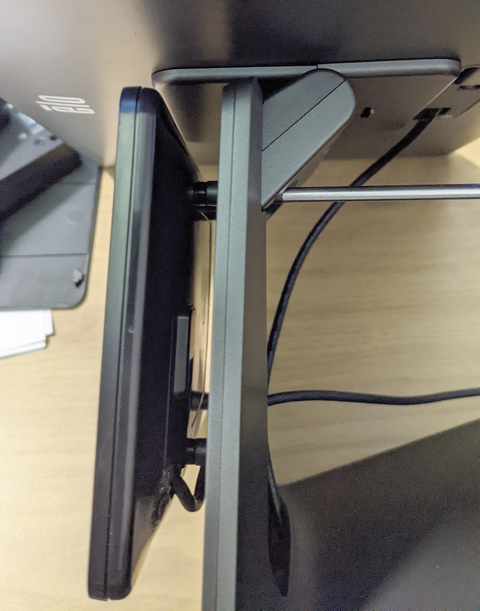

6. Alinee el monitor táctil 0702L con los 4 pernos de montaje en el adaptador de montaje VESA y asegúrelo con los tornillos Phillips M4 x 18mm




7. Pase el cable Y del 0702L a través de la ruta del cable en el soporte y conecte los conectores USB al hub USB i-Series 4.0

8. Coloque la tapa del cable de nuevo en la parte frontal del soporte

9. Descargue e instale la aplicación DisplayLink Presenter

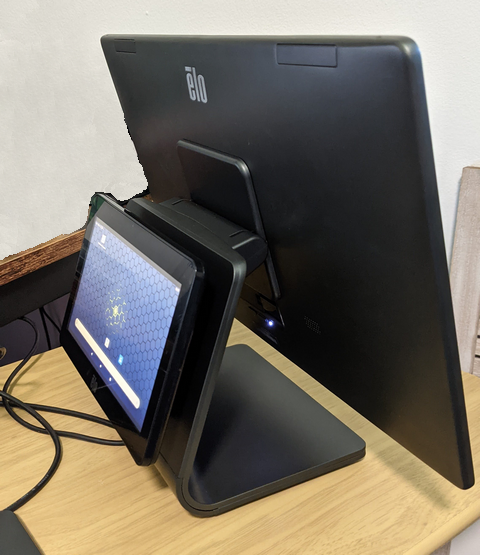

10. El monitor táctil 0702L ahora debería estar completamente funcional
