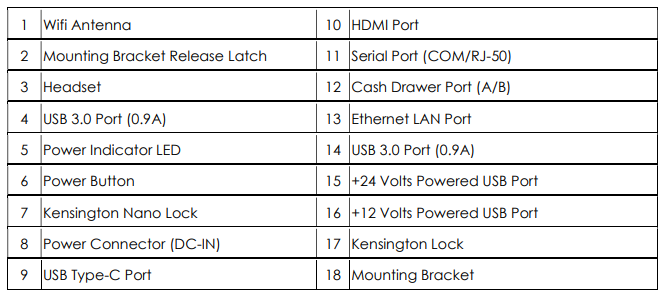

Este artículo proporciona el Panel de Conexión y las Interfaces del EloPOS Pack con descripciones

Esta información también se encuentra en el Manual del Usuario del EloPOS Pack.





1. Antena Wifi
Conecte la antena suministrada al EloPOS Pack cuando se necesite Wifi. La antena es compatible con bandas de 2.4G y 5GHz.

2. Pestillo de Liberación del Soporte de Montaje
Deslizar el pestillo hacia la derecha liberará el soporte de montaje del EloPOS Pack.

3. Auriculares
El puerto de audio está diseñado para la conectividad de auriculares y micrófono.

4. Puerto USB 3.0 (0.9A)
Dos puertos USB 3.0 Super Speed estándar están disponibles en el panel frontal del EloPOS Pack.

5. LED Indicador de Energía
El LED indicador de energía muestra el estado del EloPOS Pack. Consulte la Sección 3 para más detalles.

6. Botón de Encendido
Presione el botón de encendido para encender/apagar el EloPOS Pack.

7. Bloqueo Nano Kensington
El bloqueo Nano Kensington es un mecanismo antirrobo de tamaño ultradelgado para asegurar el EloPOS Pack en el lugar de montaje deseado. El candado de cable Kensington no está incluido.

8. Conector de Alimentación (DC-IN)
Para encender el EloPOS Pack, conecte el conector DC del kit del adaptador de corriente AC/DC en la conexión de alimentación del dispositivo.

9. Puerto USB Tipo-C
El puerto USB Tipo-C permite la conexión a otros dispositivos compatibles con Tipo-C (hasta 27W).

10. Puerto HDMI
El puerto HDMI permite la conexión a un monitor equipado con entrada HDMI.

11. Puerto Serial (COM/RJ-50)
El puerto serial es una especificación nativa RS-232 para conexión de interfaz RJ-50.

12. Puerto para Cajón de Dinero (A/B)
El puerto principal del cajón de dinero es una interfaz RJ-12 y proporciona operación conmutada a +12 Voltios y +24 Voltios. La configuración predeterminada es de +24 Voltios y las configuraciones son ajustables desde la parte inferior del EloPOS Pack.

13. Puerto Ethernet LAN
El puerto Ethernet LAN proporciona una capacidad de velocidad de hasta 1 Gbps para redes.

14. Puerto USB 3.0 (0.9A)
Dos puertos USB 3.0 Super Speed estándar están disponibles en la parte trasera.

15. Puerto USB Alimentado a +24 Voltios
El puerto USB Alimentado a +24 Voltios está incluido en todos los modelos. La potencia máxima del USB alimentado a +24 Voltios es de 24 Voltios a 0.5 Amperios. Si su EloPOS Pack está funcionando a plena carga y todos los puertos de E/S, excepto el puerto USB alimentado a 24V están conectados, en la carga máxima de cada puerto, NO utilice el puerto USB alimentado a +24 Voltios, utilice un adaptador de corriente externo para el periférico alimentado a +24 Voltios.

Por favor, asegúrese de que su consumo total de energía de periféricos no exceda lo siguiente (suponiendo que el EloPOS Pack esté funcionando a máxima capacidad de consumo):

16. Puerto USB Alimentado a +12 Voltios
La potencia máxima del USB alimentado a +12 Voltios es de 12 Voltios a 1 Amperio.

17. Bloqueo Kensington
El bloqueo Kensington es un mecanismo de seguridad antirrobo estándar para asegurar el EloPOS Pack en el lugar de montaje deseado. El candado de cable Kensington no está incluido.

18. Soporte de Montaje
El soporte tiene cuatro agujeros para montar en una mesa utilizando cuatro tornillos de montaje M4 o #8. La altura de la cabeza del tornillo debe ser de 3.0 mm (0.118”) o menos. Cuando se monta en una pared, se recomienda usar cuatro tornillos M3 o #8. La longitud del tornillo debe ser superior a 25 mm, y la altura de la cabeza del tornillo debe ser de 3.0 mm (0.118”) o menos.
