Este artículo proporciona información sobre el panel de conexión 1502LM

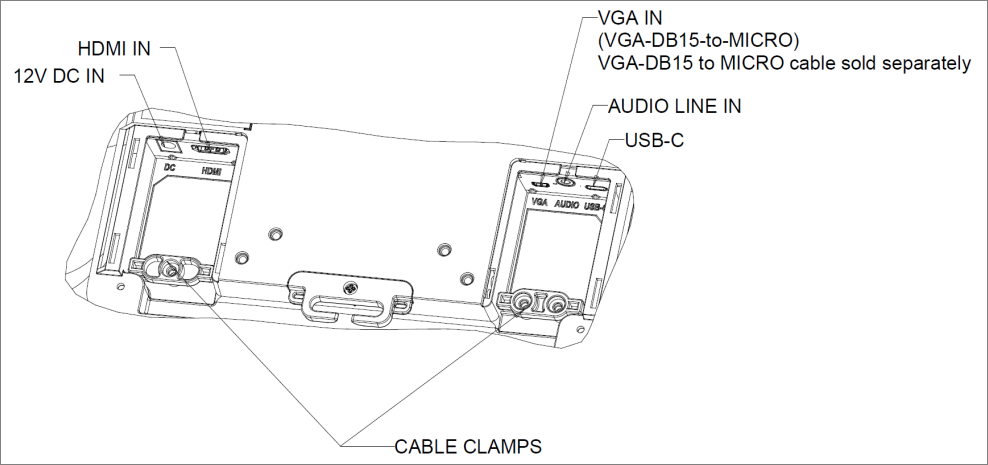

A continuación, se describe el panel de conexión Elo 1502LM y las descripciones de conexión.
- Nota: Los puntos de sujeción para cables se pueden usar para asegurar los cables con bridas. Simplemente pase las bridas a través de los puntos de sujeción y alrededor del cable para asegurar las conexiones de los cables.
Conexiones del Monitor Táctil
- Fuente de Video con HDMI y Fuente Táctil con USB Tipo-C:
1. Conecte un extremo del HDMI al conector de entrada HDMI del monitor y el otro extremo a su fuente de video HDMI.
2. Conecte el cable táctil USB (USB Tipo-A a Tipo-C) entre el conector USB Tipo-C del monitor y el puerto USB Tipo-A de su PC. Este cable solo admite USB2.0.
3. Conecte el cable de audio entre la entrada de audio del monitor y su fuente de audio (también puede usar audio integrado a través de su cable HDMI).
4. Conecte el conector de entrada del adaptador de corriente a la fuente de energía. Conecte el conector de salida DC del adaptador de corriente al conector de entrada de alimentación del monitor.
5. El monitor táctil se envía en estado APAGADO. Presione el botón de encendido para encenderlo.
2. Conecte el cable táctil USB (USB Tipo-A a Tipo-C) entre el conector USB Tipo-C del monitor y el puerto USB Tipo-A de su PC. Este cable solo admite USB2.0.
3. Conecte el cable de audio entre la entrada de audio del monitor y su fuente de audio (también puede usar audio integrado a través de su cable HDMI).
4. Conecte el conector de entrada del adaptador de corriente a la fuente de energía. Conecte el conector de salida DC del adaptador de corriente al conector de entrada de alimentación del monitor.
5. El monitor táctil se envía en estado APAGADO. Presione el botón de encendido para encenderlo.
- Fuente de Video con VGA y Fuente Táctil con USB Tipo-C:
1. Conecte un extremo del cable VGA-DB15-a-MICRO (vendido por separado Elo P/N: E710549) al conector de entrada VGA del monitor y el otro extremo a su fuente de video VGA (ajuste los tornillos del cable de video en el conector VGA para obtener el mejor rendimiento).
2. Conecte el cable táctil USB (USB Tipo-A a Tipo-C) entre el conector USB Tipo-C del monitor y el puerto USB Tipo-A de su PC. Este cable solo admite USB2.0.
3. Conecte el cable de audio entre la entrada de audio del monitor y su fuente de audio.
4. Conecte el conector de entrada del adaptador de corriente a la fuente de energía. Conecte el conector de salida DC del adaptador de corriente al conector de entrada de alimentación del monitor.
5. El monitor táctil se envía en estado APAGADO. Presione el botón de encendido para encenderlo.
2. Conecte el cable táctil USB (USB Tipo-A a Tipo-C) entre el conector USB Tipo-C del monitor y el puerto USB Tipo-A de su PC. Este cable solo admite USB2.0.
3. Conecte el cable de audio entre la entrada de audio del monitor y su fuente de audio.
4. Conecte el conector de entrada del adaptador de corriente a la fuente de energía. Conecte el conector de salida DC del adaptador de corriente al conector de entrada de alimentación del monitor.
5. El monitor táctil se envía en estado APAGADO. Presione el botón de encendido para encenderlo.
- Fuente de Video y Táctil con USB Tipo-C:
1. Conecte el cable USB Tipo-C a Tipo-C (vendido por separado Elo P/N: E710364) entre el conector USB Tipo-C del monitor y el puerto USB Tipo-C de su PC.
2. Conecte el conector de entrada del adaptador de corriente a la fuente de energía. Conecte el conector de salida DC del adaptador de corriente al conector de entrada de alimentación del monitor.
3. El monitor táctil se envía en estado APAGADO. Presione el botón de encendido para encenderlo.
Nota:
1. Diagrama de pines de USB Tipo-C mostrado en Especificaciones del Monitor.
2. Se sugiere usar el cable Elo USB Tipo-C a Tipo-C (Elo P/N: E710364) para prevenir cualquier problema de compatibilidad.
3. USB Tipo-C no proporciona energía sino solo para función de video o táctil.
2. Conecte el conector de entrada del adaptador de corriente a la fuente de energía. Conecte el conector de salida DC del adaptador de corriente al conector de entrada de alimentación del monitor.
3. El monitor táctil se envía en estado APAGADO. Presione el botón de encendido para encenderlo.
Nota:
1. Diagrama de pines de USB Tipo-C mostrado en Especificaciones del Monitor.
2. Se sugiere usar el cable Elo USB Tipo-C a Tipo-C (Elo P/N: E710364) para prevenir cualquier problema de compatibilidad.
3. USB Tipo-C no proporciona energía sino solo para función de video o táctil.
