Este artículo proporciona pasos para usar el software de la suite de imágenes NCR con el EloPOS All-In-One (AIO) Touch Computer.

Notas:

• Las reglas de la red deben permitir el puerto UDP 137 para el tráfico de NetBIOS
• El adaptador de red debe permitir NetBIOS sobre TCP/IP
• Carpeta compartida en red (ubicación para almacenar y desplegar imágenes capturadas)
• Servidor o estación de trabajo Windows
• No debe existir otro servicio DHCP en el segmento de la red
• Funciona con y sin una puerta de enlace de red
• Al agregar controladores adicionales a Boot.wim, mantener el archivo por debajo de 400MB

Descarga de la Suite de Imágenes:
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
Contenido del Archivo:

• Requisitos previos
• PXEBOOT-WINPE
• Recovery_Update
• Utilidades
• Guía del Usuario de la Suite de Imágenes NCR.doc
• ReleaseNotes.txt

Instrucciones:

1. Conectar el servidor “servidor PXE” y el EloPOS “cliente PXE” en el mismo segmento de red
2. En el servidor PXE, asignar una dirección IPv4 estática de 10.10.10.2, máscara de subred 255.255.255.0, puerta de enlace 10.10.10.1, DNS 8.8.8.8, 8.8.4.4
3. Crear una carpeta compartida en red llamada “Imágenes”
4. Ir a la carpeta \PXEBOOT-WINPE\UEFI\ y lanzar tftpd32.exe

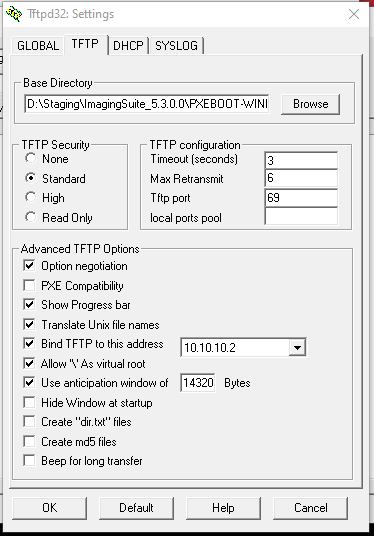

5. Configurar la pestaña TFTP con los ajustes mostrados abajo

6. A continuación, configurar la pestaña DHCP con los ajustes mostrados abajo

7. En la ventana principal de Tftpd32, seleccionar la interfaz del servidor 10.10.10.2

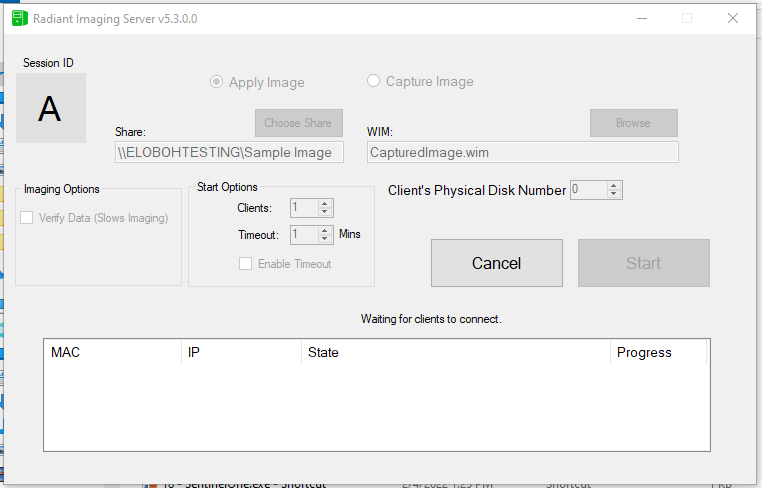

8. Ir a la carpeta \ImagingSuite_5.4.0.4\Utilities\ y lanzar ImagingServer.exe
9. Seleccionar Capturar o Aplicar Imagen. En este ejemplo, tenemos una imagen capturada lista.
10. Hacer clic en Elegir Compartir y seleccionar la carpeta compartida en red “Imágenes”
11. Introducir las credenciales permitidas para acceder a la carpeta compartida
12. Hacer clic en Navegar para seleccionar una imagen previamente capturada (.wim)
13. Hacer clic en Iniciar

14. En el cliente PXE, habilitar el arranque PXE y modo UEFI en la configuración del BIOS
15. Realizar un arranque de red IPv4
16. Esperar a que el cliente PXE reciba una dirección DHCP del servidor PXE
17. Esperar a que el cliente PXE descargue el archivo de arranque boot.wim.
18. Esperar a que el cliente PXE ingrese al entorno de pre-arranque y cargue el controlador de red.
19. Esperar a que el cliente PXE inicie automáticamente ImageClient.exe
20. Elegir Conectar al servidor NCR
21. Si aparece la dirección IP del servidor PXE, el cliente PXE está listo para recibir una imagen.

Otras notas:

• Cuando boot.wim es mayor que 400MB, EloPOS fallará. Eliminar controladores innecesarios para reducir el tamaño del archivo. Usar la utilidad DISM en Windows para modificar y limpiar archivos .wim.
• ImagingServer.exe utilizará el servicio NetBIOS para comunicarse con ImageClient.exe
