Este artículo proporciona pasos para instalar la correa de mano HS10 en el computador móvil M50.

Estas instrucciones están escritas para Elo P/N:E994659, correa de mano HS10 para el computador móvil M50. También se incluye una guía de instalación rápida en la caja que se puede descargar AQUÍ .

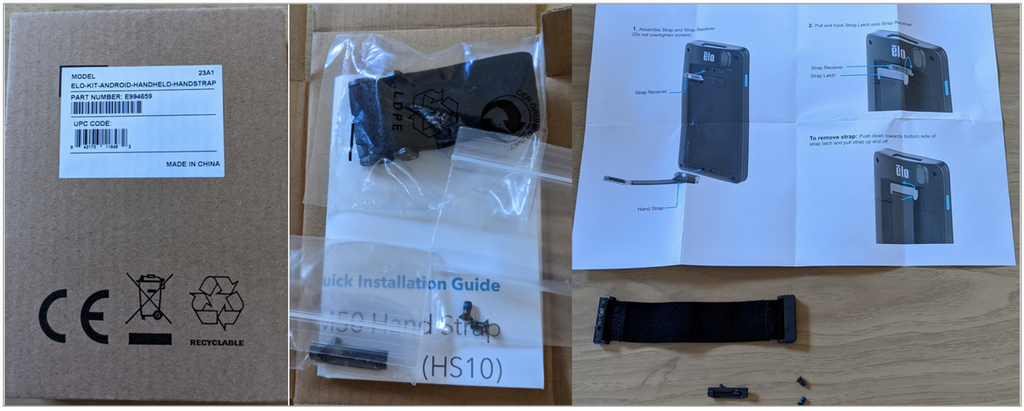

1. Retire la correa de mano y todo el contenido de la caja.

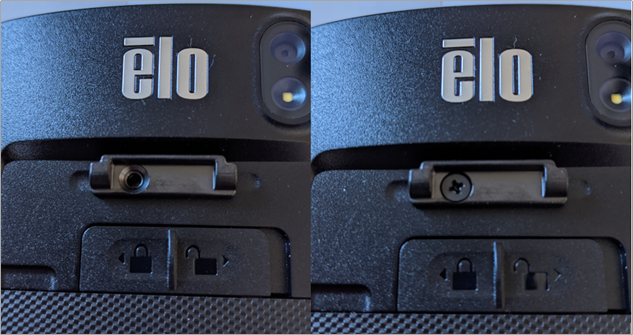

2. Coloque el receptor de correa en la ranura superior con el orificio para tornillo en el lado izquierdo - fije el tornillo (no lo apriete demasiado).
Nota: El tornillo requerirá algo de presión al principio para enroscarse a través del orificio en el receptor de la correa, una vez que el tornillo esté a través del orificio se enroscará en el orificio del dispositivo con un esfuerzo mínimo.

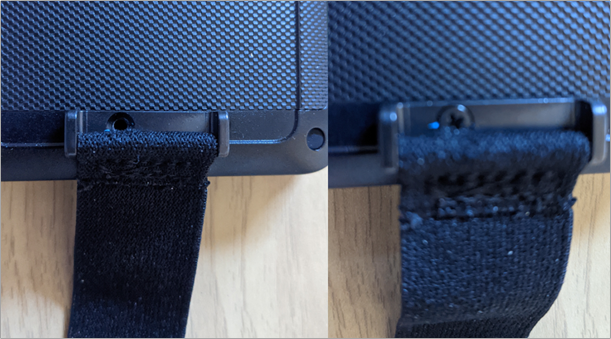

3. Fije la correa de mano en la sección inferior asegurándose de que el orificio para tornillo esté en el lado izquierdo. El tornillo se enroscará igual que el receptor de la correa en el Paso 2

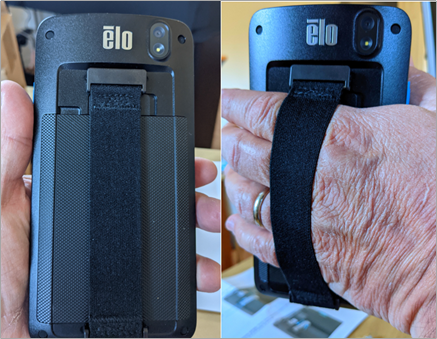

4. Tire y enganche el gancho de la correa en el receptor de la correa.



5. Para quitar la correa: Presione hacia abajo en el lado inferior del gancho de la correa y tire de la correa hacia arriba y fuera.
