Este artículo proporciona los pasos para actualizar la versión del firmware de video utilizando un cable USB, en el monitor Elo ET1903LM

El último firmware en el momento de escribir esto está adjunto y es: 20201125_sw001903RevE

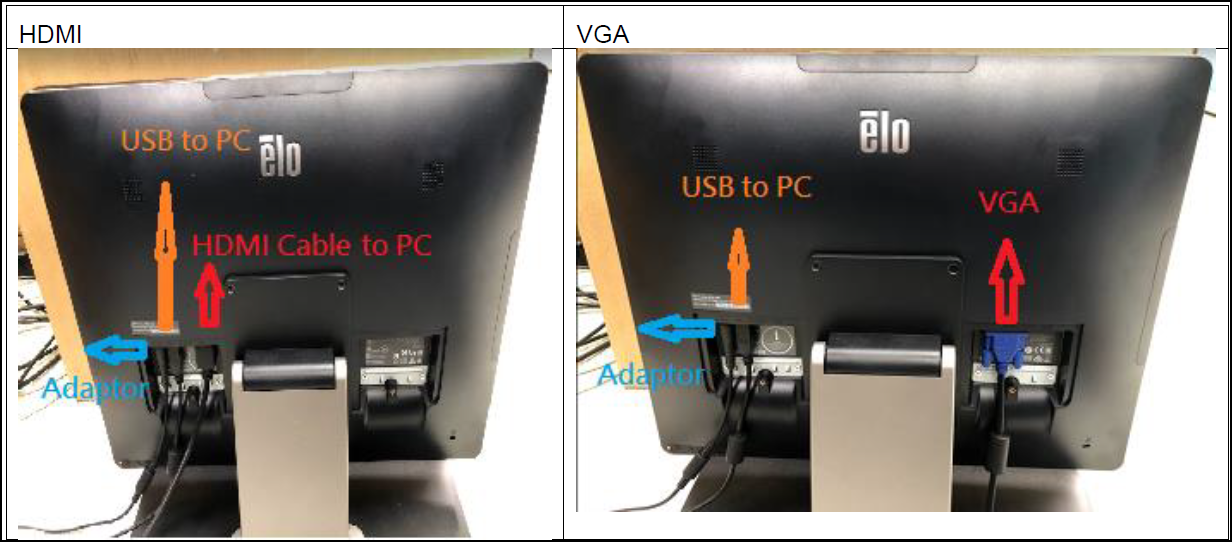

Pasos de Conexión de Hardware

1. Conectar el cable USB entre el PC y la pantalla.
2. Conectar el cable HDMI o VGA entre la pantalla y el PC.
3. Encender el monitor y asegurarse de que esté en modo de visualización.

Pasos para la Actualización del FW

1. Instalar la configuración de software: RTD Tool 3.7 (adjunto a este artículo)

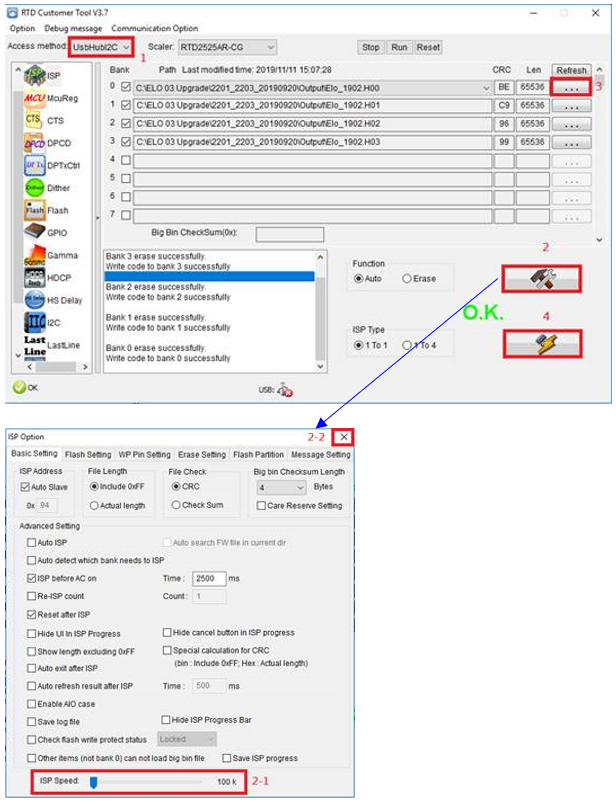

2. Ejecutar la utilidad RTD Customer Tool
   • Paso 1: Método de acceso Seleccionar ”USBHubI2C”
   • Paso 2: Hacer clic en el botón de la herramienta
     • 2-1: Velocidad ISP seleccionar ”100K”
     • 2-2: Apagar la ventana emergente
   • Paso 3: Seleccionar los archivos de firmware (adjuntos a este artículo)
   • Paso 4: hacer clic en  para actualizar el firmware

Verificación de la Versión del Firmware
Para encontrar la versión del FW necesitarás ingresar al menú OSD de fábrica del monitor.

1. Apagar el monitor utilizando el botón POWER.

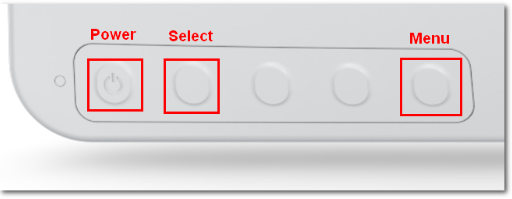

2. Presionar los botones POWER y SELECT en la parte posterior del monitor al mismo tiempo y mantenerlos presionados.



3. Cuando la pantalla se encienda, liberar y presionar el botón MENU.

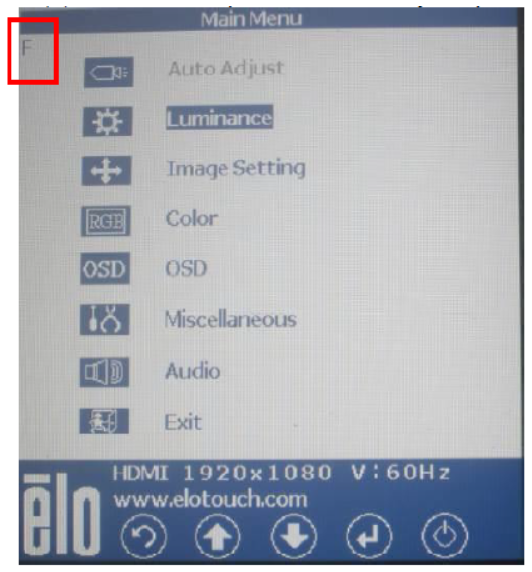

4. Usar los botones de navegación IZQUIERDA y DERECHA para llegar a la “F” en la esquina superior izquierda y presionar el botón SELECT para abrir el menú de fábrica.

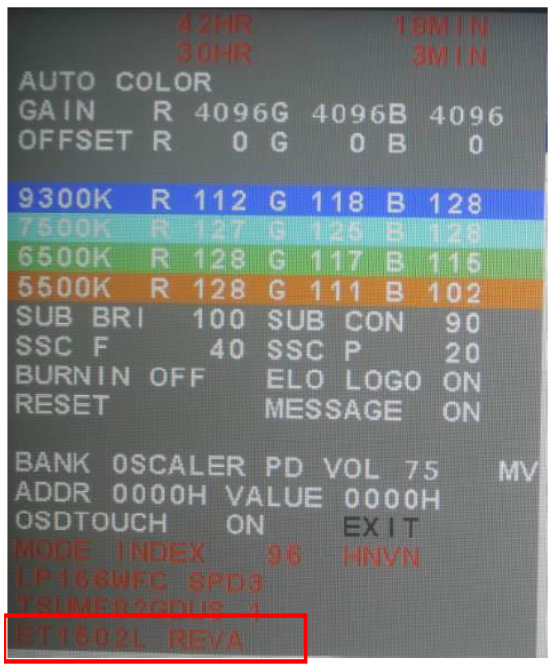

5. Ahora estás en el menú OSD de fábrica. El FW se mostrará en la parte inferior del menú.*


*Las gráficas anteriores pueden no reflejar tu producto actual, sino que son solo un ejemplo.
