Este artículo proporciona instrucciones para quitar la base del monitor táctil Elo 2201L. Esto se requiere típicamente para el montaje VESA o el servicio.

Instrucciones

1. Coloque el Monitor Boca Abajo

Coloque el monitor sobre una superficie limpia, plana y suave con la pantalla hacia abajo para evitar daños.

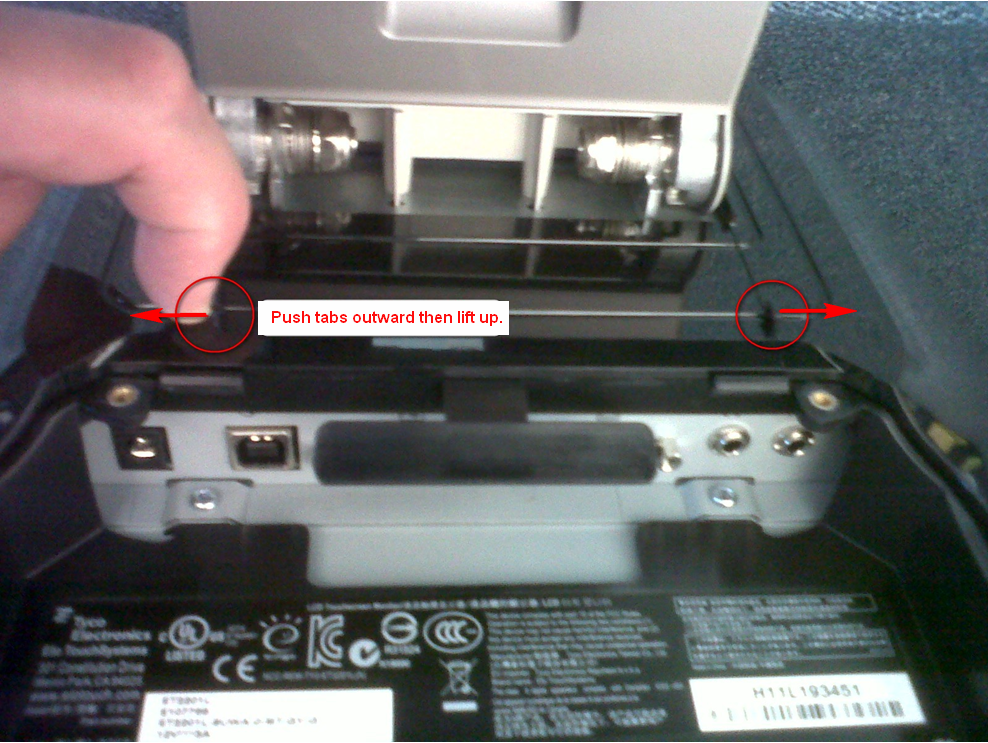

2. Quite la Cubierta Plástica Central Trasera

Empuje las dos lengüetas de retención hacia afuera y levante para quitar la cubierta plástica central de la parte trasera del monitor.

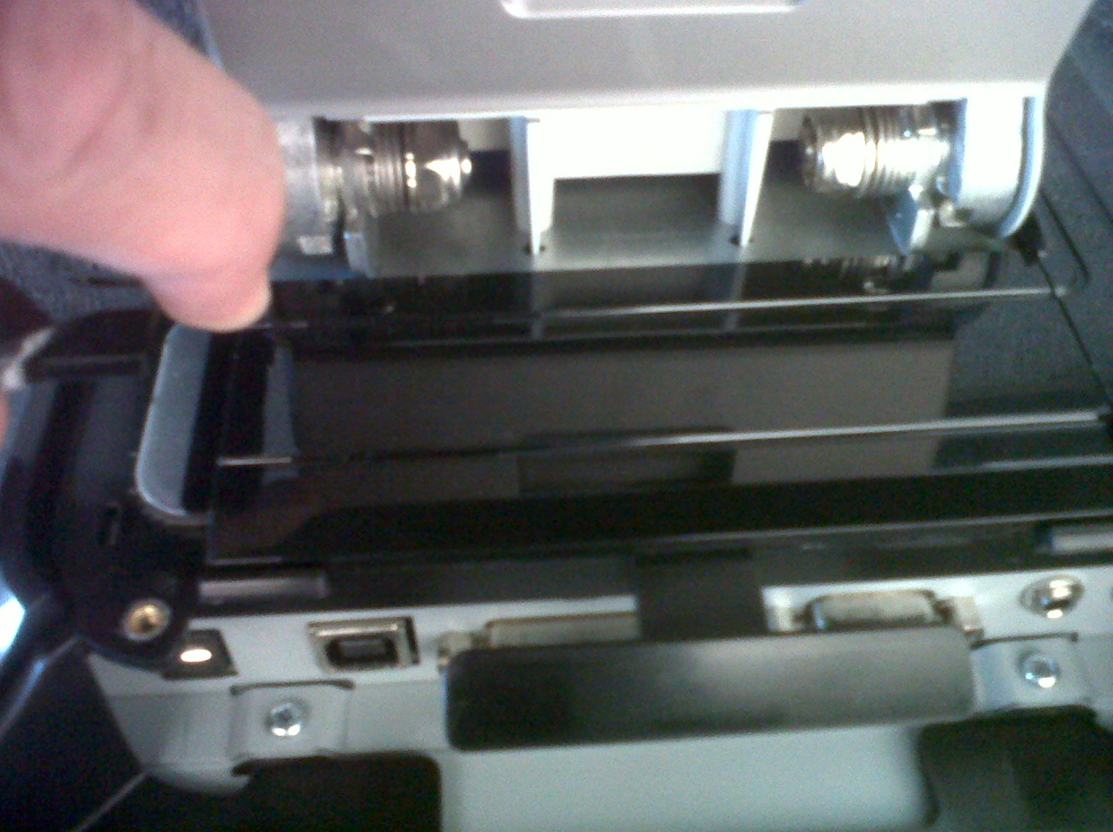

3. Quite las Cubiertas Plásticas Laterales

Tire hacia afuera de las lengüetas de retención ubicadas en cada pieza plástica lateral, luego tire hacia arriba para quitar ambas cubiertas.

4. Confirme que se han Quitado Todas las Cubiertas Plásticas

Asegúrese de que todos los componentes plásticos mostrados a continuación se hayan quitado para exponer el área de montaje VESA.

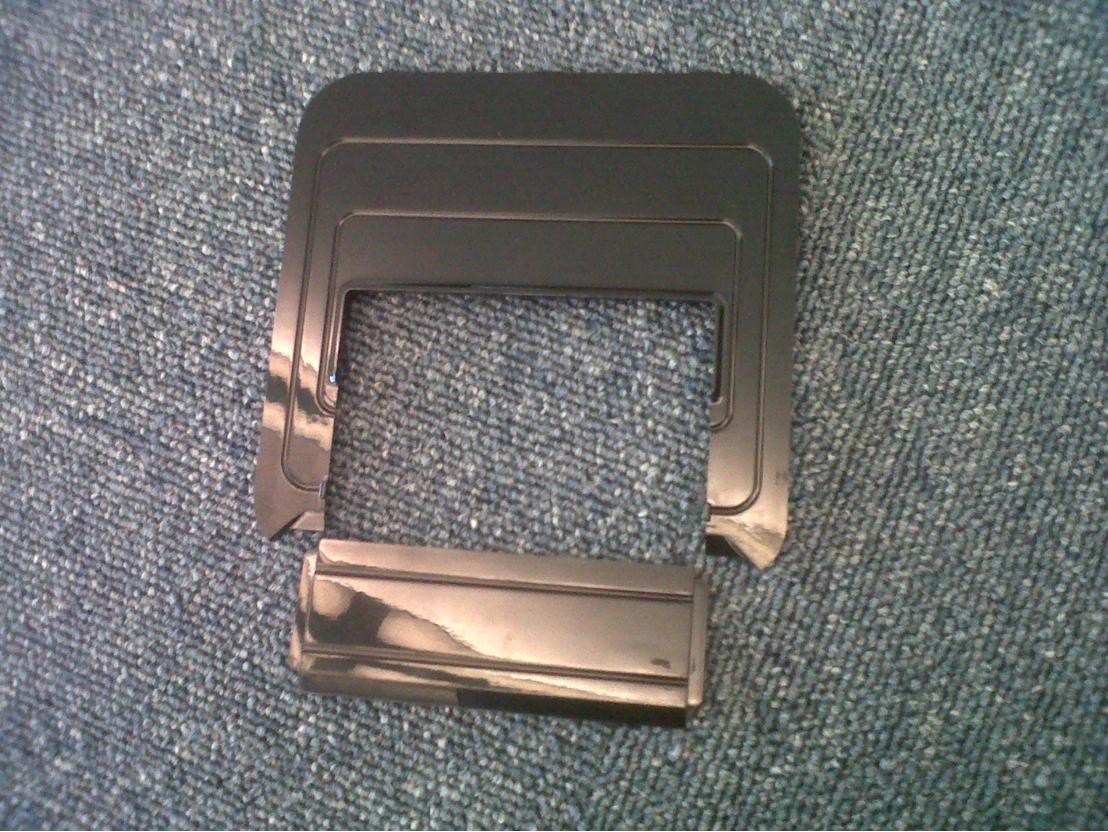

                     Partes plásticas que deben ser retiradas antes de acceder a los tornillos VESA

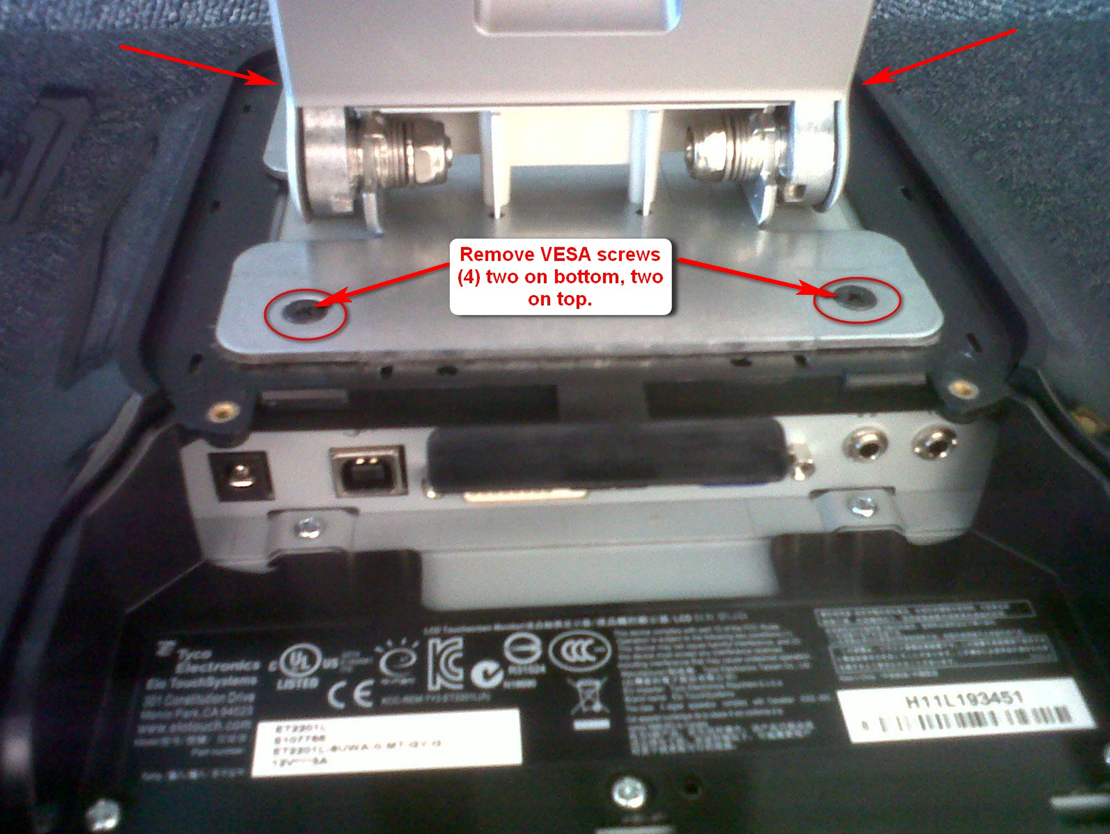

5. Quite los Tornillos VESA

Utilice un destornillador para quitar los tornillos VESA que ahora son visibles debajo de las cubiertas plásticas. Estos tornillos aseguran la base al monitor.

6. Levante la Base

Una vez que se hayan quitado los tornillos, levante la base alejándola de la parte trasera del monitor.

Notas Adicionales

• Conserve todos los tornillos y piezas plásticas para un futuro ensamblaje si es necesario.

• No fuerce ninguna parte. Si se siente resistencia, verifique nuevamente si hay lengüetas o tornillos restantes.

• Para la reinstalación, invierta los pasos anteriores.
