Este artículo explica cómo eliminar o reemplazar el adaptador de Wi-Fi en los computadores táctiles todo en uno X-Series de Elo.

Esta guía está destinada a ingenieros de TI, ingenieros de sistemas, ingenieros eléctricos y usuarios finales. Si necesita asistencia adicional después de seguir esta guía, comuníquese con el Soporte Técnico de Elo en www.elotouch.com.

Equipo Requerido

• Superficie protectora plana
• Computador táctil todo en uno X-Series de Elo
• Destornillador Phillips pequeño
• Cinta aislante, si no se va a reemplazar el adaptador de Wi-Fi
• Adaptador de Wi-Fi de repuesto, si se está reemplazando el módulo

Procedimiento

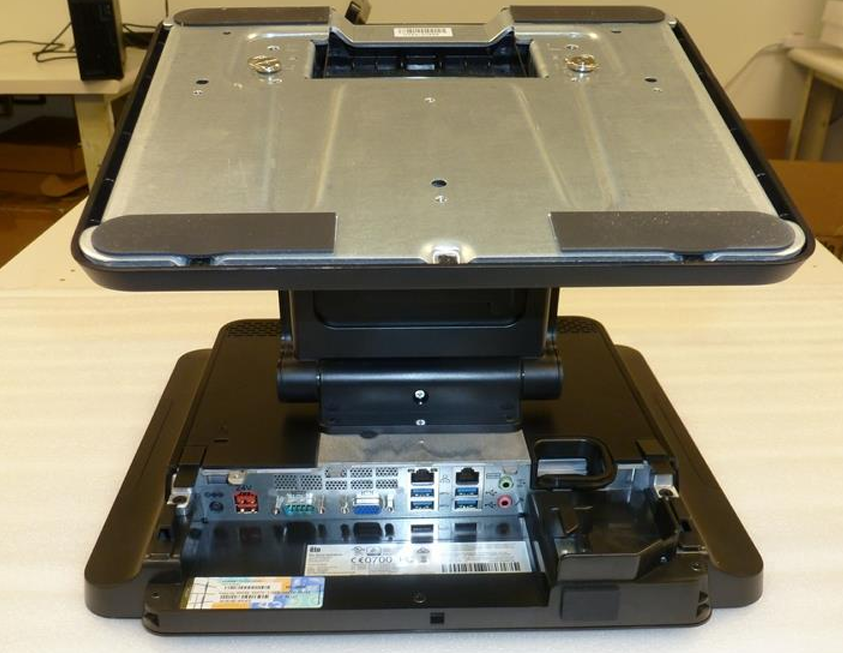

1. Coloque la unidad sobre una superficie protectora
   Coloque la unidad X-Series con la cara hacia abajo sobre una superficie protectora plana.

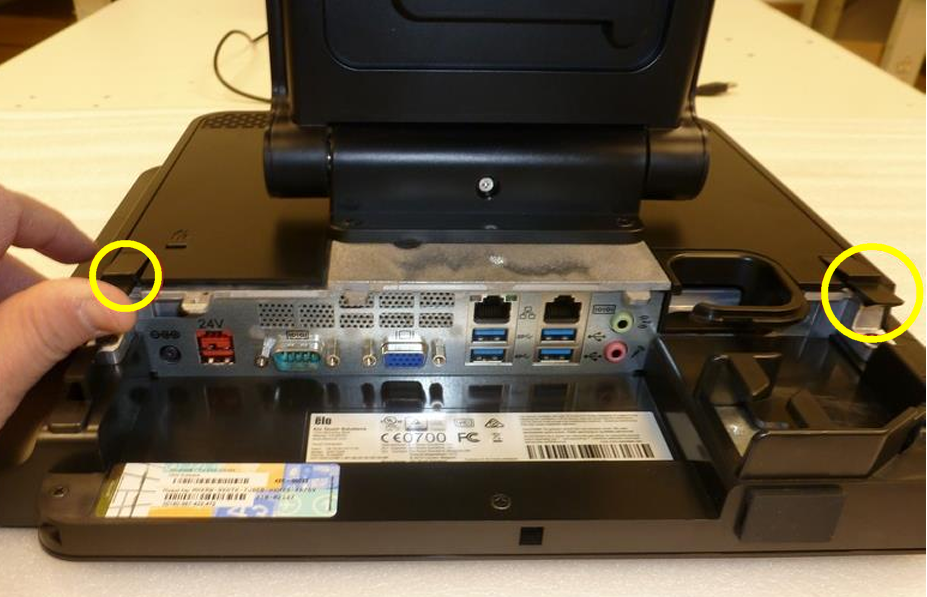

2. Retire la tapa trasera
   Tire hacia arriba de las dos pestañas ubicadas en la parte inferior de la tapa trasera, luego empuje hacia arriba y hacia adelante para quitar la tapa.

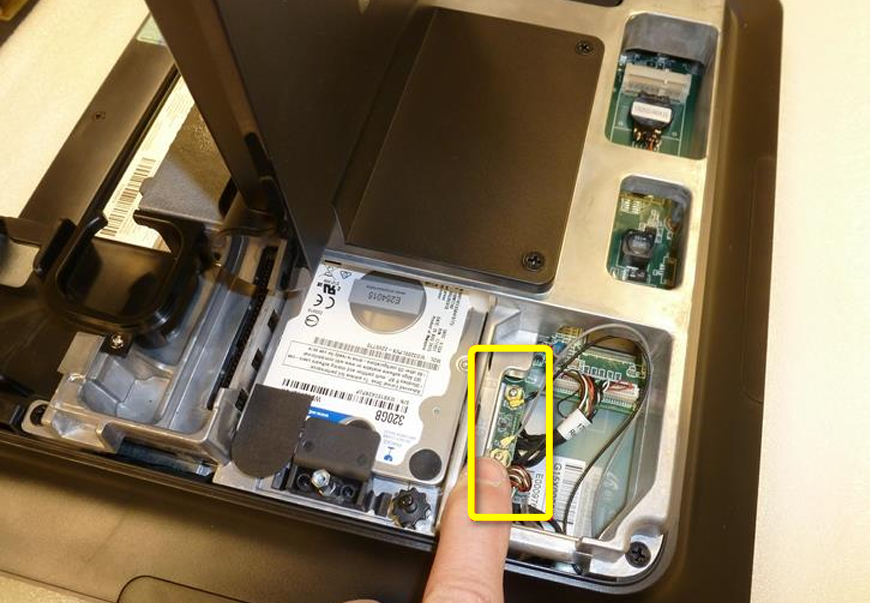

3. Desconecte los cables de la antena
   Ubique el adaptador de Wi-Fi en la esquina superior derecha de la unidad y desconecte los cables de la antena negra y gris del adaptador.

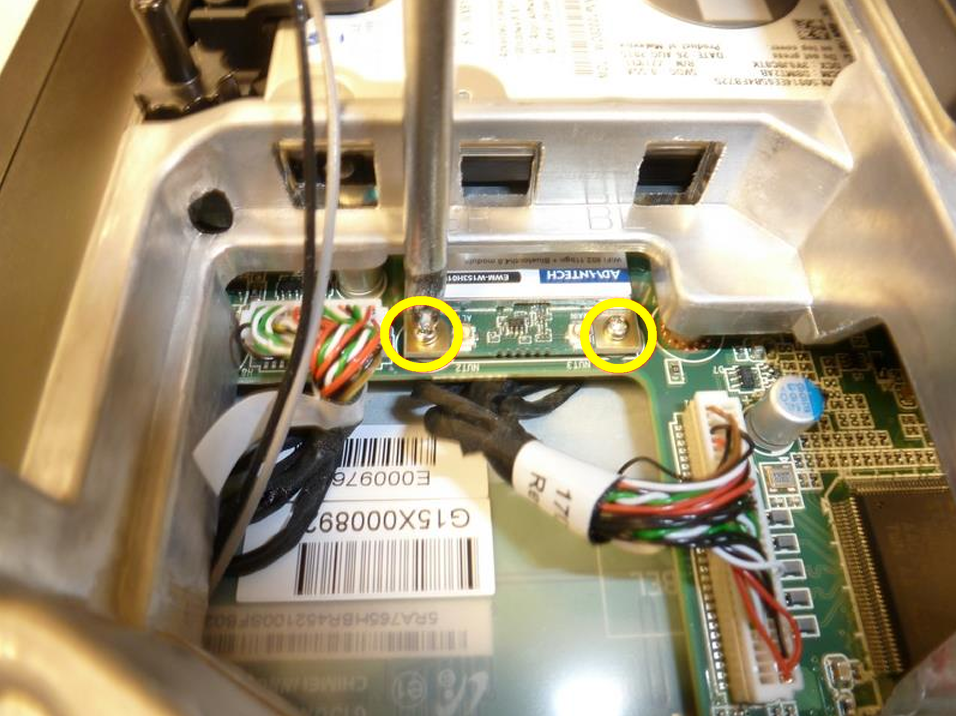

4. Retire los tornillos del adaptador
   Use un destornillador Phillips pequeño para quitar los dos tornillos que aseguran el adaptador de Wi-Fi.

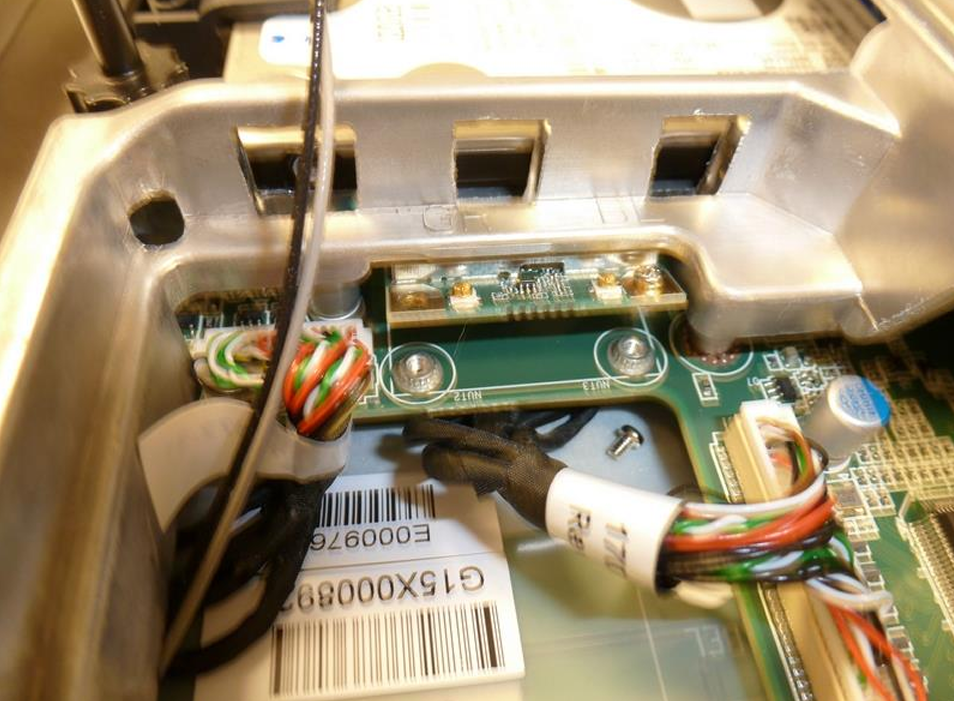

5. Levante el adaptador de Wi-Fi
   Una vez que se han retirado los tornillos, el adaptador de Wi-Fi se levantará hacia arriba desde la ranura.

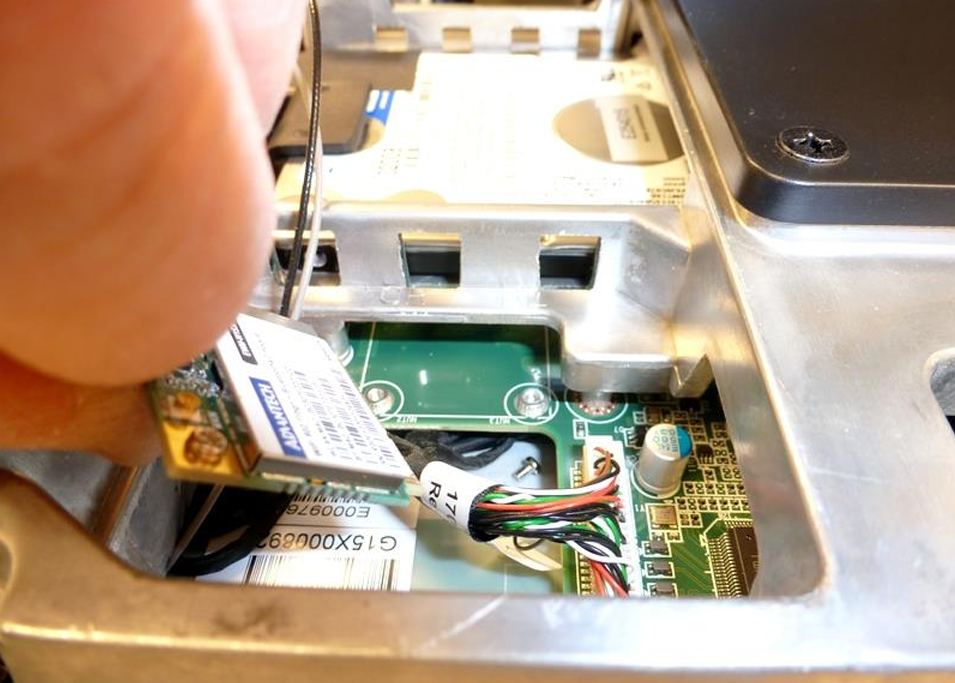

6. Retire el adaptador
   Retire cuidadosamente el adaptador de Wi-Fi de la unidad.

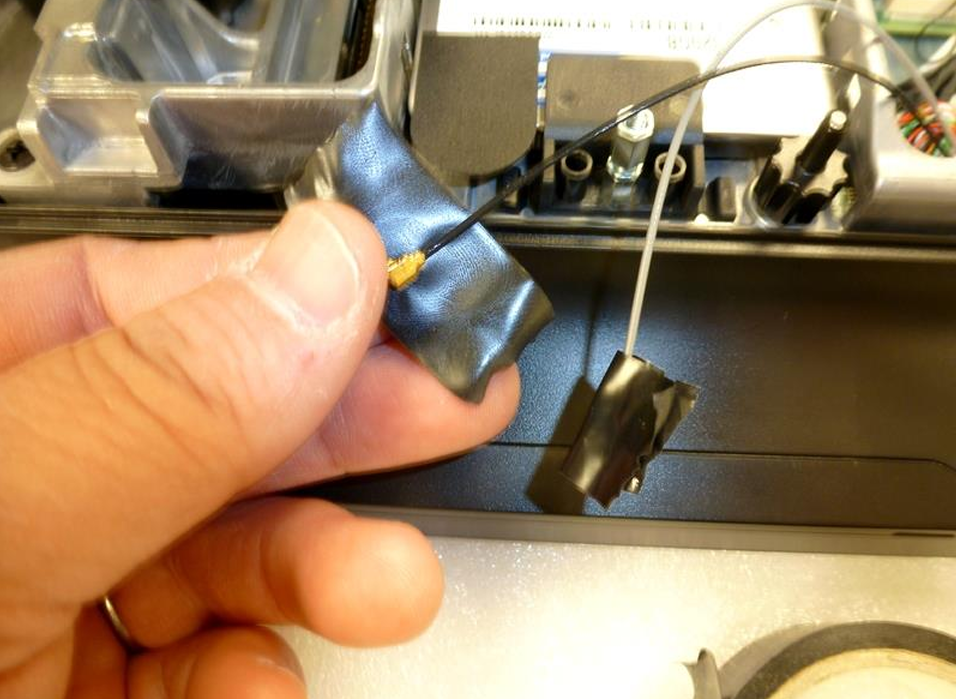

7. Instale el reemplazo o proteja los conectores
   Si el adaptador de Wi-Fi no se va a reemplazar, envuelva los conectores de la antena con cinta aislante para ayudar a prevenir cortocircuitos eléctricos accidentales. Si está instalando un adaptador de reemplazo, deslice el nuevo adaptador en la ranura y vuelva a ensamblar la unidad invirtiendo los pasos anteriores.

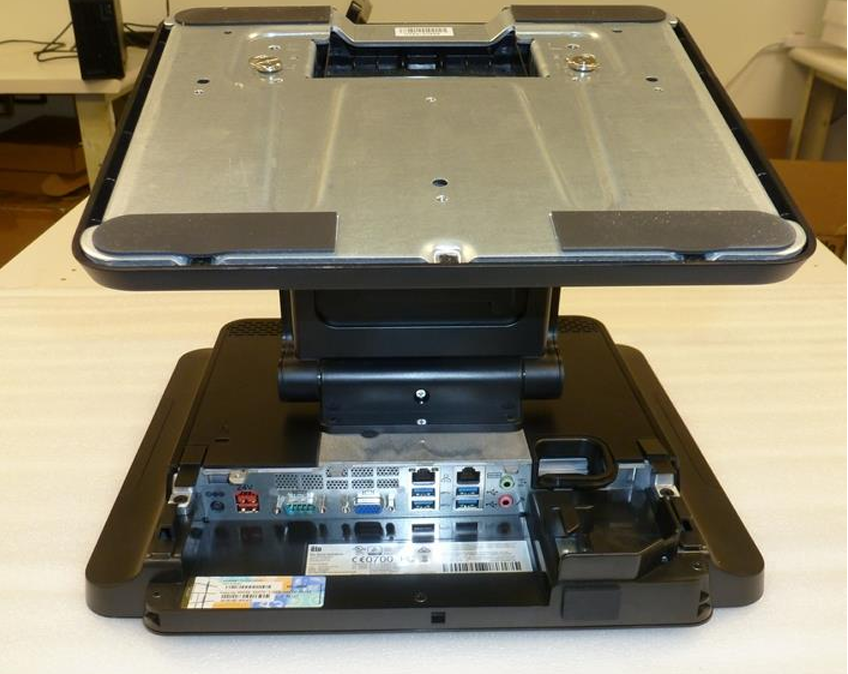

8. Vuelva a instalar la tapa trasera
   Reemplace la tapa trasera para completar el procedimiento.



Notas Adicionales

• Maneje los conectores de la antena con cuidado para evitar dañar los pines del conector.
• Mantenga los tornillos retirados en un lugar seguro durante el desensamblaje.
• Vuelva a ensamblar la unidad en el orden inverso al desensamblaje.
