Este artículo explica cómo configurar el lector NFC Elo UIC680 para leer tarjetas MIFARE®. Cubre la instalación de las utilidades requeridas, la carga del firmware MIFARE, la verificación de la versión del firmware, la habilitación del modo MIFARE y la prueba de operación de la tarjeta.
ℹ Antes de Comenzar

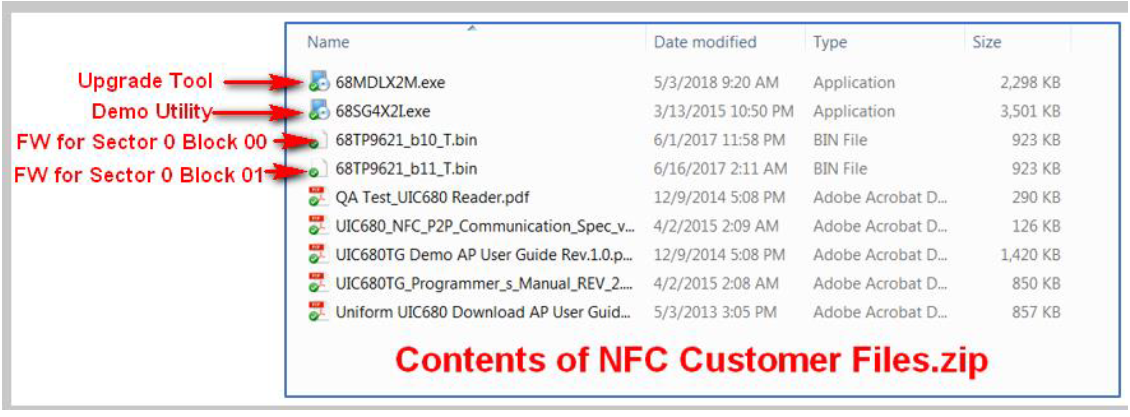

Antes de iniciar este procedimiento, descargue y extraiga el archivo adjunto NFC Customer Files.zip en una carpeta local en su computadora. El paquete contiene el firmware, la utilidad de actualización, la utilidad de demostración y archivos de soporte requeridos para este procedimiento.
Antes de iniciar este procedimiento, descargue y extraiga el archivo adjunto NFC Customer Files.zip en una carpeta local en su computadora. El paquete contiene el firmware, la utilidad de actualización, la utilidad de demostración y archivos de soporte requeridos para este procedimiento.

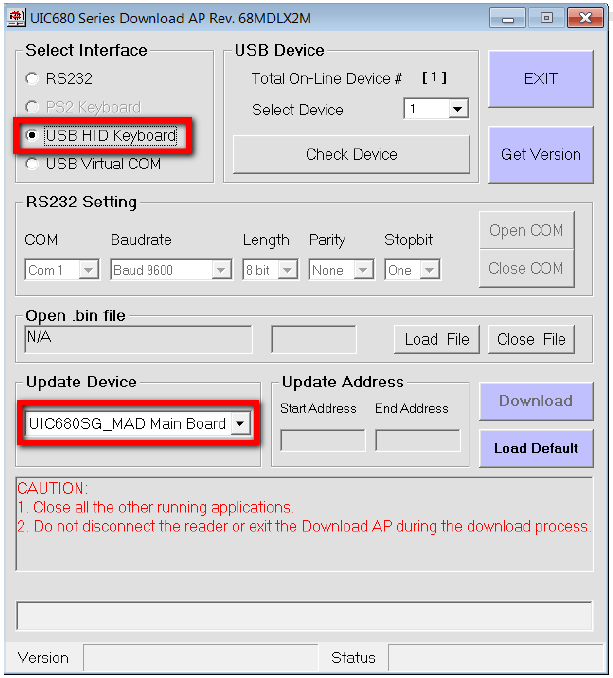

Paso 1 — Instalar la Utilidad de Actualización
- Ejecute 68MDLX2M.exe.
- Seleccione USB HID Keyboard.
- En la lista desplegable de Actualizar Dispositivo, seleccione: UIC680SG_MAD Main Board
Paso 2 — Cargar el Firmware MIFARE

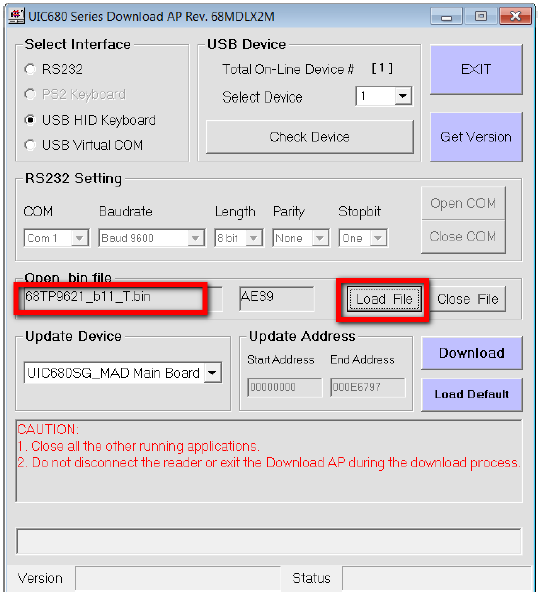

- Haga clic en Cargar Archivo.
- Busque el archivo de firmware requerido.
⚠ Selección de Firmware
- 68TP9621_b11_T.bin — Lee Sector 0 / Bloque 01 (recomendado para la mayoría de las aplicaciones).
- 68TP9621_b10_T.bin — Lee Sector 0 / Bloque 00.
Utilice el firmware que coincida con el diseño de sus tarjetas MIFARE.

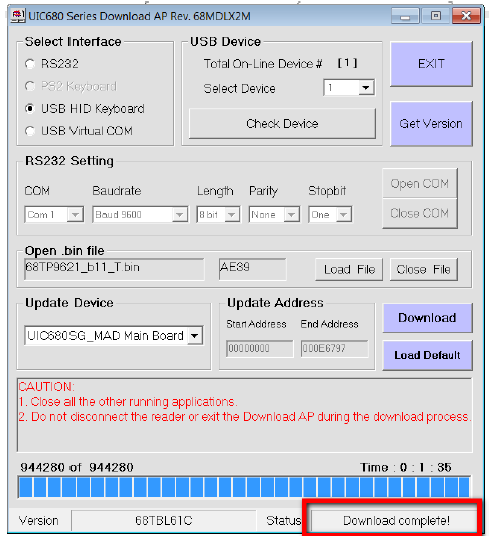

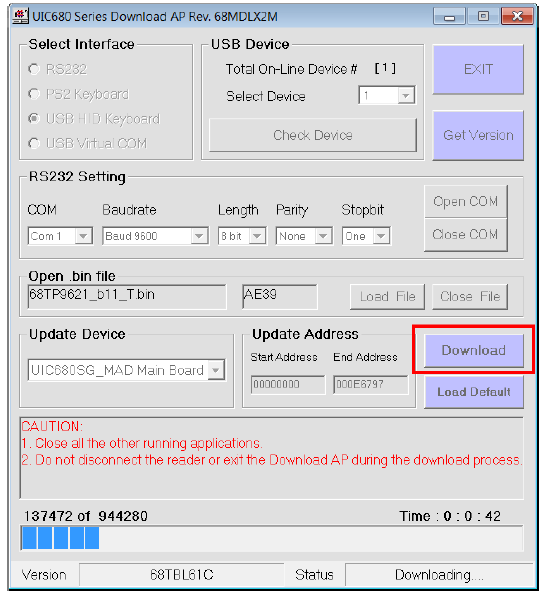

- Haga clic en Descargar para comenzar a programar el lector.
- Espere aproximadamente uno a dos minutos mientras se descarga el firmware. El lector emitirá varios pitidos durante la programación.
- Verifique que el campo de estado muestre: ¡Descarga Completa!

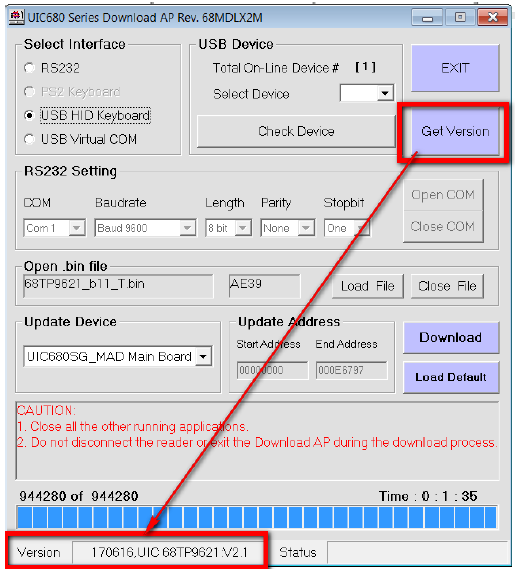

Paso 3 — Verificar la Versión del Firmware
- Haga clic en Obtener Versión.
- Verifique que la versión del firmware sea 170616.
- Haga clic en Salir.
Paso 4 — Habilitar Modo MIFARE

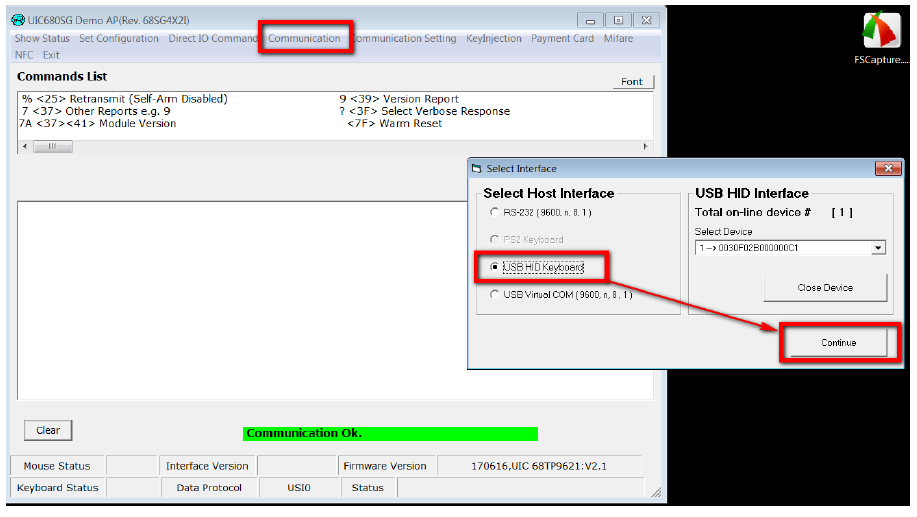

- Ejecutar la Utilidad de Demostración UIC680SG: 68SG4X2I.exe
- Seleccione la pestaña de Comunicación.
- Elija: USB HID Keyboard
- Haga clic en Continuar.

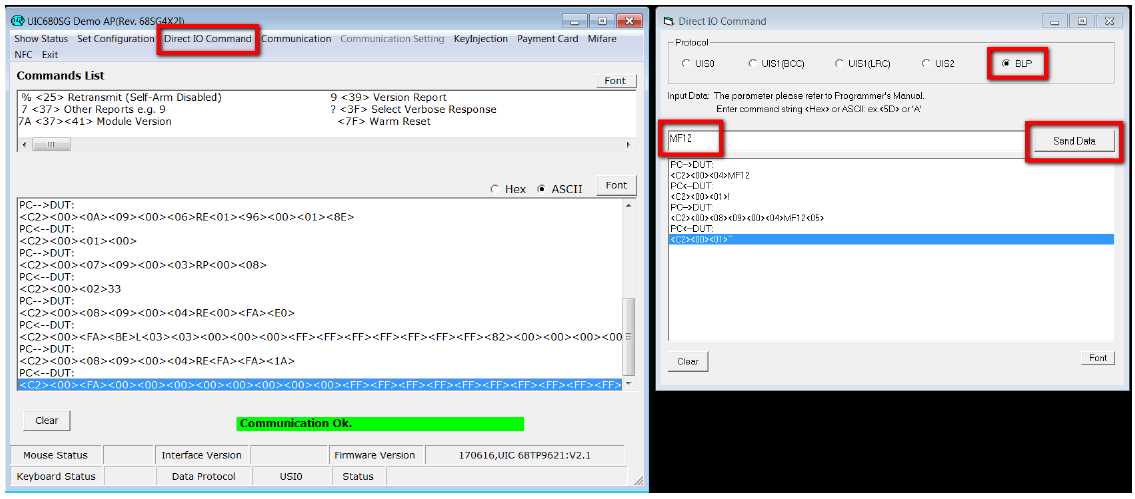

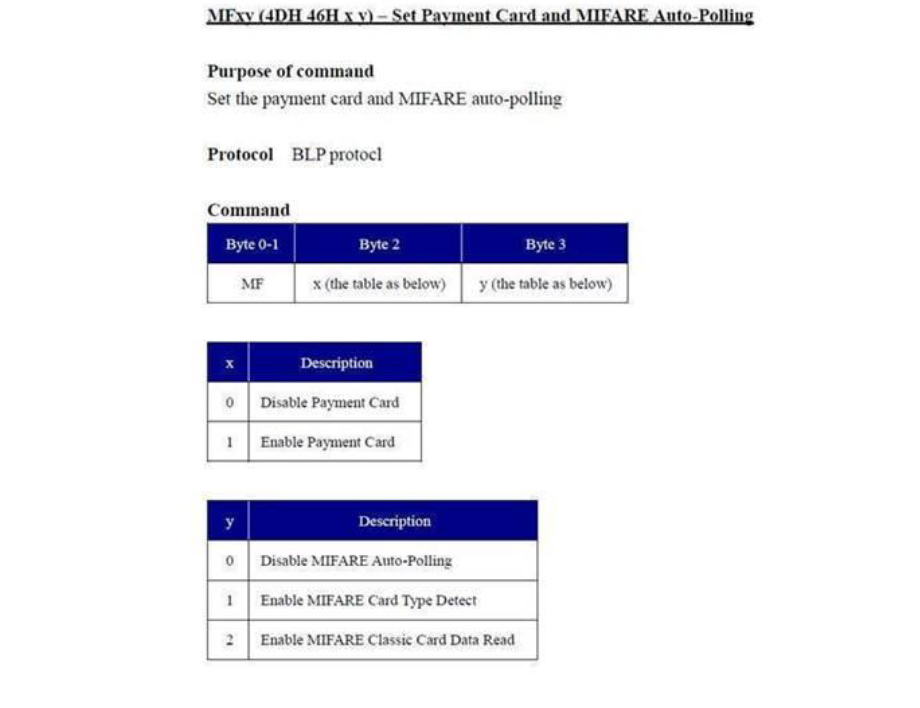

Paso 5 — Enviar el Comando MIFARE
- Seleccione la pestaña de Comando IO Directo.
- Elija BLP como protocolo.
- Ingrese MF12.
- Haga clic en Enviar Datos.
Paso 6 — Reiniciar el Lector
Desconecte el cable USB del lector UIC680 y conéctelo nuevamente para realizar un ciclo de energía completo.
Paso 7 — Probar el Lector
- Abra el Bloc de notas de Windows.
- Presente una tarjeta MIFARE al lector.
- Verifique que aparezcan los datos de la tarjeta.
Resolución de Problemas
⚠ Si la Tarjeta No Se Lee
- Regrese a la pantalla de Comando IO Directo.
- Envía el comando MF15.
- Reinicie el lector.
- Pruebe la tarjeta nuevamente.

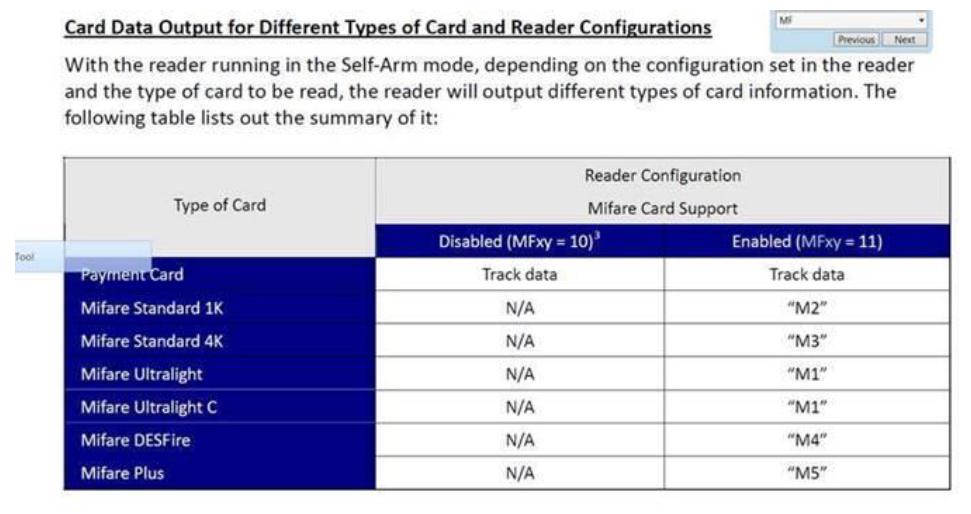

Si es necesario, pruebe los modos de operación restantes: MF10, MF11, MF12, MF13, MF14, MF15
Es necesario un ciclo de energía completo después de cada cambio de modo.

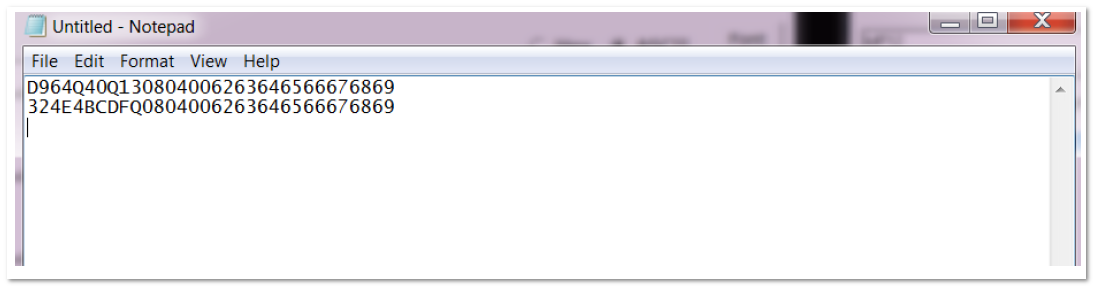

Salida de Ejemplo
Los siguientes ejemplos muestran lecturas exitosas de tarjetas MIFARE después de la configuración.

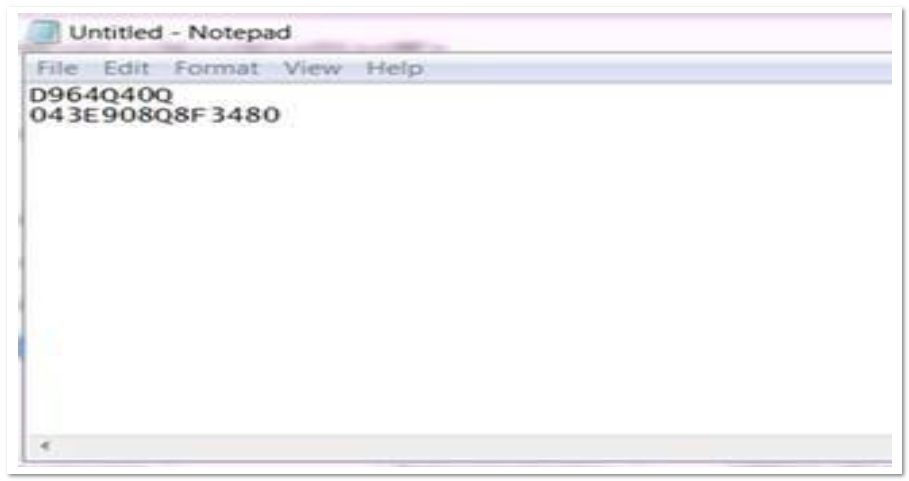

Datos del Ejemplo del Bloque 0
