Este artículo proporciona los pasos a seguir para instalar un 0702L en la parte trasera de una unidad i-Series 4.0

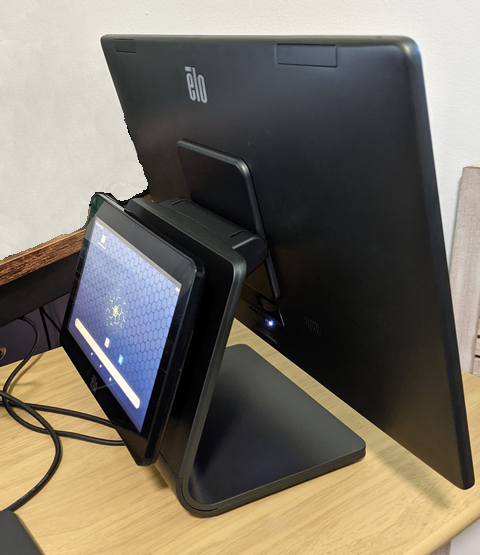

Pasos para instalar el monitor táctil Elo 0702L como una pantalla de cliente orientada hacia atrás en la parte trasera de un soporte i-Series 4.0.

Hardware Necesario

• P/N: E796382, Monitor Táctil 0702L
• Pizarra Elo i-Series 4.0 con Soporte
• 4x Tornillos Phillips M4 x 0.5 x 18mm
• Destornillador Phillips

Software Necesario

• DisplayLink Presenter para Android

Pasos

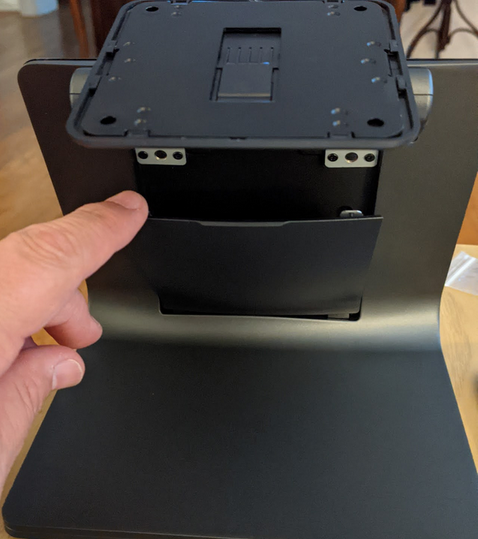

1. Retire la tapa del cable en la parte frontal del soporte

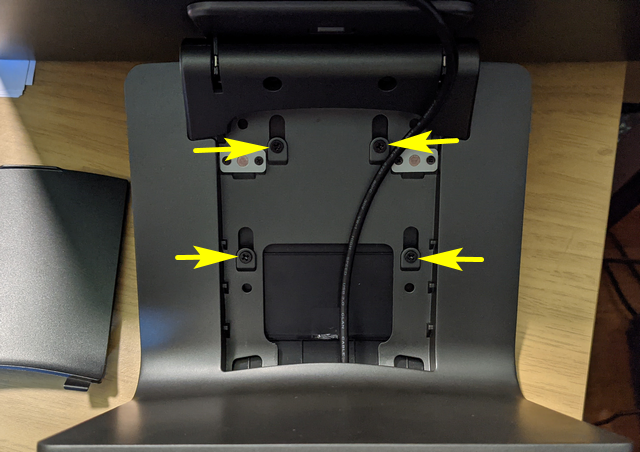

2. Retire los 4 tornillos indicados a continuación

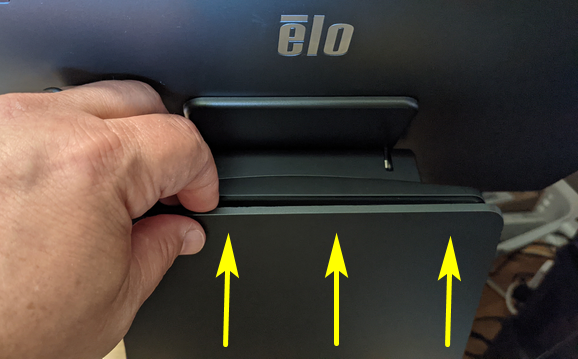

3. Deslice la tapa trasera hacia arriba y fuera del soporte

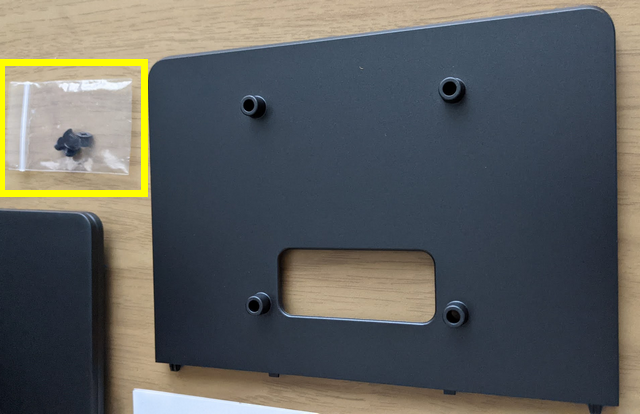

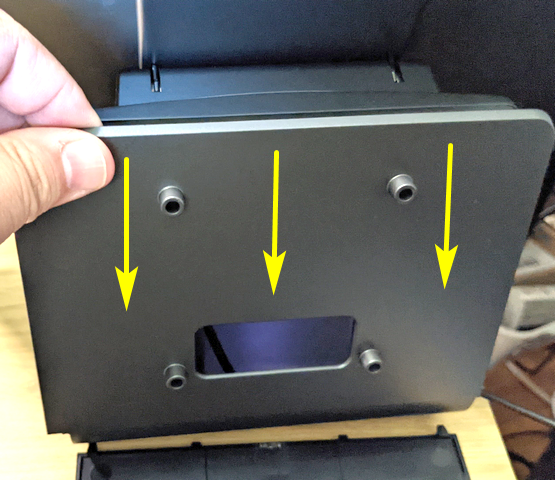

4. Deslice el adaptador de montaje VESA de 75 mm hacia abajo en su lugar en la parte trasera del soporte



5. Use los tornillos Phillips que vinieron con el soporte i-Series 4.0 para asegurar el adaptador de montaje VESA al soporte

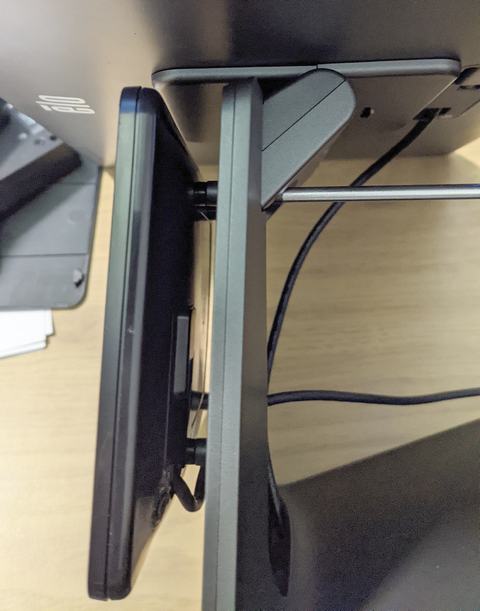

6. Alinee el monitor táctil 0702L con los 4 espárragos de montaje en el adaptador de montaje VESA y asegure con los tornillos Philips M4 x 18mm




7. Pase el cable Y del 0702L a través de la ruta del cable en el soporte y conecte los conectores USB al hub USB de i-Series 4.0

8. Coloque la tapa del cable de vuelta en la parte frontal del soporte

9. Descargue e instale la aplicación DisplayLink Presenter

10. El monitor táctil 0702L ahora debería estar completamente funcional
