Este artículo describe la definición de pines y el puerto RJ-50 en el dispositivo EloPOS Pack

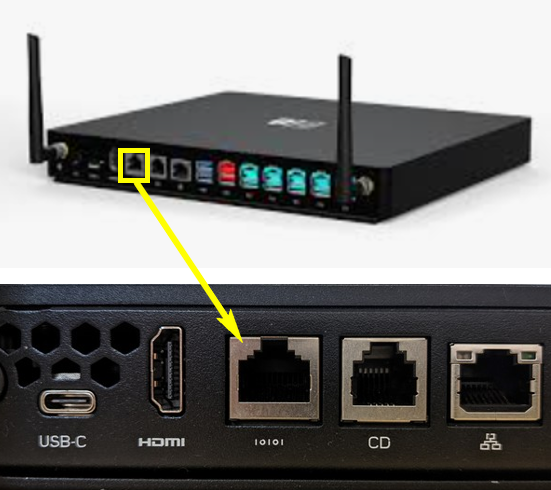

Las fotos a continuación indican la ubicación del puerto RJ-50 en el dispositivo EloPOS Pack.

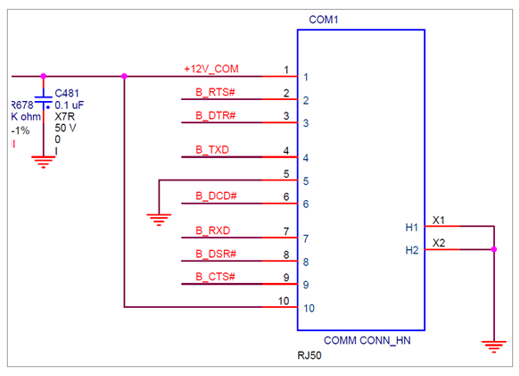

Definición de pines del puerto RJ-50 y líneas de señal

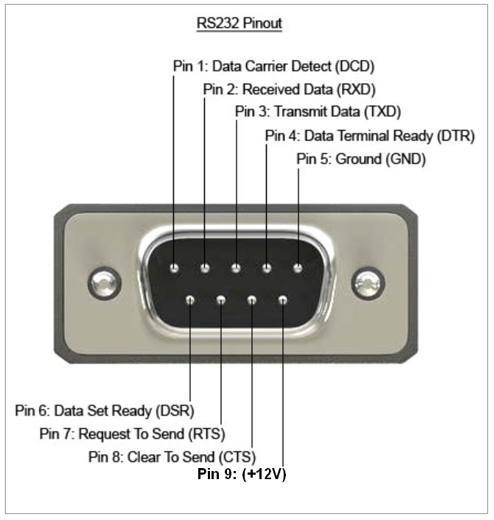

El EloPOS Pack se envía con un cable RJ-50 a DB-9. A continuación se muestra el pin-out del conector DB-9.
