Este artículo proporciona información sobre la disposición y las conexiones en el E-Series 2 All-In-One (AIO) Touch Computer.

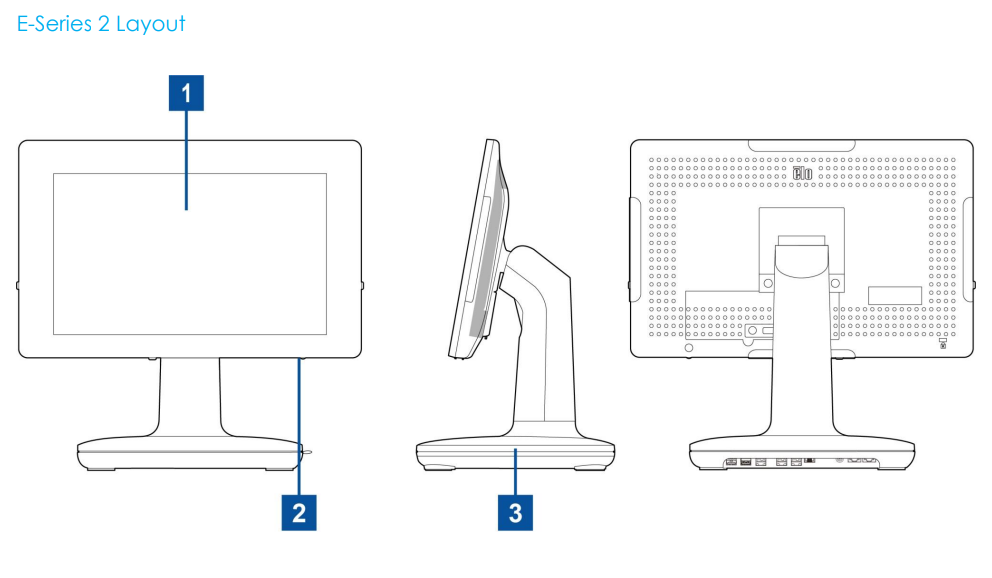

La disposición y conexiones del E-Series 2 se muestran a continuación.

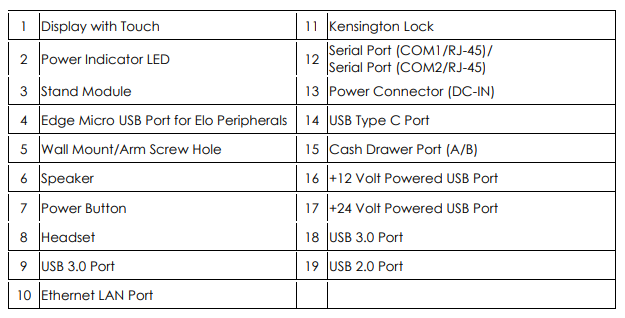

Lo siguiente se puede encontrar en el Manual del Usuario E-Series 2 .pdf

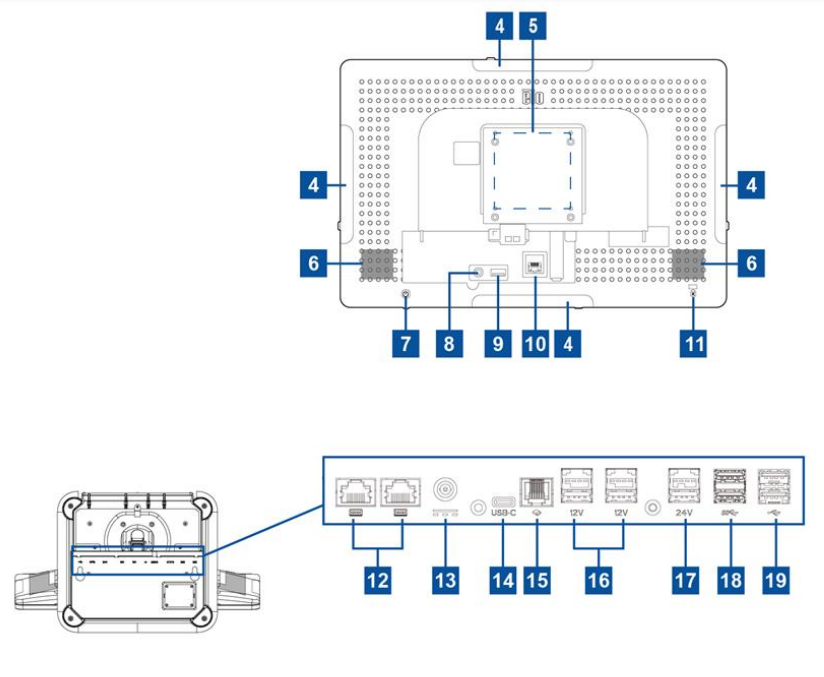

1. Pantalla táctil
El modelo está disponible con las siguientes tecnologías táctiles.

• TouchPro, capacitivo de proyección de borde cero (PCAP)

2. LED Indicador de Poder
El LED indicador de poder muestra el estado del computador táctil. Consulte la Sección 3 del Manual del Usuario para más detalles.

3. Módulo de Soporte
El módulo de soporte tiene un diseño robusto que soporta computadores táctiles Elo All-in-one.

4. Puerto Micro USB en el Borde (kit de accesorios - conexiones)
El E-Series 2 incluye cuatro puertos USB en el borde en la pantalla para montar periféricos opcionales. Los periféricos se pueden montar y fijar en el borde para cumplir con muchos requisitos periféricos I/O.

5. Montaje VESA
Se proporciona un patrón de montaje trasero de cuatro agujeros de 75x75mm para tornillos M4.
El conteo conforme a VESA FDMI está codificado: VESA MIS-D, C

6. Altavoz
Dos altavoces integrados de 2 vatios ofrecen salida de audio para reproducción.

7. Botón de Encendido
Presione el botón de encendido para encender/apagar el sistema del computador táctil.

8. Auriculares
El puerto de audio está diseñado para la conectividad de auriculares y micrófonos.

9. Puerto USB 3.0
Un puerto USB 3.0 Super Speed estándar está disponible en la parte trasera del sistema del computador táctil.

10. Puerto Ethernet LAN
El puerto Ethernet LAN E-Series 2 ofrece una capacidad de velocidad de hasta 1 Gbps para redes.

11. Candado Kensington
El candado Kensington es un mecanismo estándar antirrobo para asegurar el escritorio al lugar de montaje deseado. El candado de cable Kensington no está incluido.

12. Puerto Serial (COM1/RJ-45)/Puerto Serial (COM2/RJ-45)
El puerto serial es una especificación RS-232 para conexión de interfaz RJ-45.

13. Conector de Poder (DC-IN)
Para encender el computador táctil, conecte el conector DC del kit de adaptador de corriente AC/DC en la conexión de poder del dispositivo.

• Nota: Cuando necesite desprender el enchufe DC del módulo de soporte, agárralo como se muestra en la imagen a continuación y retíralo con cuidado.

14. Puerto USB Tipo-C
El puerto USB Tipo-C permite la conexión a otros dispositivos compatibles con tipo-C.

15. Puerto de Cajón de Dinero (A/B)

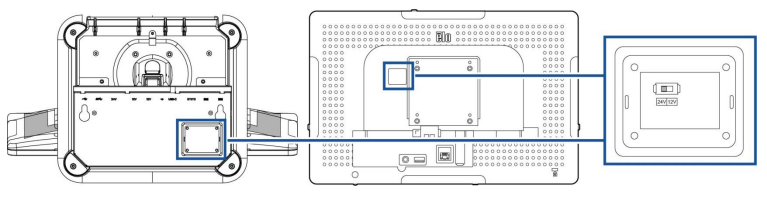

El puerto principal del cajón de dinero es un diseño de interfaz RJ-12 y proporciona operación conmutada a +12VOLT y +24VOLT. La configuración predeterminada es de +24 voltios y los ajustes son ajustables desde la parte inferior del módulo de soporte o la parte trasera del monitor.

a. Asignación de Pines del Puerto del Cajón de Dinero

16. Puerto USB Alimentado a +12 Voltios
La potencia máxima del USB alimentado a +12 Voltios se limitaría a 12 Voltios a 1.5 Amperios.

17. Puerto USB Alimentado a +24 Voltios
El puerto USB alimentado a +24 Voltios está diseñado para todos los modelos E-Series 2. La potencia máxima del USB alimentado a +24 Voltios es 24 Voltios a 2.3 Amperios. En circunstancias especiales, use un adaptador de poder externo para su periférico de 24V (NO UTILICE en el puerto USB alimentado de 24V a bordo) cuando su sistema esté funcionando a carga del 100% y todos los puertos I/O, excepto el puerto USB alimentado a 24V, estén conectados para la carga máxima de poder de cada puerto. Asegúrese de que su consumo total de poder periférico no exceda lo siguiente (suponiendo que el sistema está funcionando al máximo consumo de poder, lo cual no es común para aplicaciones POS): No exceder 156W.

18. Puerto USB 3.0
Dos puertos USB 3.0 Super Speed estándar están disponibles en el panel de entrada/salida del sistema del computador táctil.

19. Puerto USB 2.0
Dos puertos USB 2.0 están disponibles en el panel de entrada/salida del sistema del computador táctil.
