Este artículo proporciona información y dibujos para Elo P/N: E160104, soporte de mesa para 1002L y 10i

Información y dibujos para Elo P/N: E160104, soporte de mesa para 1002L y 10i

Detalle de la pieza: E160104: ELO-STAND-10.1IN-GY-R
Descripción de la pieza: soporte de mesa para 1002L y 10i

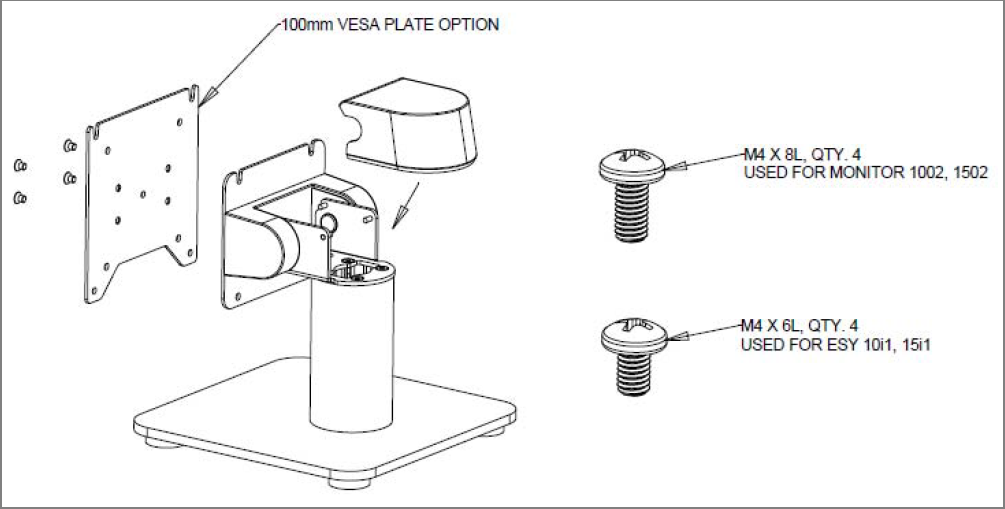

Los siguientes componentes están incluidos en el kit:

• 1x soporte de mesa con placa VESA de 100 mm.
• 4x M4 X 6L Philips cabeza pan, negro
• 1x Desecante
• 4x M4 X 8L Philips cabeza pan, negro en bolsa separada dentro del kit
• 1x Folleto con instrucciones de montaje

El ángulo de inclinación de los soportes será de -10° / +90° ± 2°
Peso (sin caja) = 4.5 lbs (2.04117 kg)

Dibujos

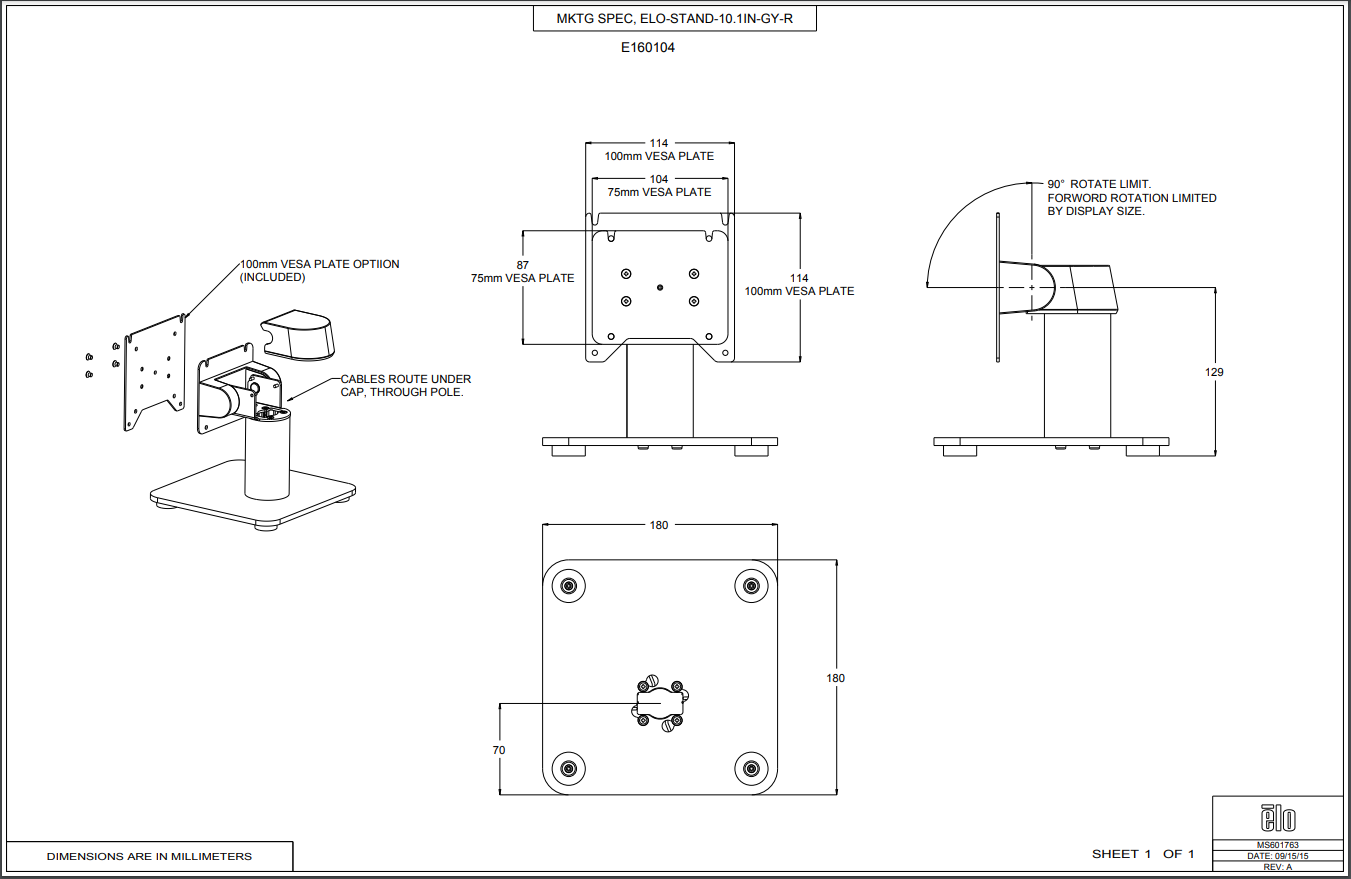

• Dibujo dimensional 2-D (formato .pdf)
• CAD 3-D (formato .stp)

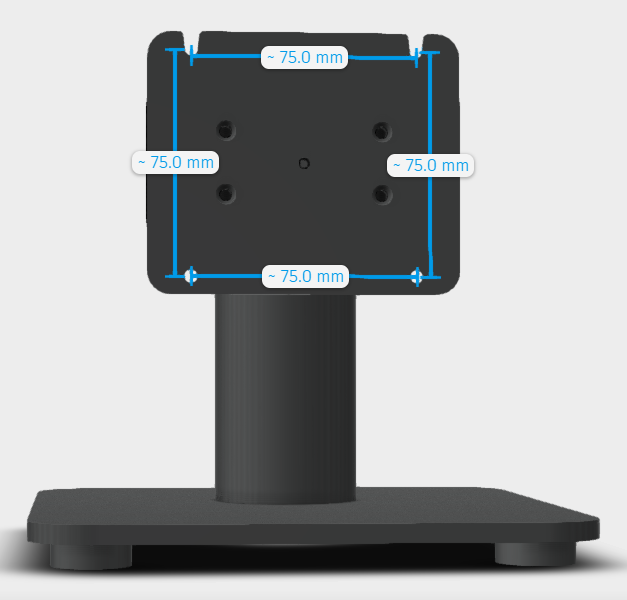

Patrón de montaje VESA = 75 mm (a menos que se agregue la opción de placa VESA de 100 mm)

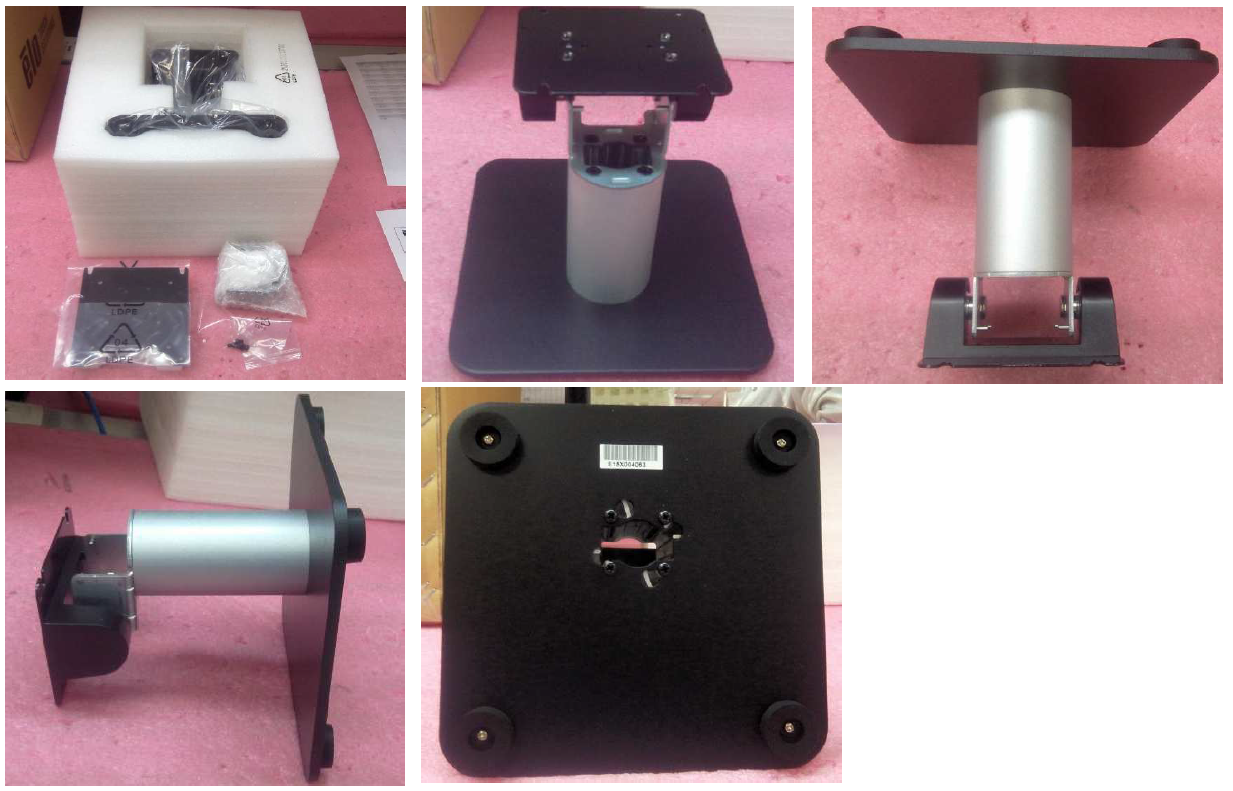

Fotos
