Este artículo proporciona los pasos para actualizar la versión del firmware de video utilizando un cable USB, en el monitor Elo ET1903LM

El firmware más reciente en el momento de escribir este artículo está adjunto y es: 20201125_sw001903RevE

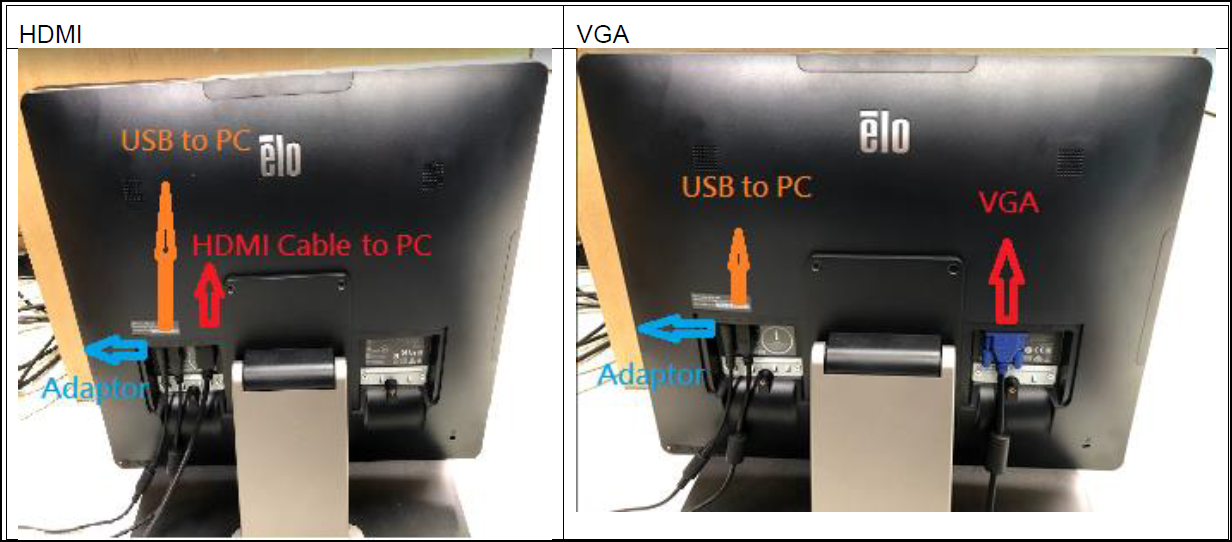

Pasos de Conexión de Hardware

1. Conecte el cable USB entre la PC y la Pantalla.
2. Conecte el cable HDMI o VGA entre la Pantalla y la PC.
3. Encienda el Monitor y asegúrese de que esté en modo de visualización.

Pasos para Actualizar el FW

1. Instale la configuración del software: RTD Tool 3.7 (adjunto a este artículo)

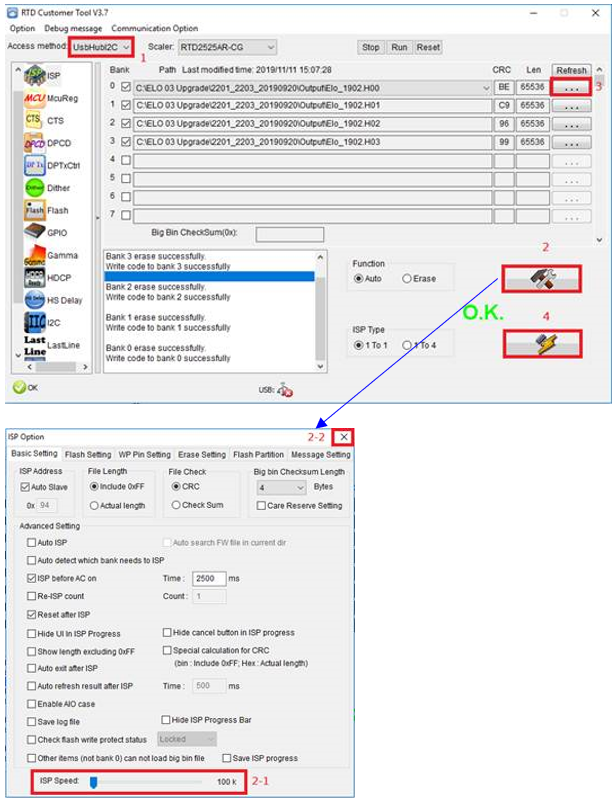

2. Ejecute la utilidad RTD Customer Tool
   • Paso 1: Método de acceso Seleccione ”USBHubI2C”
   • Paso 2: Haga clic en el botón de la herramienta
     • 2-1: Velocidad ISP seleccione ”100K”
     • 2-2: Cierre la ventana emergente
   • Paso 3: Seleccione los archivos de firmware (adjuntos a este artículo)
   • Paso 4: haga clic en para actualizar el firmware

Verificación de Versión del Firmware
Para encontrar la versión del FW, necesitará ingresar al menú OSD de fábrica del monitor.

1. Apague el monitor utilizando el botón POWER.

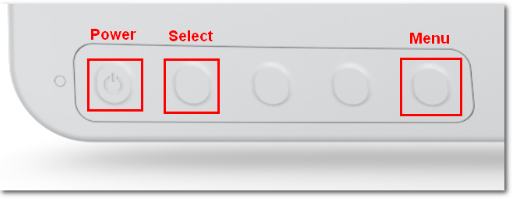

2. Presione los botones POWER y SELECT en la parte posterior del monitor al mismo tiempo y mantenga presionado.



3. Cuando la pantalla se ilumine, suelte y presione el botón MENU.

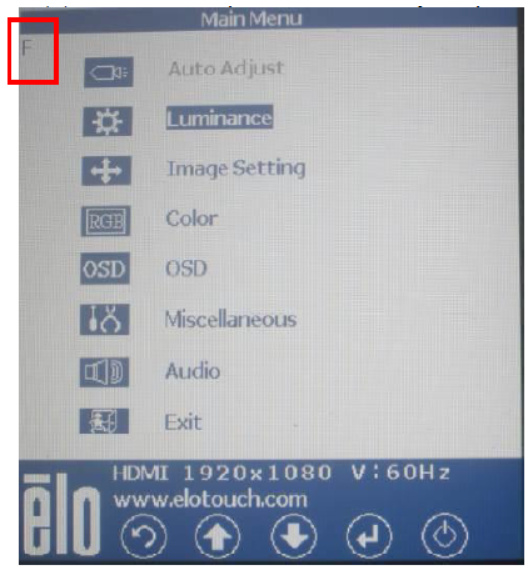

4. Utilice los botones de navegación LEFT y RIGHT para llegar a la “F” en la esquina superior izquierda y presione el botón SELECT para abrir el menú de fábrica.

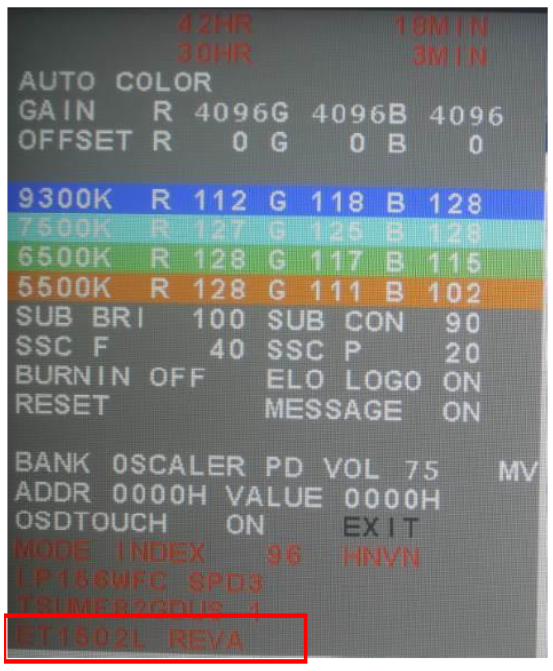

5. Ahora está en el Menú OSD de Fábrica. El FW se mostrará en la parte inferior del menú.*


*Los gráficos anteriores pueden no reflejar su producto actual, pero son solo un ejemplo.
