Cet article explique comment retirer ou remplacer l'adaptateur Wi-Fi dans les ordinateurs tout-en-un tactiles Elo série X.

Ce guide est destiné aux ingénieurs informatiques, ingénieurs systèmes, ingénieurs électriciens et utilisateurs finaux. Si vous avez besoin d'assistance supplémentaire après avoir suivi ce guide, contactez le support technique Elo à www.elotouch.com.

Équipement requis

• Surface de protection plane
• Ordinateur tout-en-un tactile Elo série X
• Petit tournevis cruciforme
• Ruban isolant, si l'adaptateur Wi-Fi ne sera pas remplacé
• Adaptateur Wi-Fi de remplacement, si le module est remplacé

Procédure

1. Placez l'appareil sur une surface de protection

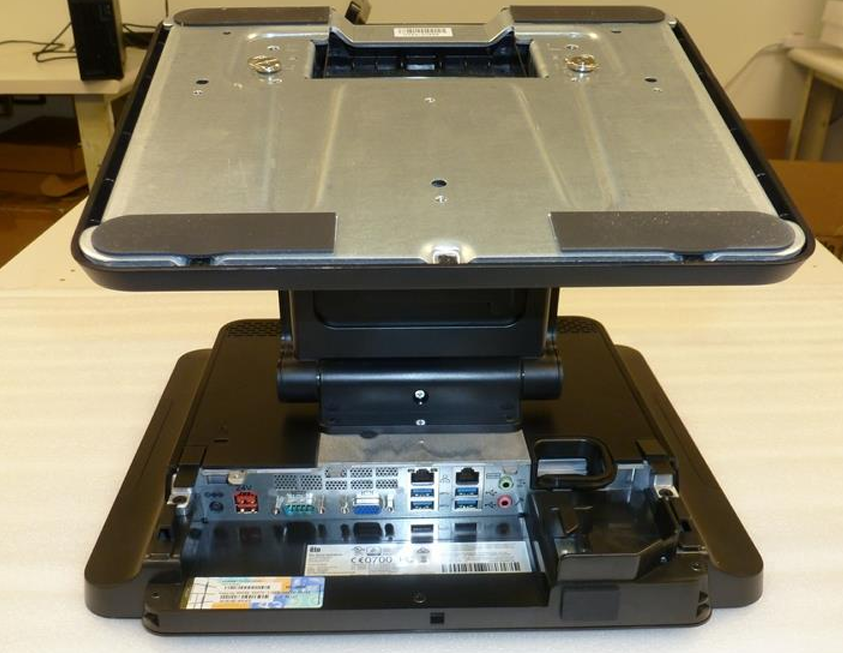

   Placez l'unité de la série X face vers le bas sur une surface de protection plane.



2. Retirez le couvercle arrière

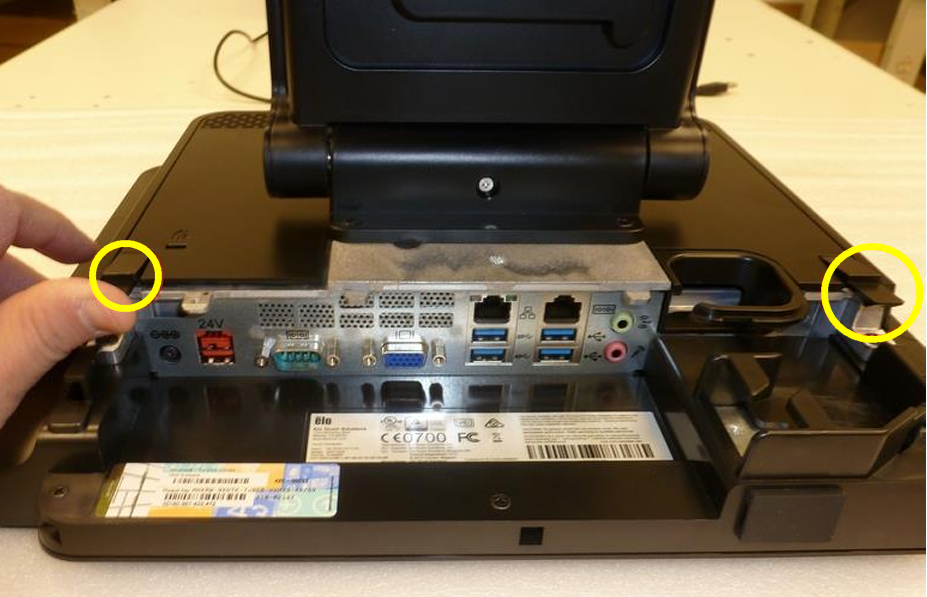

   Tirez vers le haut sur les deux languettes situées en bas du couvercle arrière, puis poussez vers le haut et vers l'avant pour retirer le couvercle.



3. Débranchez les câbles de l'antenne

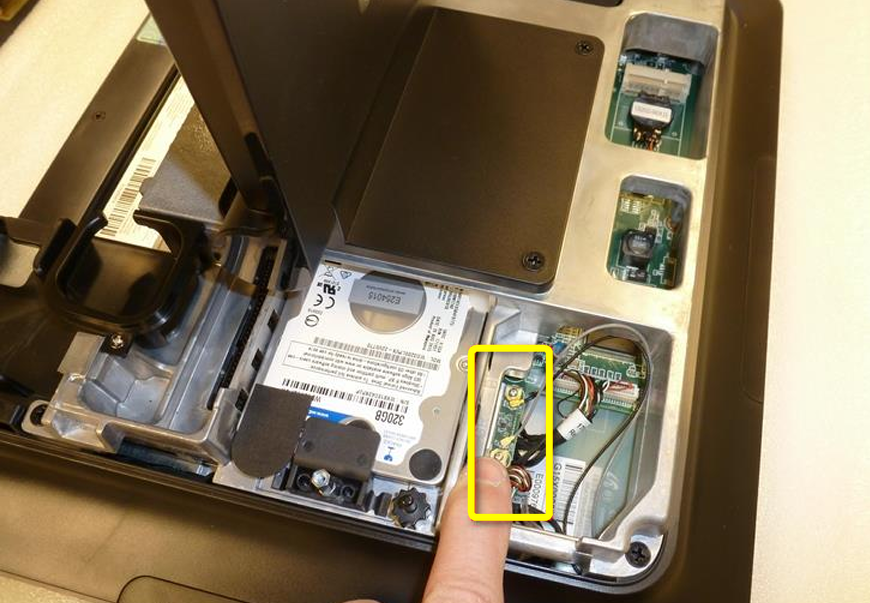

   Localisez l'adaptateur Wi-Fi dans le coin supérieur droit de l'unité et débranchez les fils d'antenne noir et gris de l'adaptateur.



4. Retirez les vis de l'adaptateur

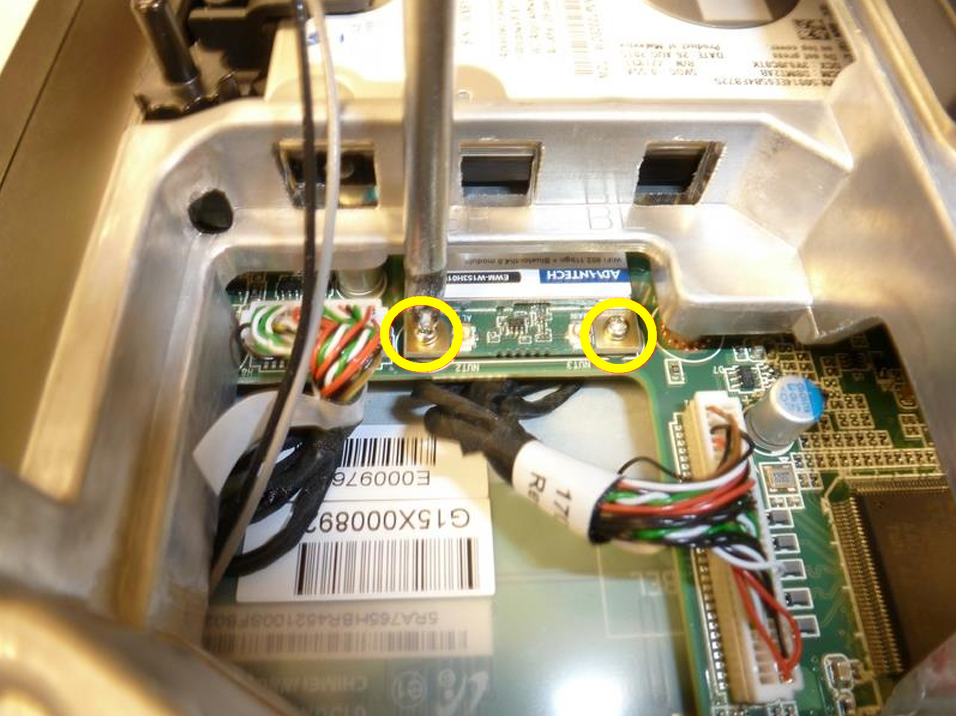

   À l'aide d'un petit tournevis cruciforme, retirez les deux vis qui maintiennent l'adaptateur Wi-Fi.



5. Soulevez l'adaptateur Wi-Fi

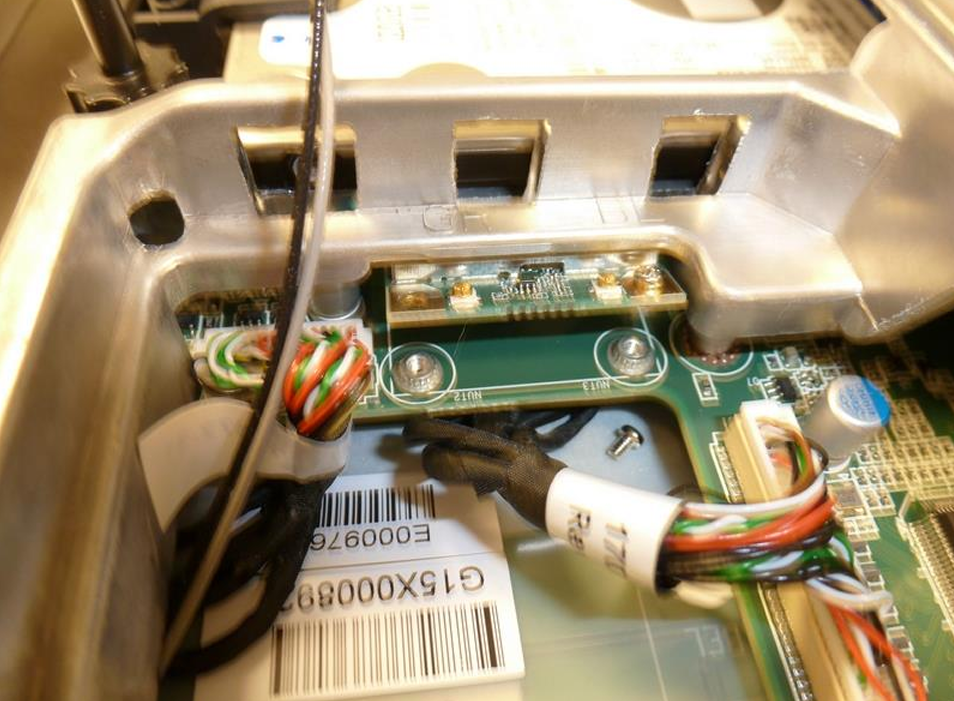

   Une fois les vis retirées, l'adaptateur Wi-Fi se soulèvera de la fente.



6. Retirez l'adaptateur

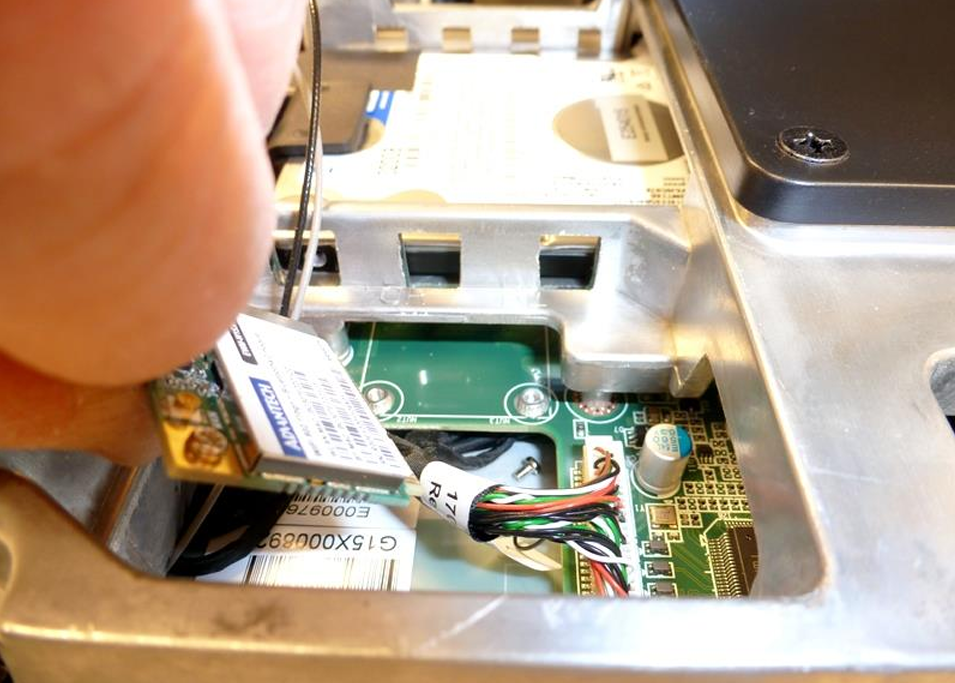

   Retirez soigneusement l'adaptateur Wi-Fi de l'unité.



7. Installez le remplacement ou protégez les connecteurs

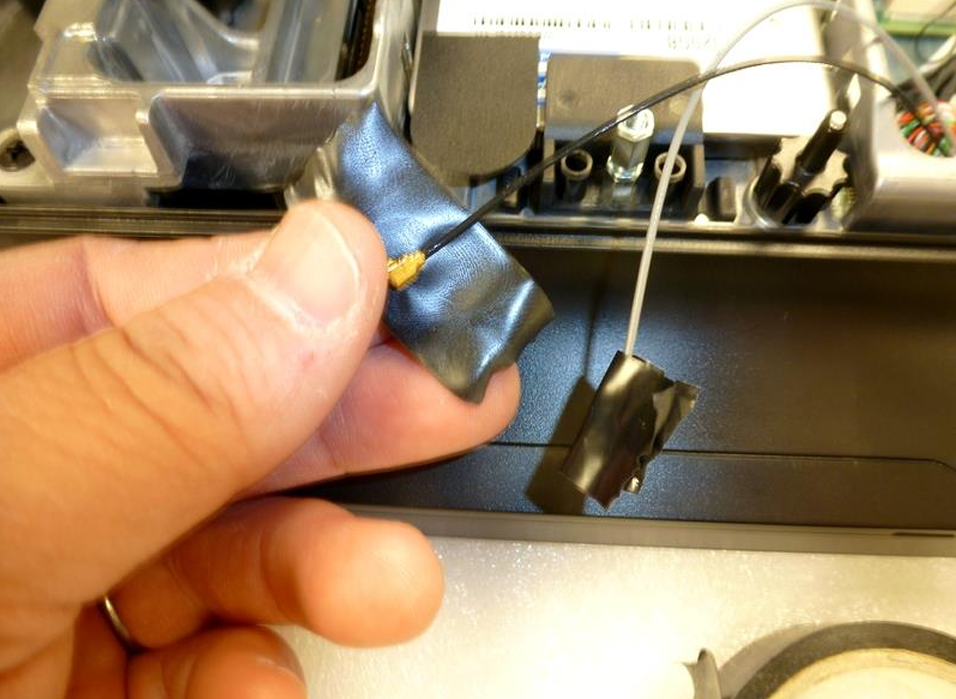

   Si l'adaptateur Wi-Fi ne sera pas remplacé, enroulez les connecteurs d'antenne avec du ruban isolant pour éviter d'éventuelles courts-circuits électriques. Si vous installez un adaptateur de remplacement, glissez le nouvel adaptateur dans la fente et réassemblez l'unité en inversant les étapes précédentes.



8. Réinstallez le couvercle arrière

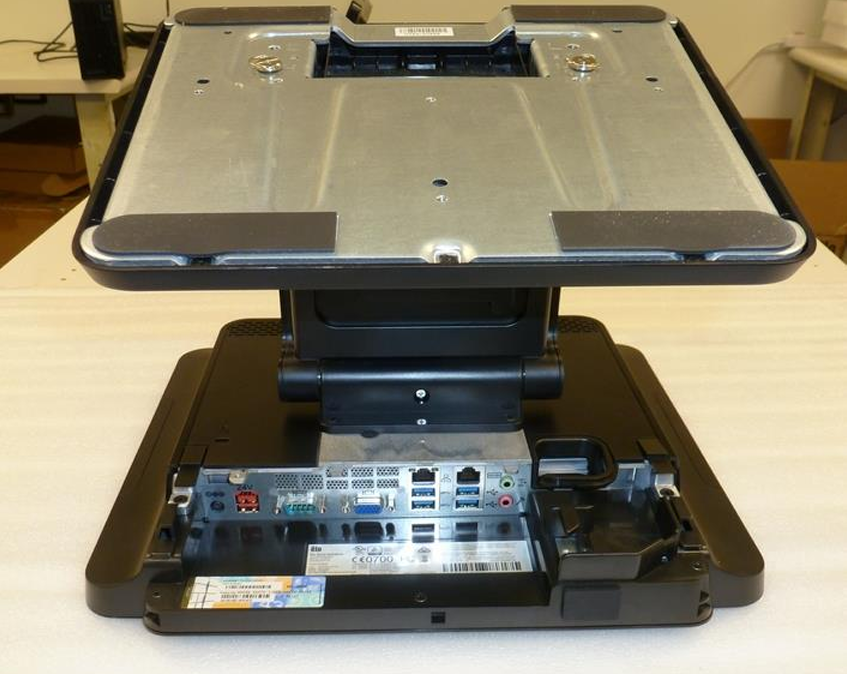

   Remettez le couvercle arrière pour compléter la procédure.



Notes supplémentaires

• Manipulez les connecteurs d'antenne avec précaution pour éviter d'endommager les broches du connecteur.
• Conservez les vis retirées dans un endroit sûr pendant le démontage.
• Réassemblez l'unité dans l'ordre inverse du démontage.
