Comment mettre à jour le BIOS de la carte mère sur les Touchcomputers Tout-en-Un Elo X-Series Rev. A (Chipset Q87)
Public cible : Public / Clients Elo, Support IT, Ingénieurs de Service de Terrain & Intégrateurs
Type d'article : Maintenance Matériel Héritée & Procédure de Flashage du BIOS
⚠️ Avis de soutien aux produits hérités :
Cet article et la procédure de flashage sont fournis par courtoisie pour les Touchcomputers Tout-en-Un Elo X-Series qui ont atteint la fin de vie officielle (EOL).
VÉRIFICATION CRITIQUE DU MATÉRIEL : Les unités Elo X-Series ont été fabriquées avec deux architectures de carte mère distinctes : Intel H81 et Intel Q87. Cette procédure et ce package de firmware s'appliquent EXCLUSIVEMENT aux systèmes équipés de la carte mère Q87. Tenter de flasher ce package BIOS sur une carte mère H81 corrompra l'EEPROM et endommagera définitivement la carte mère.
Matériel et téléchargements logiciels requis
| Élément | Description & Liens de téléchargement |
|---|---|
| Matériel cible | Elo X-Series Rev. A, Touchcomputer Tout-en-Un (Carte mère Intel Q87) |
| Pendrive USB | Pendrive USB 2.0/3.0 standard (formaté en tant que disque amorçable DOS) |
| Package BIOS Q87 | Télécharger les fichiers de mise à jour du BIOS Elo X-Series Q87 (v113) |
| Fichiers système de démarrage DOS | Télécharger les fichiers de démarrage DOS |
| Outil de formatage USB HP |
Outil de formatage de disque USB HP (Softpedia) (Utilitaire tiers fourni pour des raisons de commodité de formatage ; Elo n'est pas responsable des logiciels tiers.) |
Procédure de flashage du BIOS étape par étape
-
Créer une clé USB amorçable DOS :

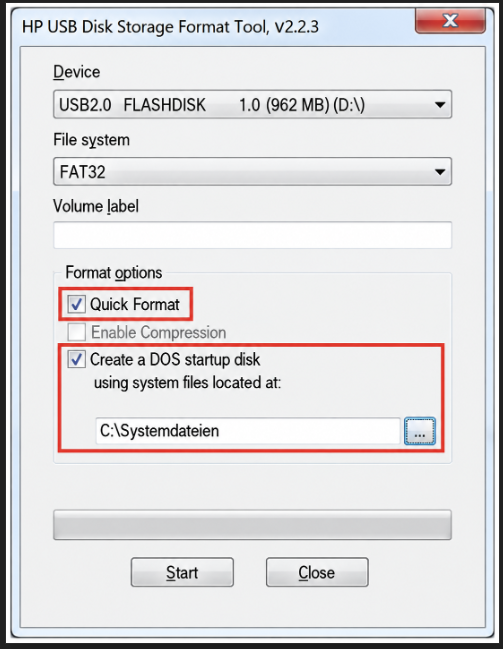

Lancez l'outil de formatage de disque USB HP en tant qu'administrateur. Sous Options de format, cochez Créer un disque de démarrage DOS, sélectionnez en utilisant des fichiers système DOS situés à :, et parcourez le dossier des fichiers système DOS téléchargés et extraits. Cliquez sur Commencer : -
Copier les fichiers de flashage du BIOS sur USB :

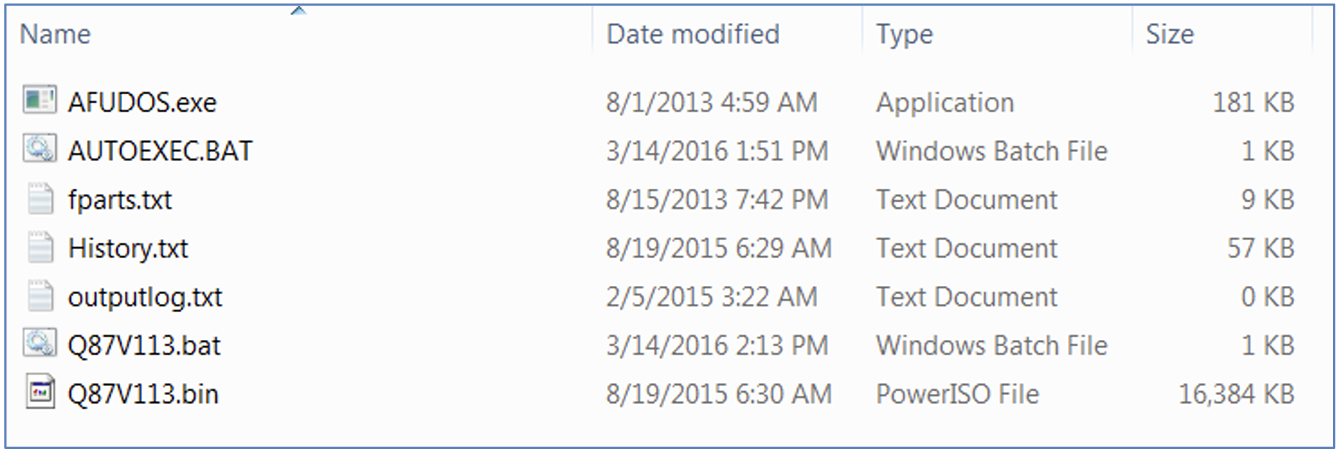

Extrayez l'archiveQ87 BIOS (v113)téléchargée et copiez tous les fichiers directement dans le répertoire racine de votre clé USB amorçable : -
Vérifier l'architecture de la carte mère Q87 :

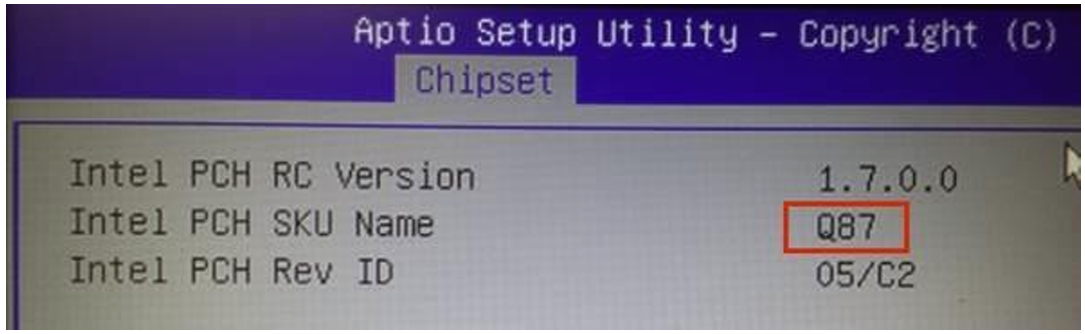

Re-vérifiez que votre système cible est un modèle de carte mère Intel Q87 avant de continuer : -
Configurer l'ordre de démarrage du BIOS :

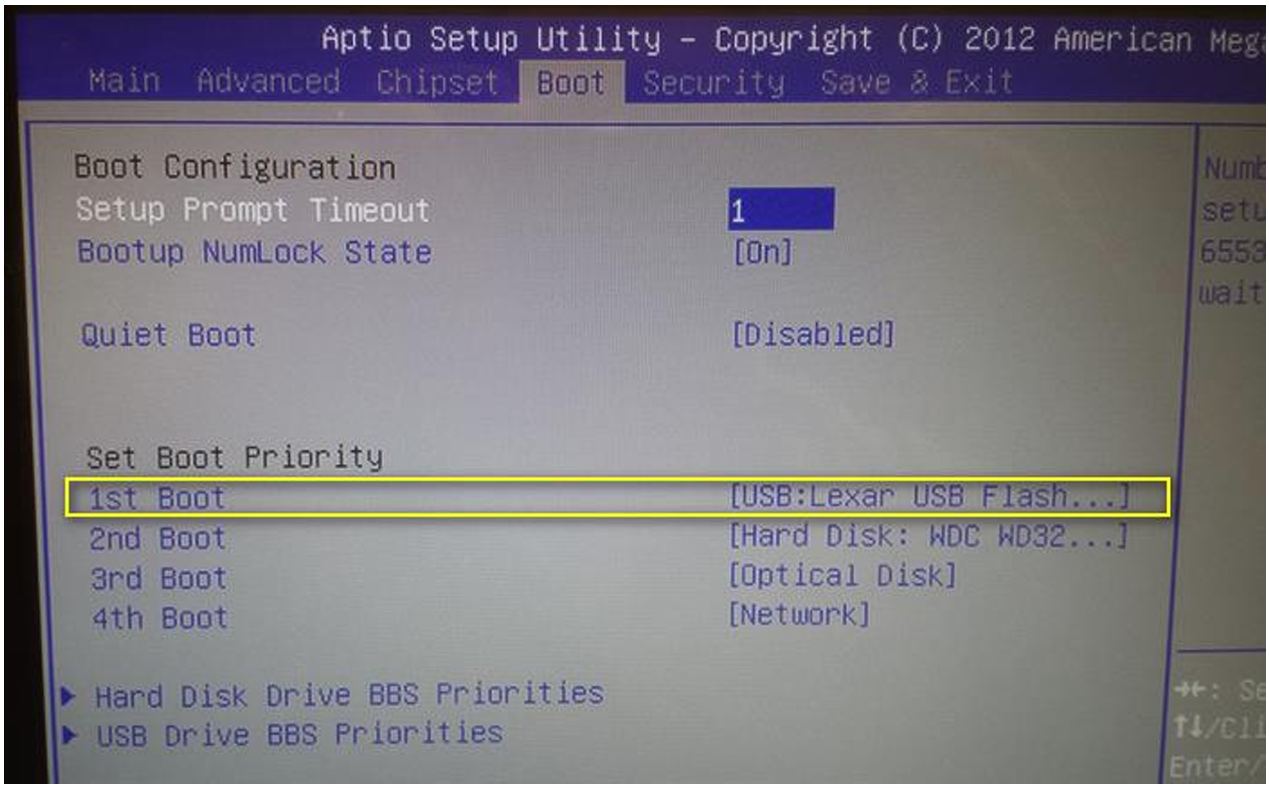

Insérez la clé USB préparée dans l'unité Elo X-Series. Allumez l'ordinateur et appuyez plusieurs fois sur Del ou F2 pour entrer dans l'utilitaire de configuration du BIOS. Naviguez jusqu'à l'onglet BOOT et configurez la clé USB comme Option de démarrage n°1. Appuyez sur F4 pour enregistrer les modifications et quitter : -
Démarrer dans l'utilitaire de flashage DOS :

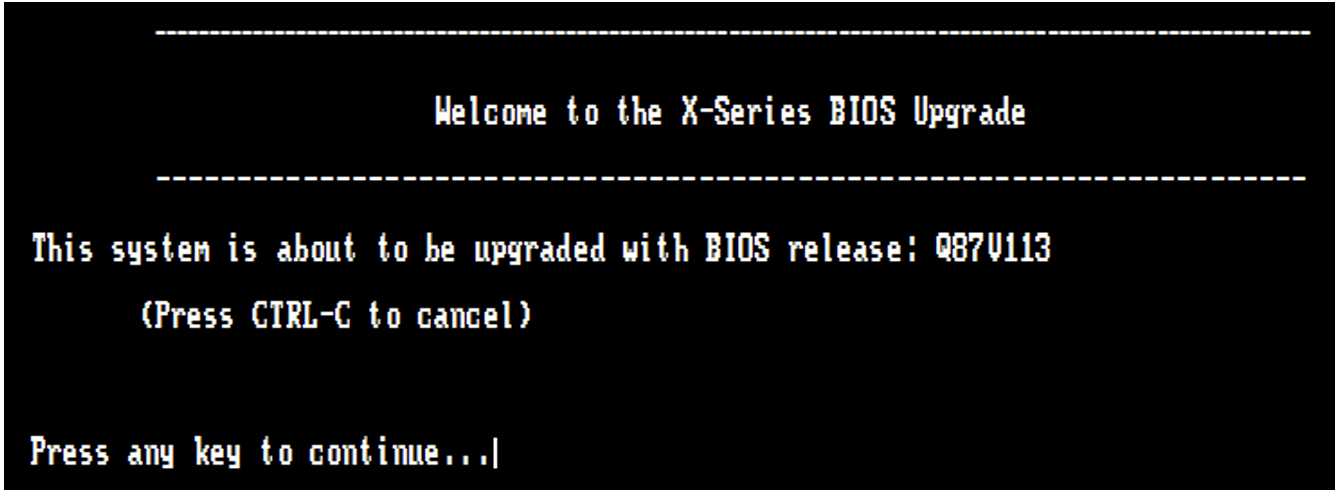

Le système démarre dans l'environnement de flashage DOS et affiche l'invite d'initialisation. Appuyez sur n'importe quelle touche pour commencer la séquence de flashage automatisée : -
Exécution du flash en cours :

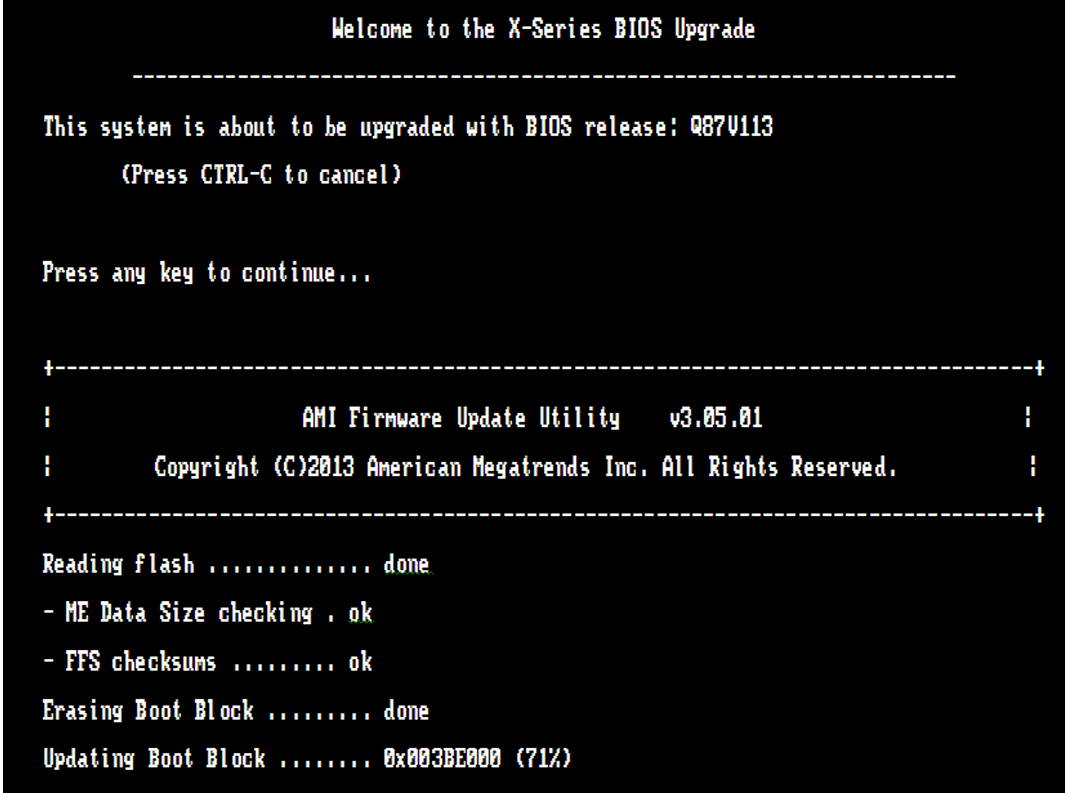

L'outil de flash va effacer, écrire et vérifier les blocs EEPROM.⚠️ NE PAS INTERRUPPRE : Ne pas éteindre ou débrancher la machine pendant que la routine de flash s'exécute activement. -
Flashing terminé :

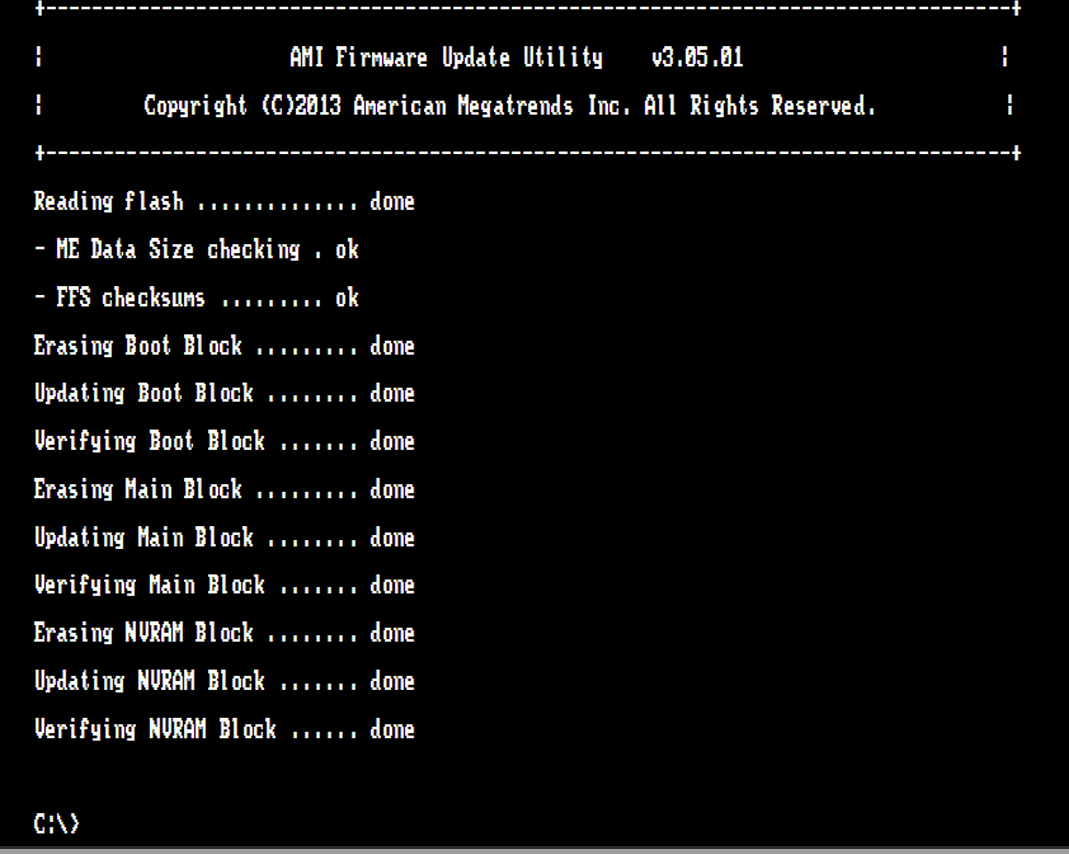

Lorsque le processus de flashage se termine avec succès, la ligne de commande revient à l'invite standardC:\>. Retirez la clé USB et effectuez un cycle d'alimentation du système : -
Vérifier la version du BIOS :

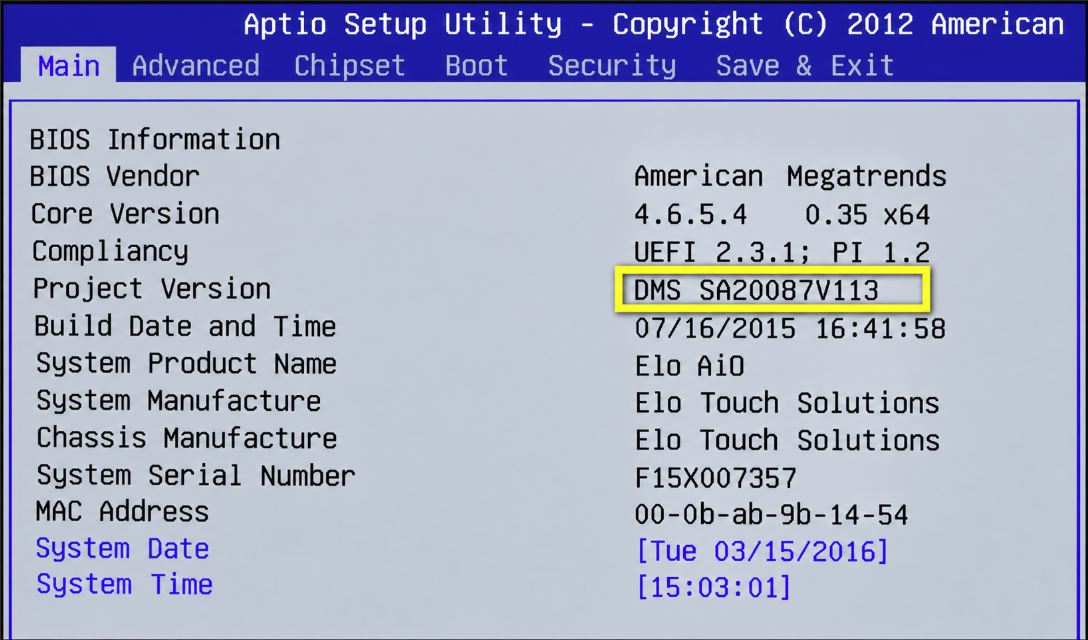

Allumez le système et entrez dans la configuration du BIOS. Sous l'onglet Main, vérifiez que la ligne Project Version affiche la version mise à jour (par exemple,V113) :
