Cet article explique comment remplacer la batterie CMOS dans un module informatique Elo ECMG2B/C ou ECMG3

Veuillez consulter la procédure ci-dessous pour remplacer la batterie CMOS dans un module informatique Elo ECMG2B/C et ECMG3.

Cette procédure détaille le remplacement de la batterie CMOS dans le module informatique Elo ECMG2B/C, ECMG3.

Le matériel suivant est nécessaire

• Module informatique Elo ECMG2B/C ou ECMG3
• Tournevis Phillips n°2
• Tournevis à lame plate

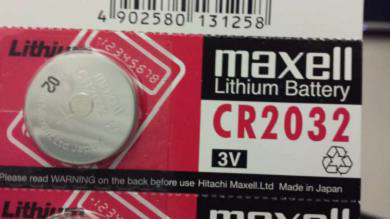

• Batterie CMOS de remplacement : batterie lithium 3V CR2032.
• Batterie exemple : https://fr.wikipedia.org/wiki/Batterie_CR2032

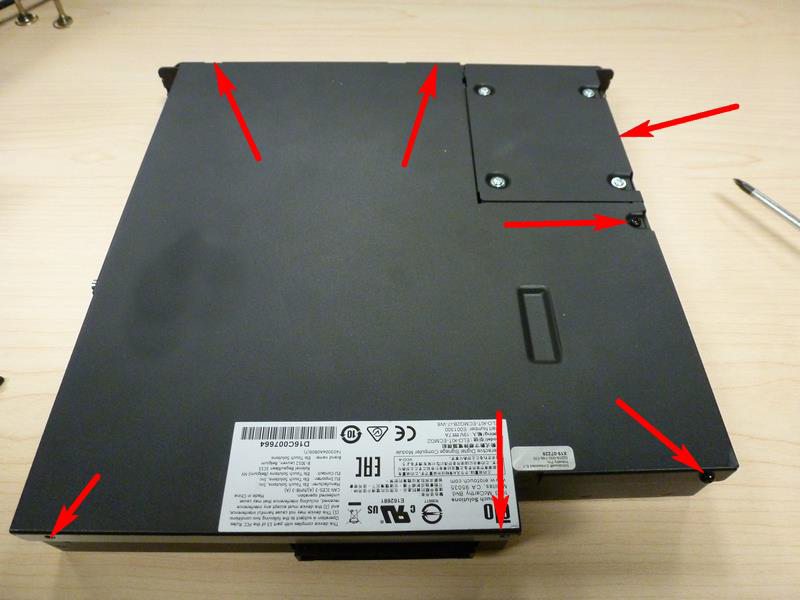

1. À l'aide de la tournevis Phillips, retirez 7 vis du module (6 sur les côtés et 1 sur le dessus).

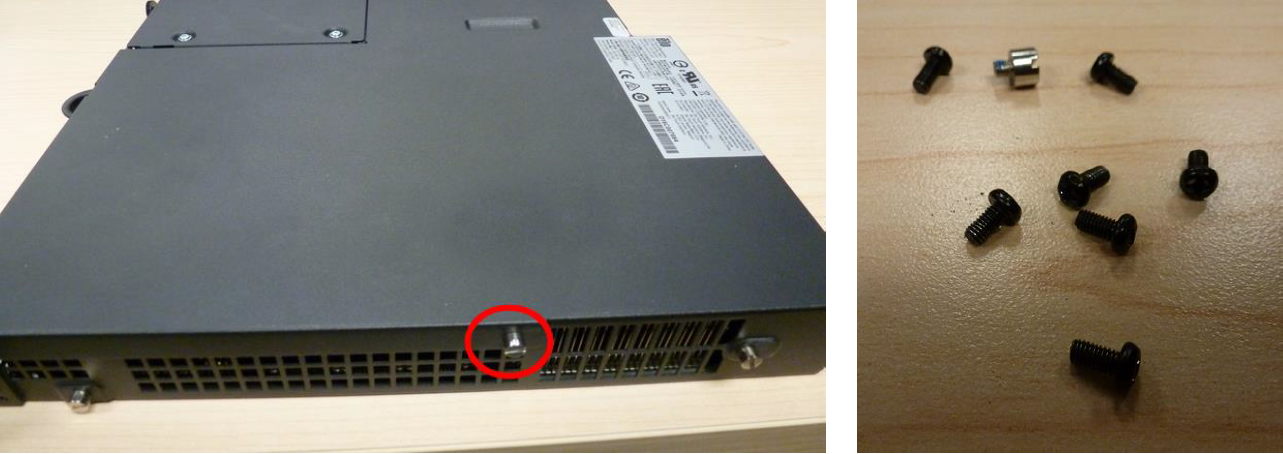

2. À l'aide de le tournevis à lame plate, retirez la vis argentée à tête fendue sur le côté du module.

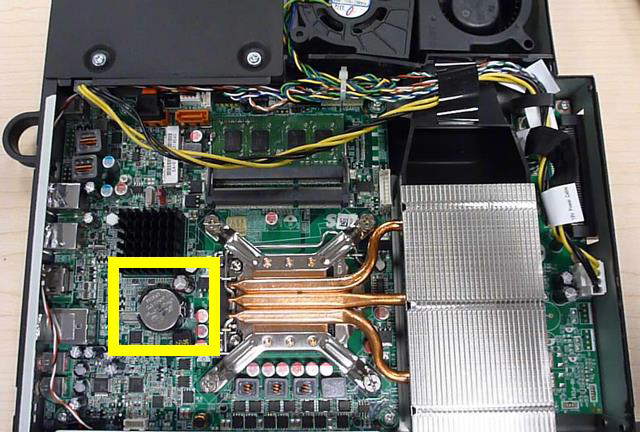

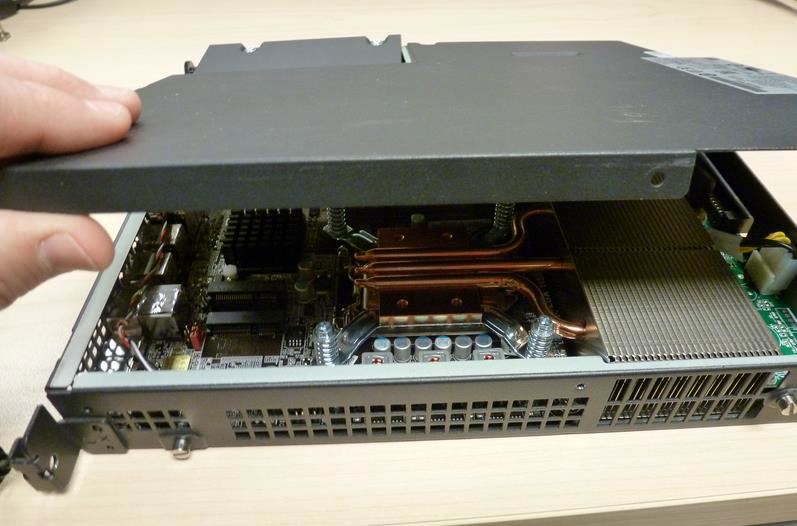

3. Soulevez le couvercle supérieur du module informatique pour accéder à la batterie CMOS.

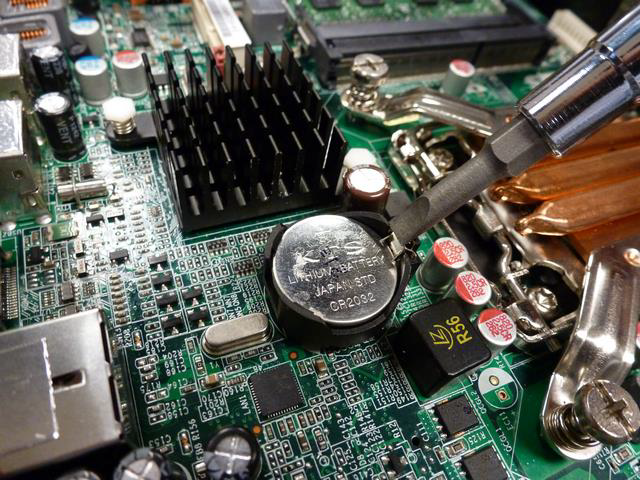

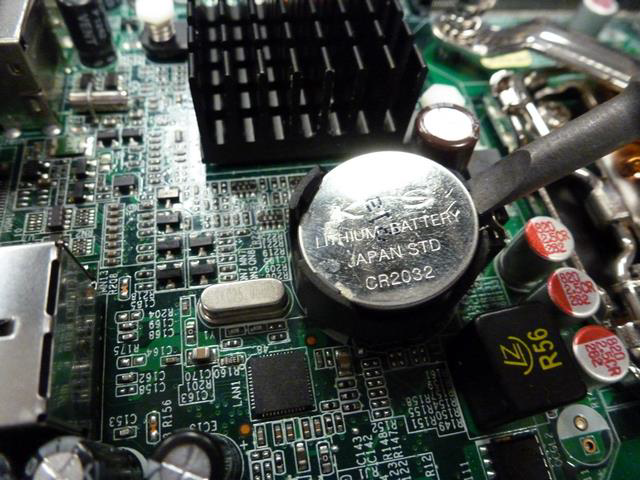

4. À l'aide de le tournevis à lame plate, poussez le clip à ressort pour libérer la batterie.

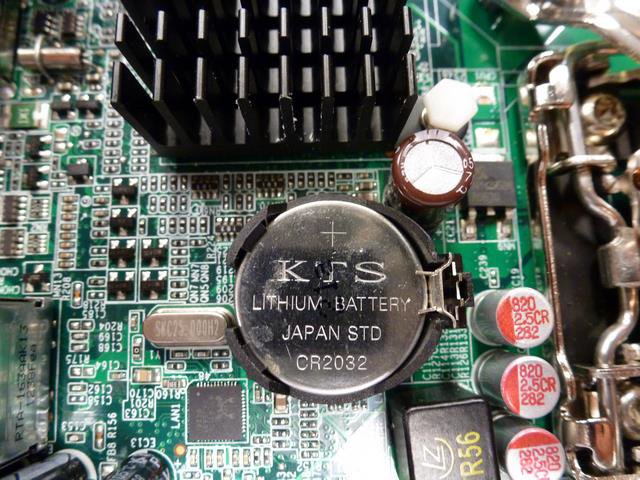

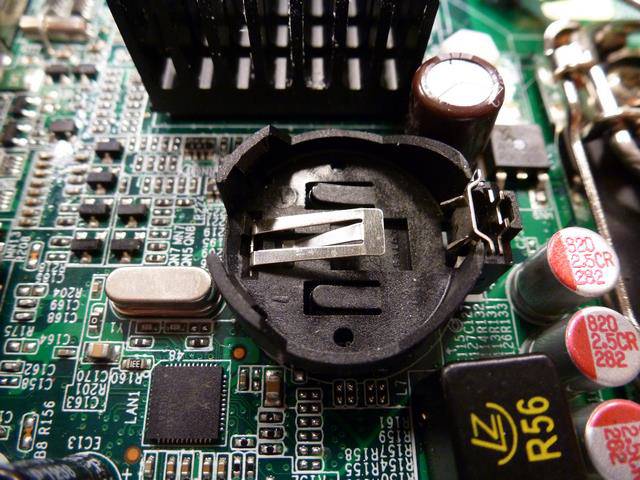

5. La batterie se soulèvera pour être retirée.

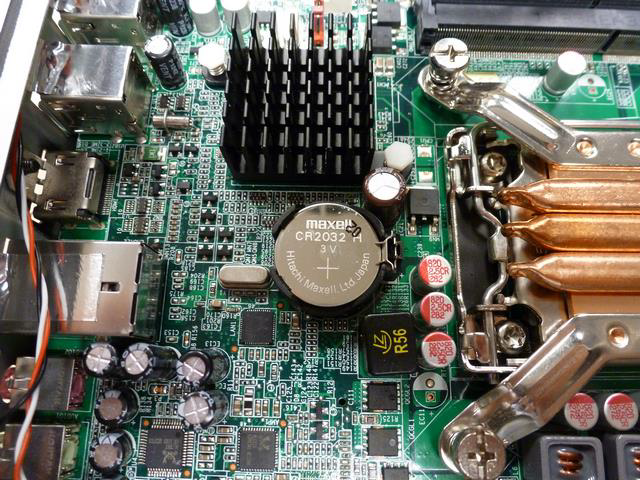

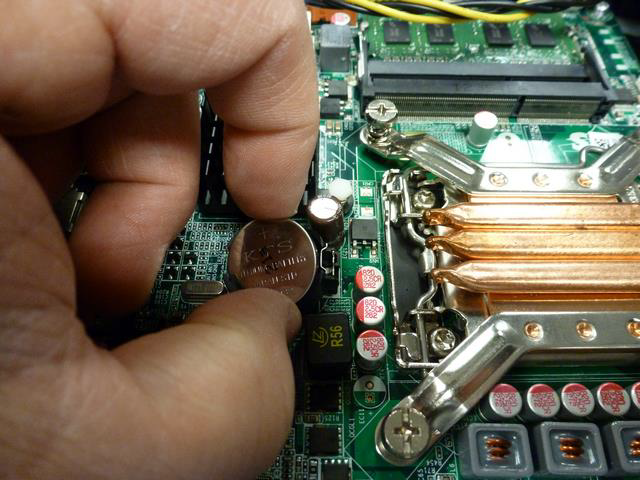

6. Placez la nouvelle batterie CMOS dans l'emplacement de la batterie. À l'aide du doigt, appuyez vers le bas sur la batterie jusqu'à ce qu'elle se fixe.







7. Remplacez le couvercle supérieur et les vis qui ont été retirées aux étapes 1 et 2.
