Cet article explique comment configurer le lecteur NFC Elo UIC680 pour lire des cartes MIFARE®. Il couvre l'installation des utilitaires requis, le chargement du firmware MIFARE, la vérification de la version du firmware, l'activation du mode MIFARE et le test de fonctionnement de la carte.
ℹ Avant de commencer

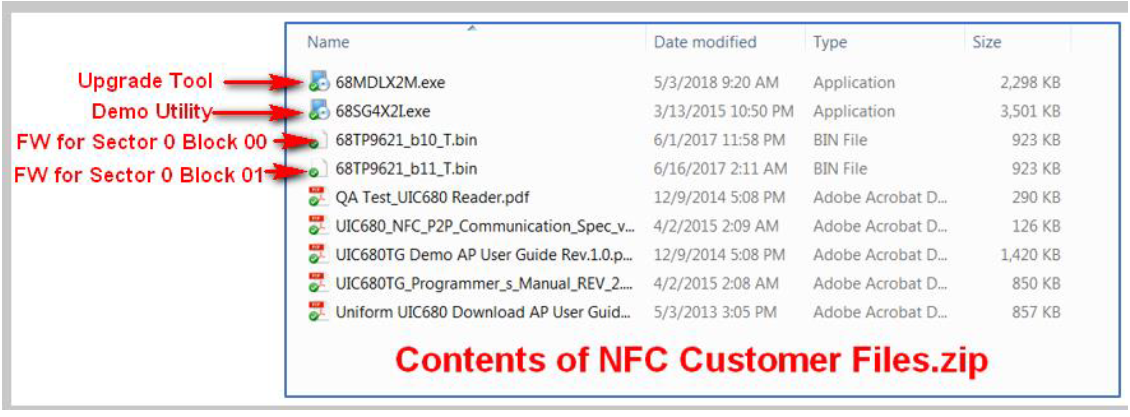

Avant de commencer cette procédure, téléchargez et extrayez le package NFC Customer Files.zip ci-joint dans un dossier local sur votre ordinateur. Le package contient le firmware, l'utilitaire de mise à jour, l'utilitaire de démonstration et les fichiers de support nécessaires pour cette procédure.
Avant de commencer cette procédure, téléchargez et extrayez le package NFC Customer Files.zip ci-joint dans un dossier local sur votre ordinateur. Le package contient le firmware, l'utilitaire de mise à jour, l'utilitaire de démonstration et les fichiers de support nécessaires pour cette procédure.
Étape 1 — Installer l'utilitaire de mise à jour
- Exécutez 68MDLX2M.exe.

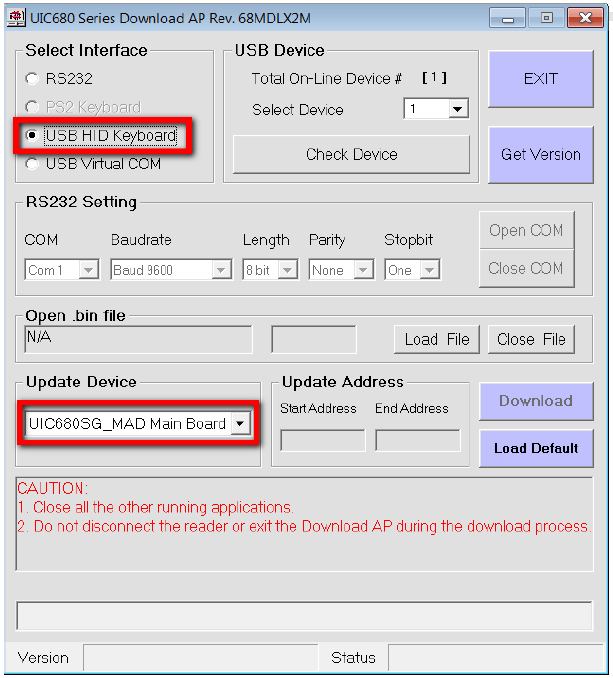

- Sélectionnez Clavier USB HID.
- Dans la liste déroulante Mettre à jour le dispositif, sélectionnez : UIC680SG_MAD Main Board
Étape 2 — Charger le firmware MIFARE

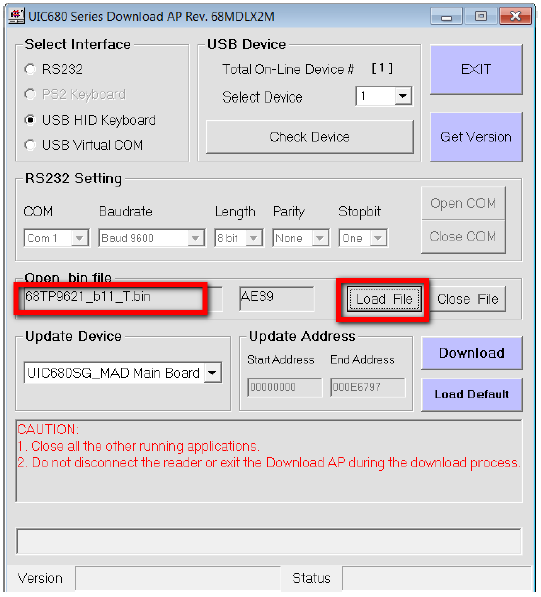

- Cliquez sur Charger le fichier.
- Navigatez jusqu'au fichier firmware requis.
⚠ Sélection de firmware
- 68TP9621_b11_T.bin — Lit Secteur 0 / Bloc 01 (recommandé pour la plupart des applications).
- 68TP9621_b10_T.bin — Lit Secteur 0 / Bloc 00.
Utilisez le firmware qui correspond à la disposition de vos cartes MIFARE.

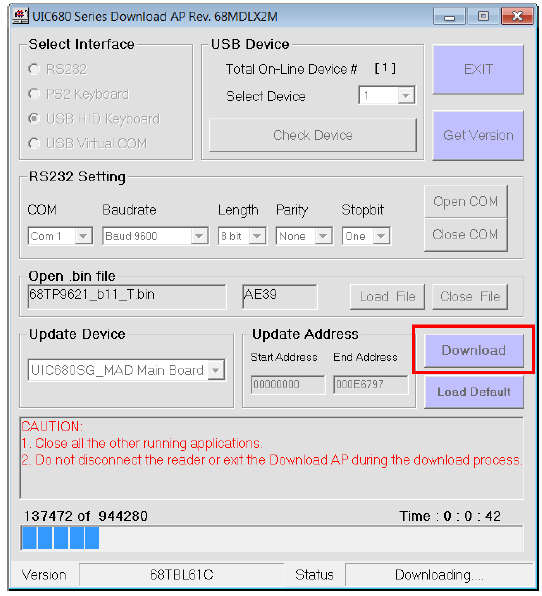

- Cliquez sur Télécharger pour commencer à programmer le lecteur.
- Attendez environ une à deux minutes pendant que le firmware se télécharge. Le lecteur bipera plusieurs fois pendant la programmation.

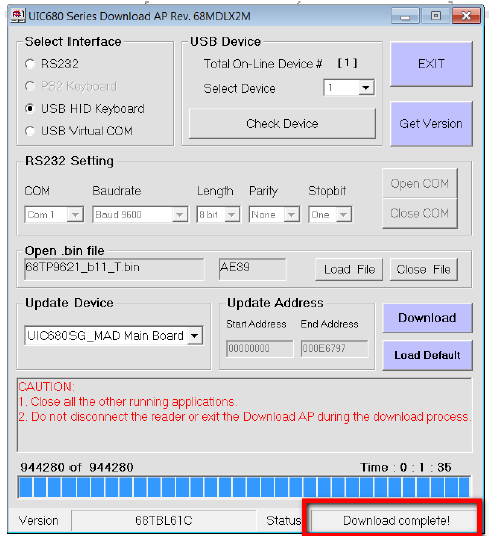

- Vérifiez que le champ d'état affiche : Téléchargement complet !
Étape 3 — Vérifier la version du firmware

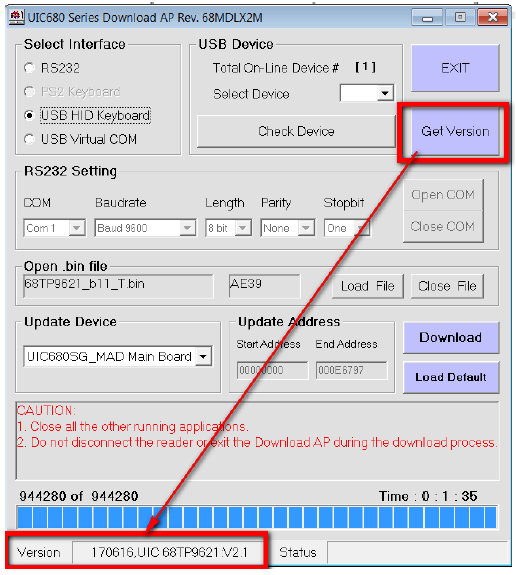

- Cliquez sur Obtenir la version.
- Vérifiez que la version du firmware est 170616.
- Cliquez sur Quitter.
Étape 4 — Activer le mode MIFARE
- Exécutez l'outil de démonstration UIC680SG : 68SG4X2I.exe

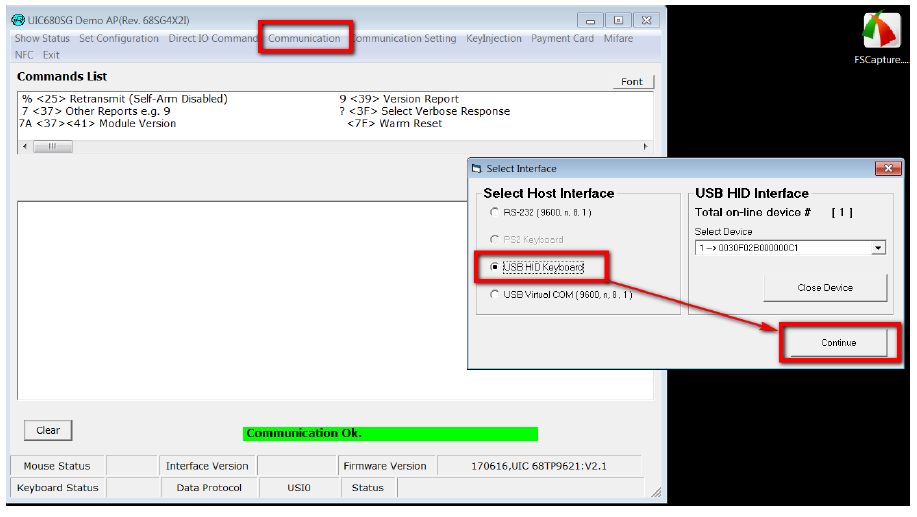

- Sélectionnez l'onglet Communication.
- Choisissez : Clavier USB HID
- Cliquez sur Continuer.
Étape 5 — Envoyer la commande MIFARE

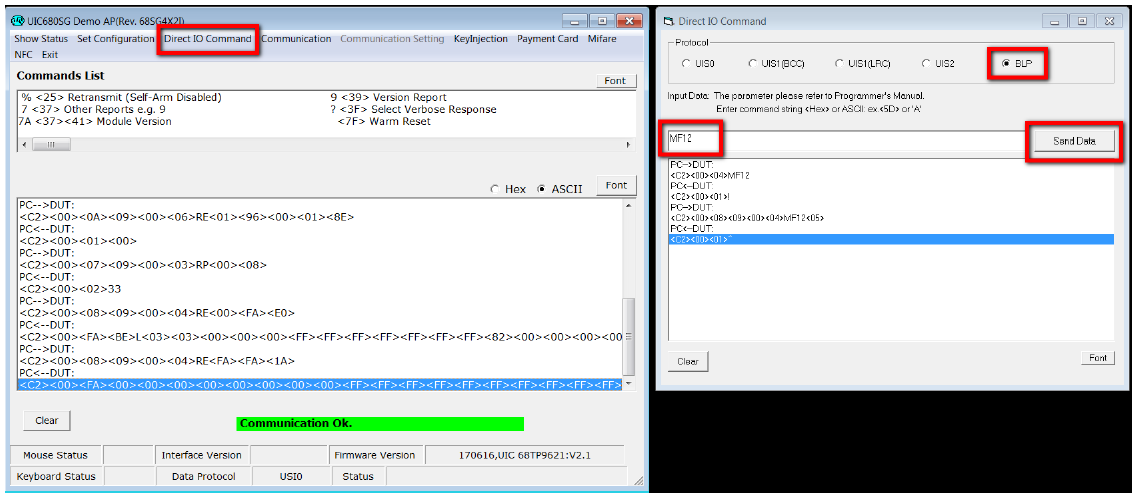

- Sélectionnez l'onglet Commande IO Directe.
- Choisissez BLP comme protocole.
- Entrez MF12.
- Cliquez sur Envoyer les données.
Étape 6 — Redémarrez le lecteur
Déconnectez le câble USB du lecteur UIC680 et reconnectez-le pour effectuer un cycle d'alimentation complet.
Étape 7 — Tester le lecteur
- Ouvrez le Bloc-notes de Windows.
- Présentez une carte MIFARE au lecteur.

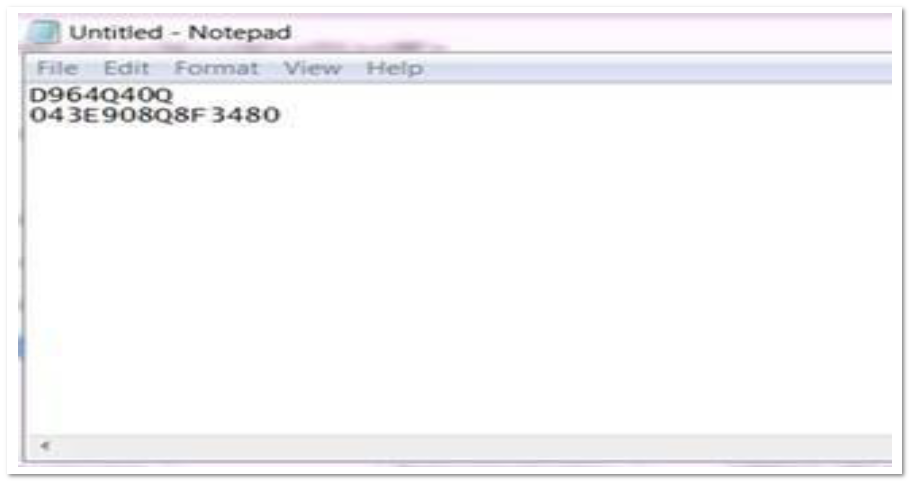

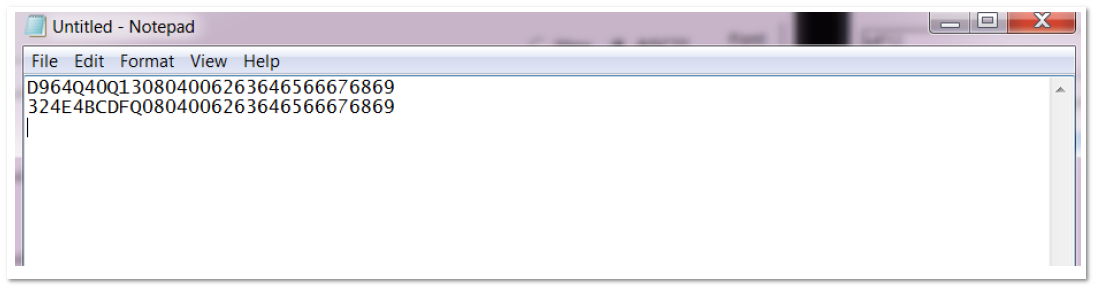

- Vérifiez que les données de la carte apparaissent.
Dépannage
⚠ Si la carte ne se lit pas
- Retournez à l'écran de commande IO directe.
- Envoyez la commande MF15.
- Cycler l'alimentation du lecteur.
- Testez à nouveau la carte.

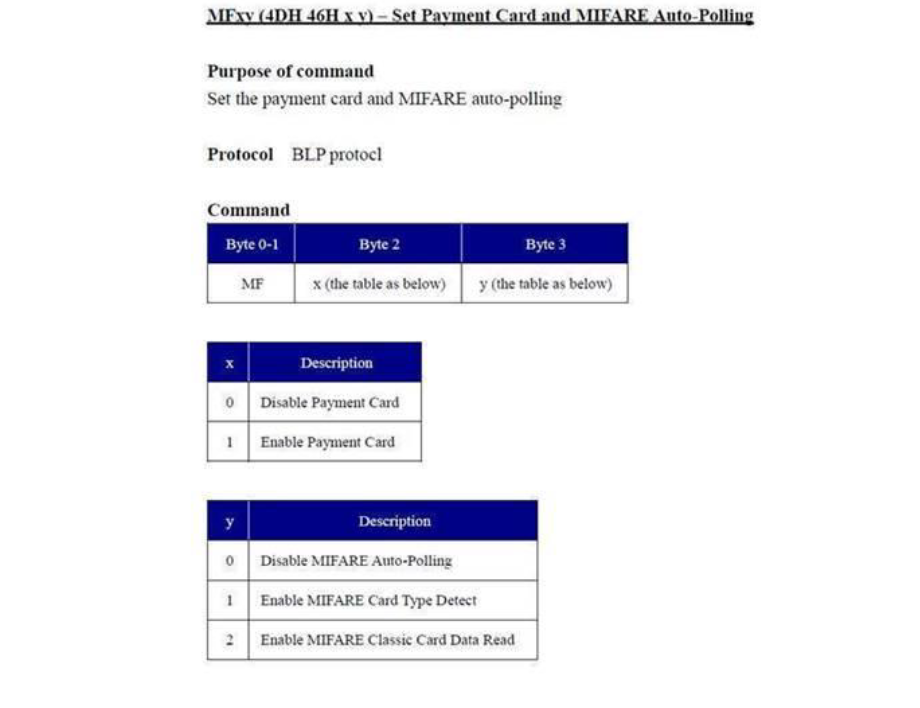

Si nécessaire, essayez les modes de fonctionnement restants : MF10, MF11, MF12, MF13, MF14, MF15
Un cycle d'alimentation complet est requis après chaque changement de mode.
Exemple de sortie

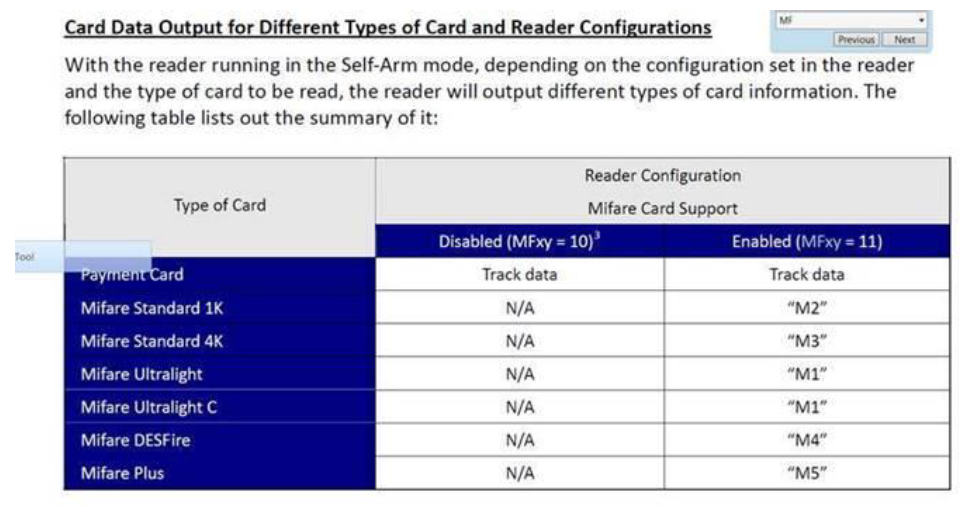

Les exemples suivants montrent des lectures réussies de cartes MIFARE après configuration.
Données d'exemple Bloc 0
