Cet article fournit des instructions sur la façon de tester le GPIO sur le Backpack d'Elo pour les appareils Android

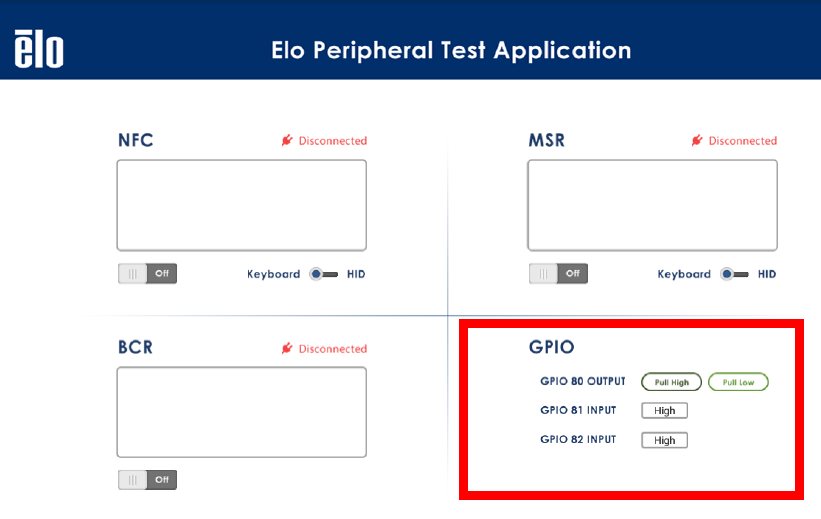

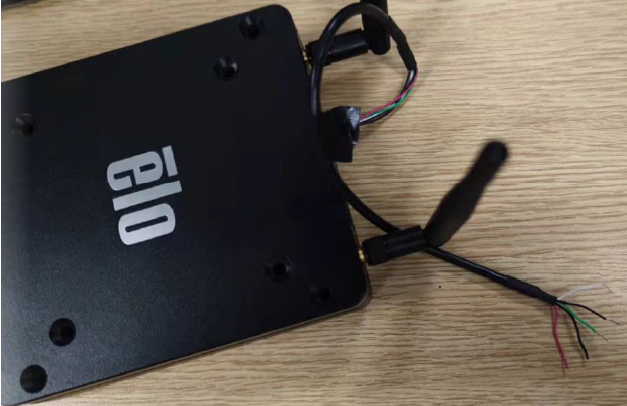

Utiliser le Kit de câble GPIO : P/N : E211544 ou un câble similaire. Lancez l'application ELO Peripheral Test et insérez le câble GPIO dans la connexion GPIO de l'appareil Backpack 4.0.

a. Raccorder la ligne blanche avec la ligne noire. == GPIO81 devrait devenir bas
b. Raccorder la ligne verte avec la ligne noire. == GPIO82 devrait devenir bas
c. Mesurer la tension de la ligne rouge == Elle devrait être de 5 V
d. Changer la sortie GPIO80 en bas. Elle devrait devenir 0 V
