Discontinuation & spécifications : Kit de support de montage latéral pour les affichages IDS 4202L & 4602L (P/N : E329508)
Public : Public / Clients Elo, Intégrateurs de kiosques & Techniciens de terrain
Type d'article : Référence sur le cycle de vie du produit & Accessoire matériel
⚠️ Statut du produit : Fin de vie (Interrompu)
Le Kit de support de montage latéral (P/N : E329508 / ELO-IDS02S-SIDEMOUNT-BKT-R) pour les affichages interactifs numériques (IDS) 4202L et 4602L a été officiellement interrompu le 8 juin 2021. L'inventaire de l'usine a été épuisé et aucun remplacement direct n'est disponible.
Référence : PMB 745 : Avis de transition Elo – Affichages interactifs 4602L
Contenu du kit & liste de vérification du matériel
| Qté | Description du composant | Remarques |
|---|---|---|
| 4× | Supports de kiosque à montage latéral | Supports d'interface de châssis |
| 4× | Supports de montage latéral | Pattes de montage du boîtier |
| Jeu | Vis M4 × 8 mm | Comprend des rondelles à verrouillage à ressort intégrées |
| 1× | Flyer d'instructions d'installation | Feuille de procédure imprimée en noir et blanc A5 |
Composants de support & photos du matériel

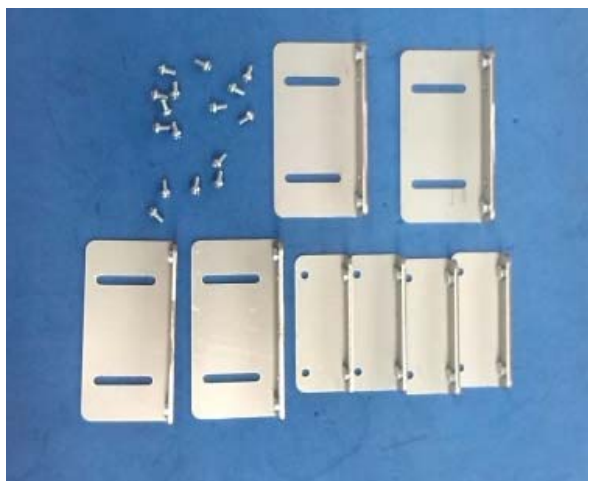

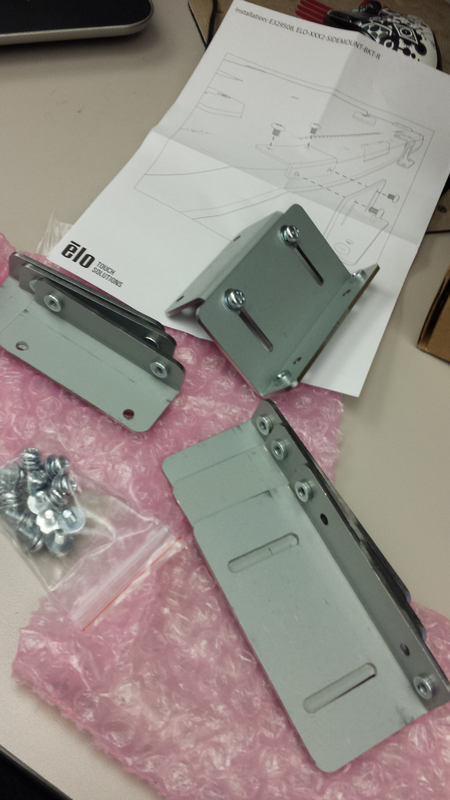

Composants du support de montage latéral :
Dimensions du support & profils de trou :

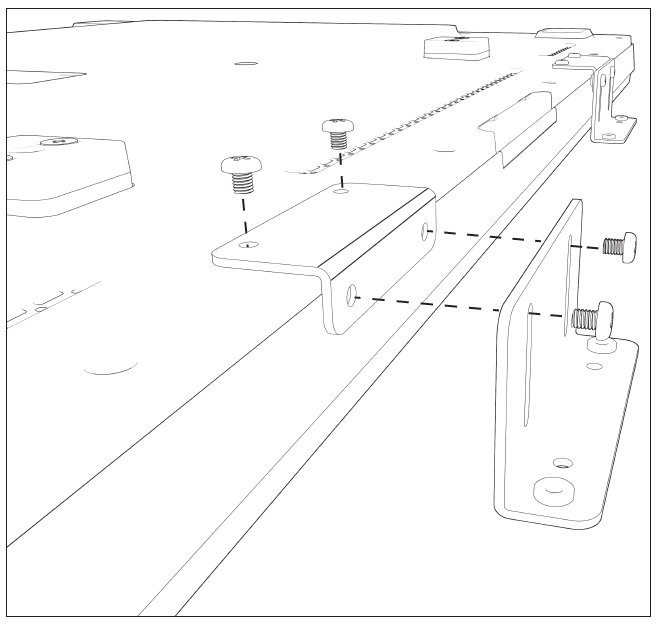

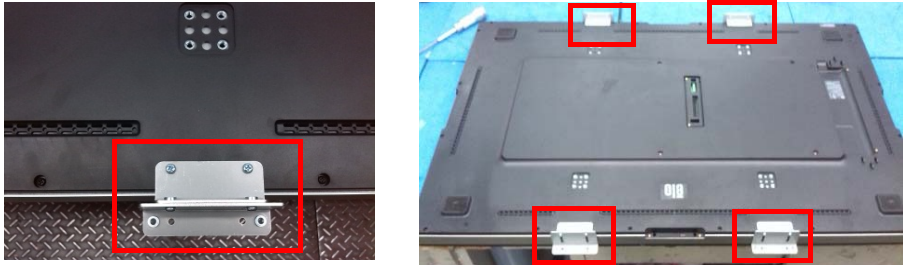

Diagramme d'assemblage & de montage du châssis
ℹ Conseils de montage : Lors du montage en affleurement des affichages 4202L ou 4602L dans des enclos de kiosques, utilisez les vis M4 × 8 mm avec des rondelles à ressort pour fixer les supports aux points de châssis filetés désignés comme illustré ci-dessus.
