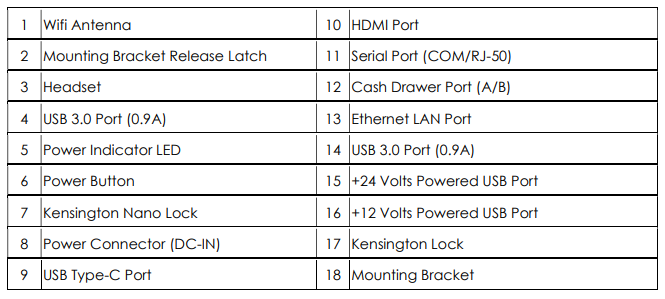

Cet article fournit le panneau de connexion et les interfaces du pack EloPOS avec des descriptions

Ces informations se trouvent également dans le manuel de l'utilisateur du pack EloPOS.





1. Antenne Wifi
Fixez l'antenne fournie au pack EloPOS lorsque le Wifi est nécessaire. L'antenne est compatible avec les bandes 2,4 G et 5 GHz.

2. Loquet de libération du support de montage
Faire glisser le loquet vers la droite libérera le support de montage du pack EloPOS.

3. Casque
Le port audio est conçu pour la connectivité du casque et du microphone.

4. Port USB 3.0 (0.9A)
Deux ports USB 3.0 Super Speed standard sont disponibles sur le panneau avant du pack EloPOS.

5. LED d'indicateur d'alimentation
La LED d'indicateur d'alimentation montre l'état du pack EloPOS. Voir la section 3 pour plus de détails.

6. Bouton d'alimentation
Appuyez sur le bouton d'alimentation pour allumer/éteindre le pack EloPOS.

7. Verrou Kensington Nano
Le verrou Kensington Nano est un mécanisme antivol ultra-mince pour sécuriser le pack EloPOS à l'emplacement de montage souhaité. Le câble de verrou Kensington n'est pas inclus.

8. Connecteur d'alimentation (DC-IN)
Pour alimenter le pack EloPOS, branchez le connecteur DC de l'adaptateur AC/DC dans la connexion d'alimentation de l'appareil.

9. Port USB Type-C
Le port USB Type-C permet la connexion à d'autres appareils compatibles type-C (jusqu'à 27W).

10. Port HDMI
Le port HDMI permet la connexion à un affichage équipé d'une entrée HDMI.

11. Port série (COM/RJ-50)
Le port série est une spécification RS-232 pour la connexion d'interface RJ-50.

12. Port tiroir à monnaie (A/B)
Le port principal du tiroir à monnaie est une interface RJ-12 et offre un fonctionnement commutable à +12 Volts et +24 Volts. Le réglage par défaut est à +24 Volts et les réglages sont ajustables depuis le bas du pack EloPOS.

13. Port Ethernet LAN
Le port Ethernet LAN fournit une capacité de vitesse allant jusqu'à 1 Gbps pour le réseau.

14. Port USB 3.0 (0.9A)
Deux ports USB 3.0 Super Speed standard sont disponibles sur le côté arrière.

15. Port USB alimenté à +24 Volts
Le port USB alimenté à +24 Volts est inclus sur tous les modèles. La puissance maximale du port USB alimenté à +24 Volts est de 24 Volts à 0,5 Ampères. Si votre pack EloPOS fonctionne à 100% de charge et que tous les ports d'E/S, sauf le port USB alimenté à 24V, sont connectés, à la charge maximale de chaque port, NE PAS utiliser le port USB alimenté à +24 Volts, utilisez un adaptateur d'alimentation externe pour le périphérique alimenté à +24 Volts.

Veuillez vous assurer que votre consommation totale d'alimentation des périphériques ne dépasse pas les valeurs suivantes (en supposant que le pack EloPOS fonctionne à la consommation maximale) :

16. Port USB alimenté à +12 Volts
La puissance maximale du port USB alimenté à +12 Volts est de 12 Volts à 1 Ampères.

17. Verrou Kensington
Le verrou Kensington est un mécanisme antivol standard pour sécuriser le pack EloPOS à l'emplacement de montage souhaité. Le câble de verrou Kensington n'est pas inclus.

18. Support de montage
Le support a quatre trous pour se fixer sur une table à l'aide de quatre vis de montage M4 ou #8. La hauteur de tête de vis doit être de 3,0 mm (0,118”) ou moins. Lors du montage sur un mur, il est recommandé d'utiliser quatre vis M3 ou #8. La longueur de vis doit être supérieure à 25 mm, et la hauteur de tête de vis doit être de 3,0 mm (0,118”) ou moins.
