Cet article fournit des informations et des dessins pour Elo P/N : E160104, support de table pour 1002L et 10i

Informations et dessins pour Elo P/N : E160104, support de table pour 1002L et 10i

Détail de la pièce : E160104 : ELO-STAND-10.1IN-GY-R
Description de la pièce : Support de table pour 1002L et 10i

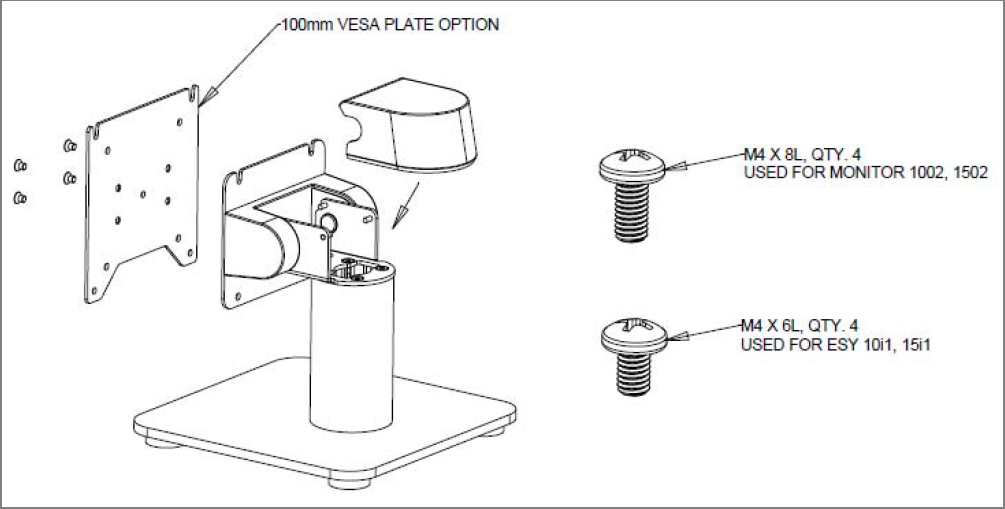

Les composants suivants sont inclus dans le kit :

• 1x support de table avec plaque VESA 100 mm.
• 4x M4 X 6L tête fraisée Philips, noir
• 1x dessicant
• 4x M4 X 8L tête fraisée Philips, noir dans un sac séparé dans le kit
• 1x flyer d'instructions de montage

L'angle d'inclinaison des supports doit être de -10° / +90° ± 2°
Poids (hors emballage) = 4,5 lbs (2,04117 kg)

Dessins

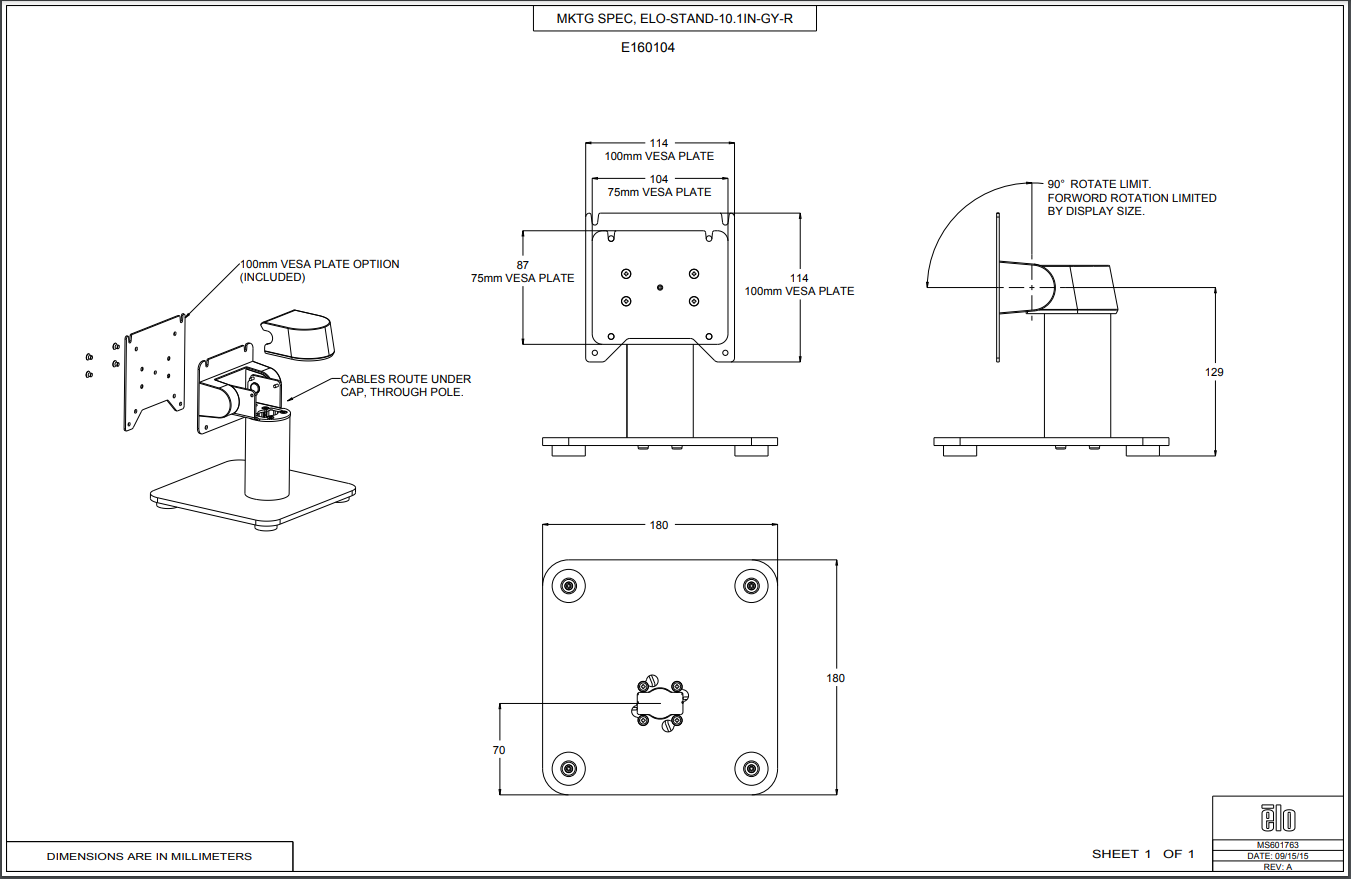

• Dessin dimensionnel 2D (format .pdf)
• CAO 3D (format .stp)

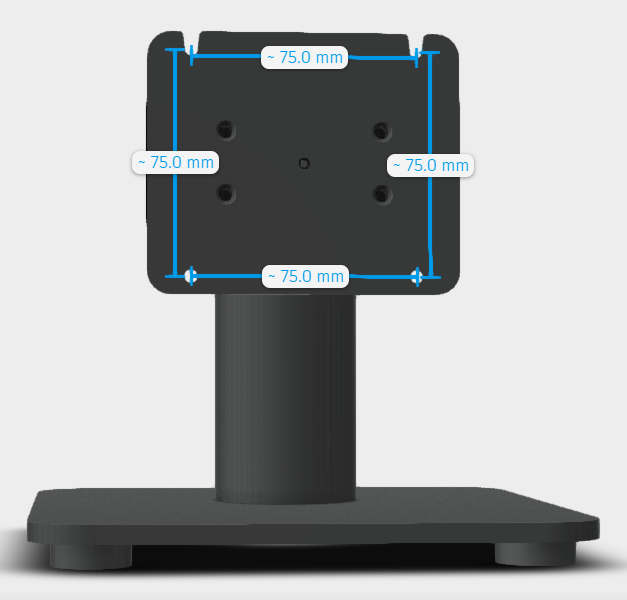

Motif de montage VESA = 75 mm (sauf si l'option plaque VESA 100 mm est ajoutée)

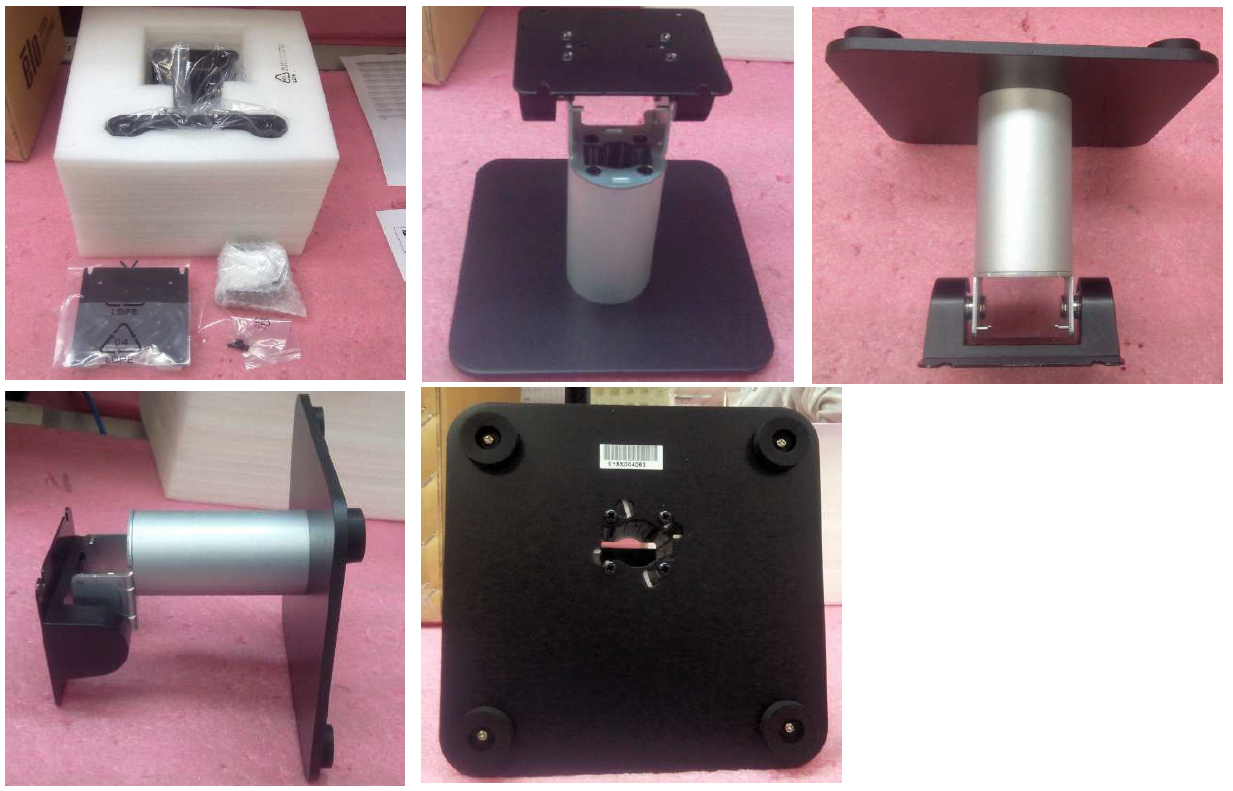

Photos
