Questo articolo spiega come rimuovere o sostituire l'adattatore Wi-Fi nei touchcomputer Elo legacy X-Series AIO.

Questa guida è destinata a ingegneri IT, ingegneri di sistema, ingegneri elettrici e utenti finali. Se hai bisogno di ulteriore assistenza dopo aver seguito questa guida, contatta il supporto tecnico Elo all'indirizzo www.elotouch.com.

Attrezzatura Necessaria

• Superficie protettiva piana
• Touchcomputer Elo X-Series AIO
• Cacciavite a croce piccolo
• Nastro isolante, se l'adattatore Wi-Fi non verrà sostituito
• Adattatore Wi-Fi di ricambio, se si sta sostituendo il modulo

Procedura

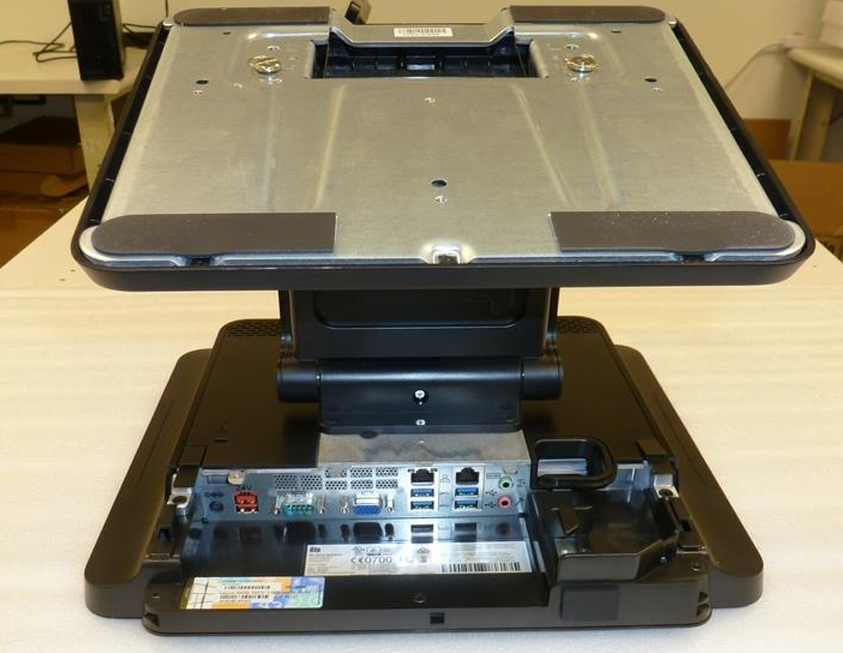

1. Posizionare l'unità su una superficie protettiva
   Posizionare l'unità X-Series a faccia in giù su una superficie protettiva piana.

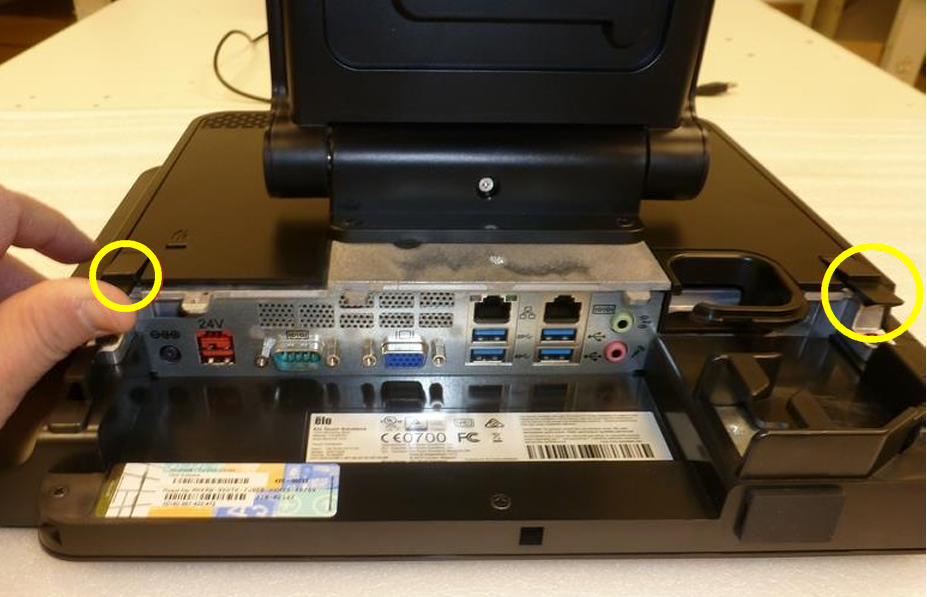

2. Rimuovere il coperchio posteriore
   Sollevare le due linguette situate nella parte inferiore del coperchio posteriore, poi spingere verso l'alto e in avanti per rimuovere il coperchio.

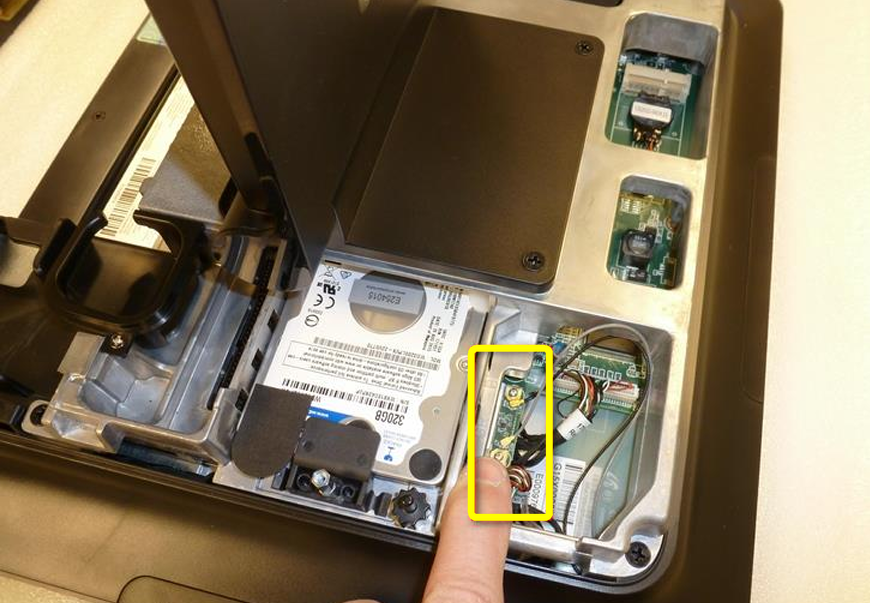

3. Disconnettere i cavi dell'antenna
   Individua l'adattatore Wi-Fi nell'angolo in alto a destra dell'unità e disconnetti i cavi dell'antenna neri e grigi dall'adattatore.

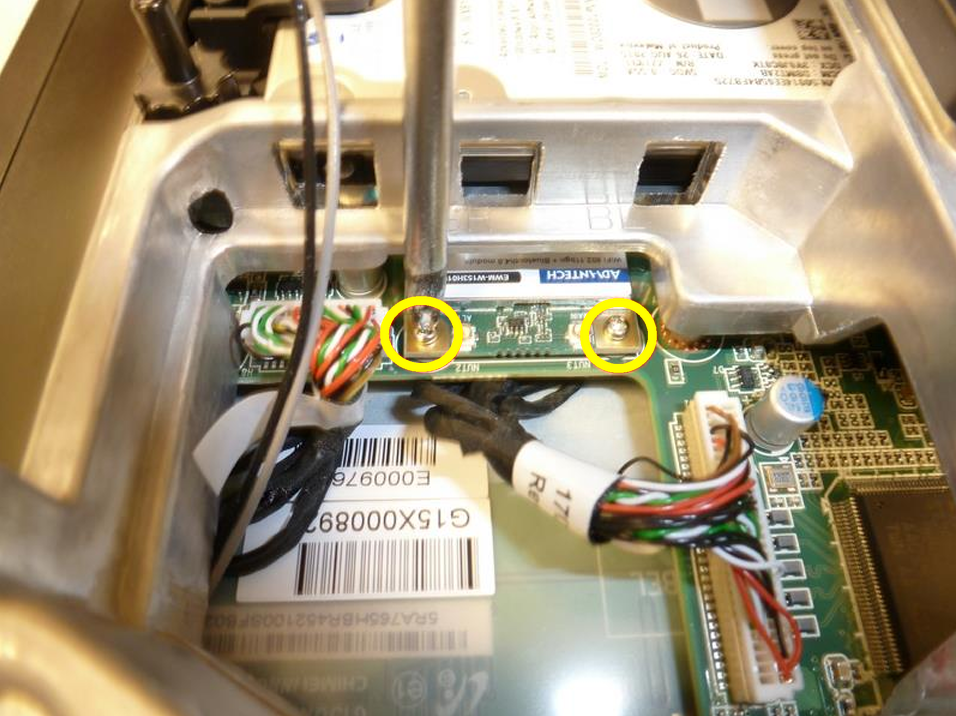

4. Rimuovere le viti dell'adattatore
   Utilizzando un piccolo cacciavite a croce, rimuovere le due viti che bloccano l'adattatore Wi-Fi.

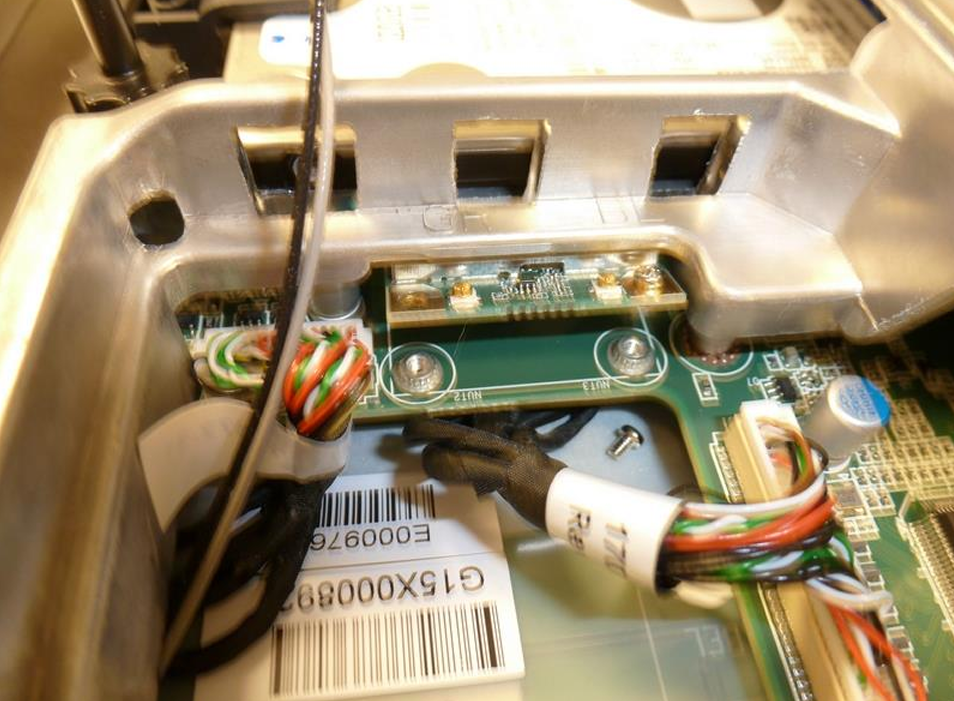

5. Sollevare l'adattatore Wi-Fi
   Una volta rimosse le viti, l'adattatore Wi-Fi si solleverà verso l'alto dalla fessura.

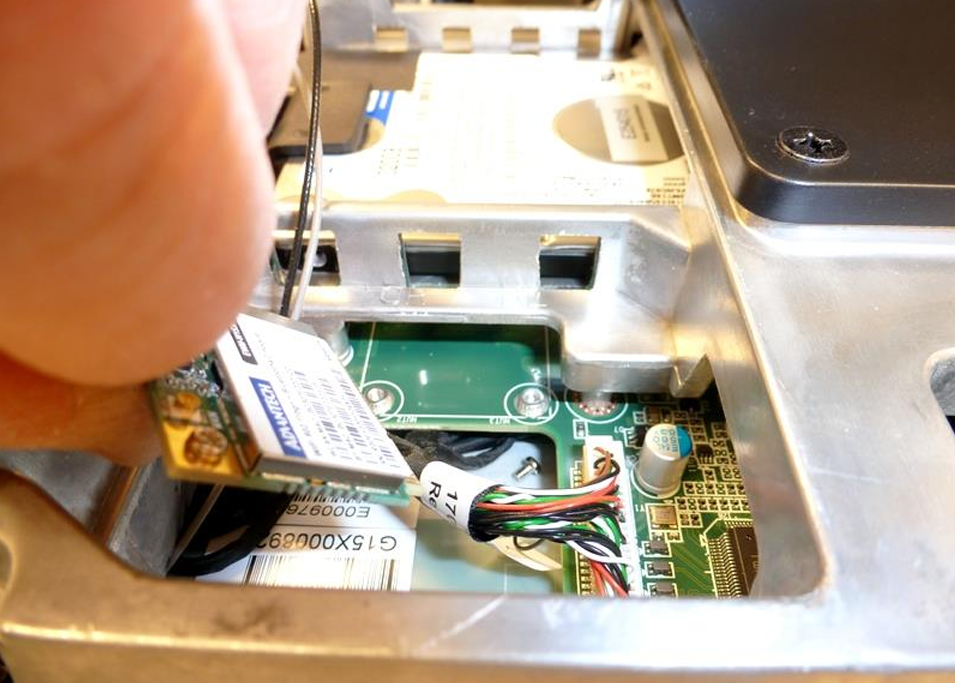

6. Rimuovere l'adattatore
   Rimuovere con attenzione l'adattatore Wi-Fi dall'unità.

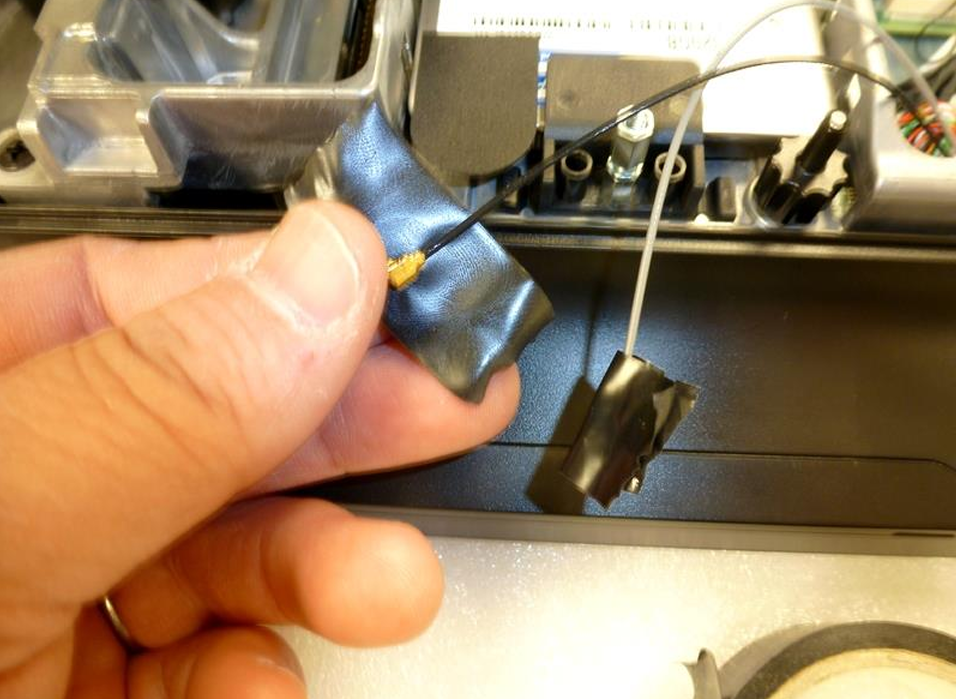

7. Installare il ricambio o proteggere i connettori
   Se l'adattatore Wi-Fi non verrà sostituito, avvolgere i connettori dell'antenna con nastro isolante per aiutare a prevenire cortocircuiti elettrici accidentali. Se si installa un adattatore di ricambio, far scorrere il nuovo adattatore nella fessura e rimontare l'unità invertendo i passaggi precedenti.

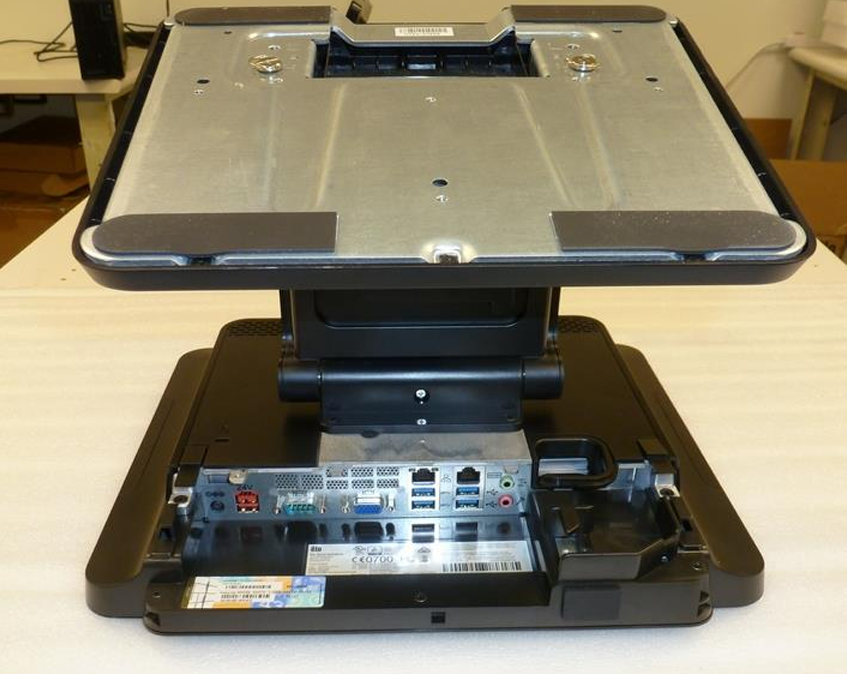

8. Reinstallare il coperchio posteriore
   Sostituire il coperchio posteriore per completare la procedura.



Note Aggiuntive

• Maneggiare i connettori dell'antenna con cura per evitare di danneggiare i pin del connettore.
• Tenere le viti rimosse in un luogo sicuro durante il processo di smontaggio.
• Rimontare l'unità in ordine inverso rispetto allo smontaggio.
