Come aggiornare il BIOS della scheda madre sui Touchcomputer Elo X-Series Rev. A, All-in-One (chipset Q87)
Pubblico: Pubblico / Clienti Elo, Supporto IT, Ingegneri di assistenza sul campo & Integratori
Tipo di articolo: Manutenzione hardware legacy & Procedura di flashing del BIOS
⚠️ Avviso di cortesia per il supporto ai prodotti legacy:
Questo articolo e la procedura di flashing sono forniti come cortesia per i Touchcomputer Elo X-Series AiO che hanno raggiunto il termine ufficiale di vita (EOL).
CONTROLLO HARDWARE CRITICO: Le unità Elo X-Series sono state prodotte con due architetture di scheda madre distinte: Intel H81 e Intel Q87. Questa procedura e il pacchetto firmware si applicano ESCLUSIVAMENTE a sistemi equipaggiati con la scheda madre Q87. Tentare di flashare questo pacchetto BIOS su una scheda madre H81 corromperà l'EEPROM e danneggerà permanentemente la scheda madre.
Hardware e software richiesti & Download
| Voce | Descrizione & Link per il download |
|---|---|
| Hardware Target | Elo X-Series Rev. A, AiO Touchcomputer (scheda madre Intel Q87) |
| Chiavetta USB | Chiavetta USB standard 2.0/3.0 (formattata come disco avviabile DOS) |
| Pacchetto BIOS Q87 | Scarica i file di aggiornamento del BIOS Elo X-Series Q87 (v113) |
| File di sistema di avvio DOS | Scarica i file di avvio del sistema DOS |
| Strumento di formattazione HP USB |
Strumento di formattazione HP USB Disk Storage (Softpedia) (Utilità di terzi fornita per comodità di formattazione; Elo non è responsabile per software di terzi.) |
Procedura di flashing del BIOS passo-passo
-

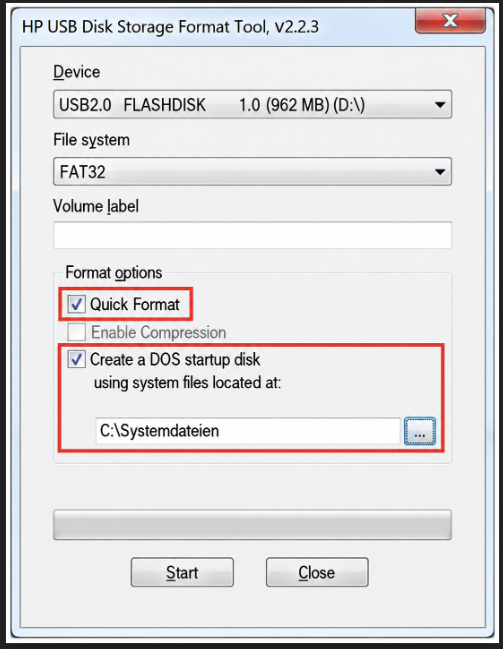

Crea una chiavetta USB avviabile DOS:
Avvia lo Strumento di formattazione HP USB Disk come Amministratore. Sotto Opzioni di formattazione, seleziona Crea un disco di avvio DOS, seleziona utilizzando i file di sistema DOS presenti in:, e sfoglia la cartella dei file di sistema DOS scaricati ed estratti. Clicca Avvia: -

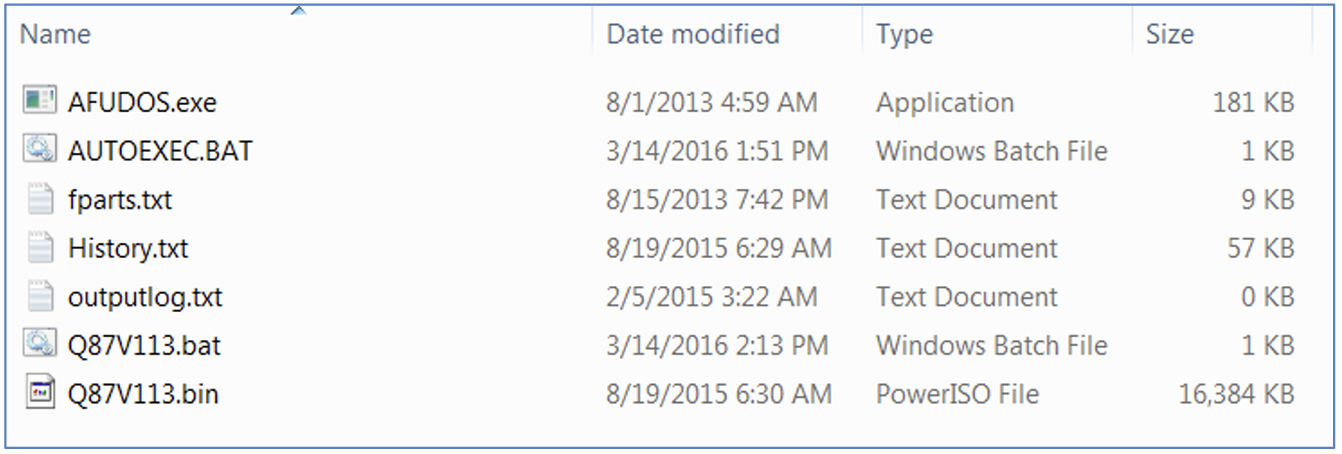

Copia i file di flash del BIOS sulla USB:
Estrai l'archivio scaricatoQ87 BIOS (v113)e copia tutti i file direttamente nella directory principale della tua chiavetta USB avviabile: -

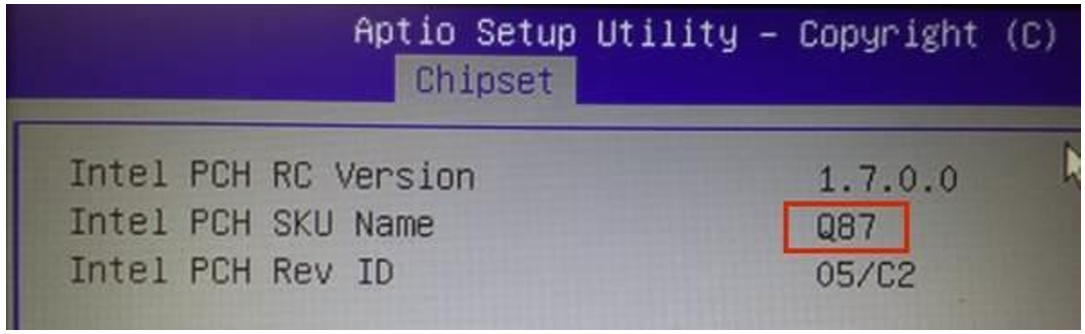

Verifica l'architettura della scheda madre Q87:
Ricontrolla che il tuo sistema target sia un modello di scheda madre Intel Q87 prima di procedere: -

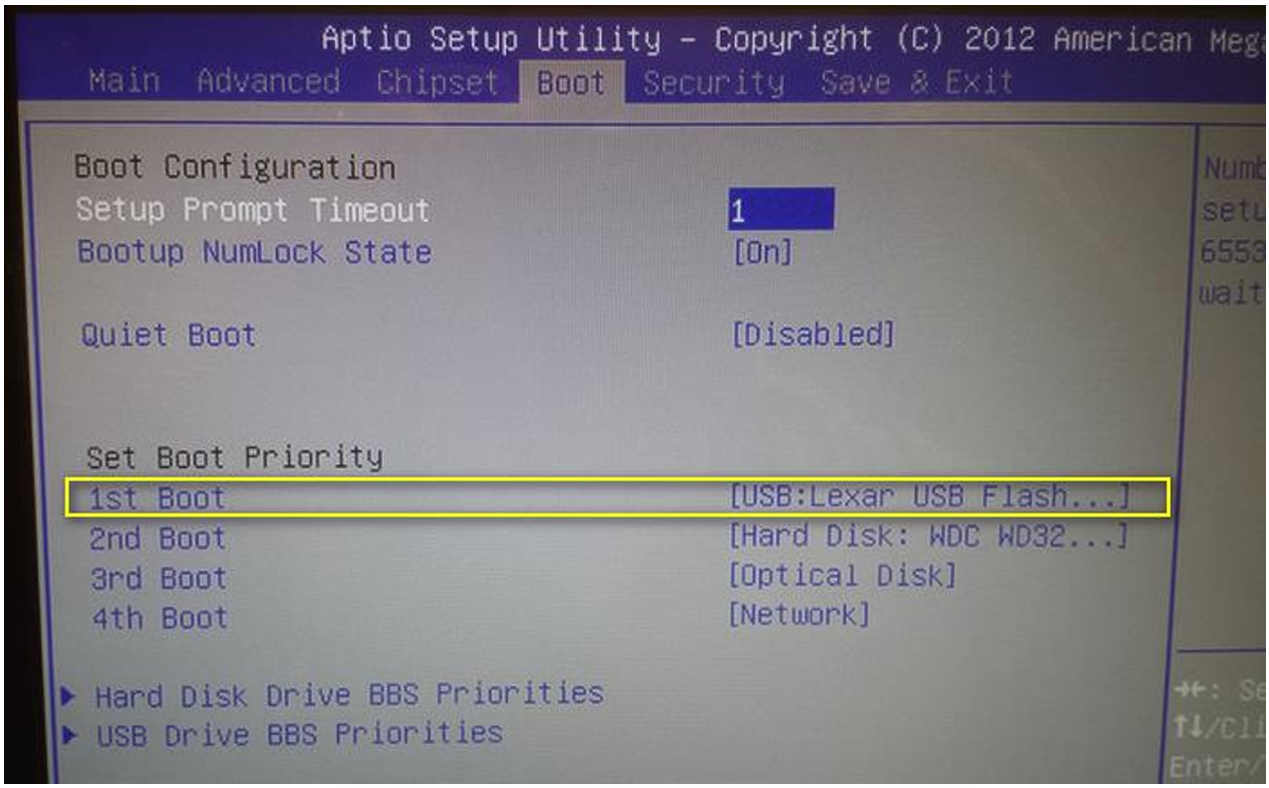

Configura l'ordine di avvio del BIOS:
Inserisci la chiavetta USB preparata nell'unità Elo X-Series. Accendi il computer e premi ripetutamente Del o F2 per accedere all'utility di configurazione del BIOS. Naviga alla scheda BOOT e configura la chiavetta USB come Opzione di avvio #1. Premi F4 per salvare le modifiche e uscire: -

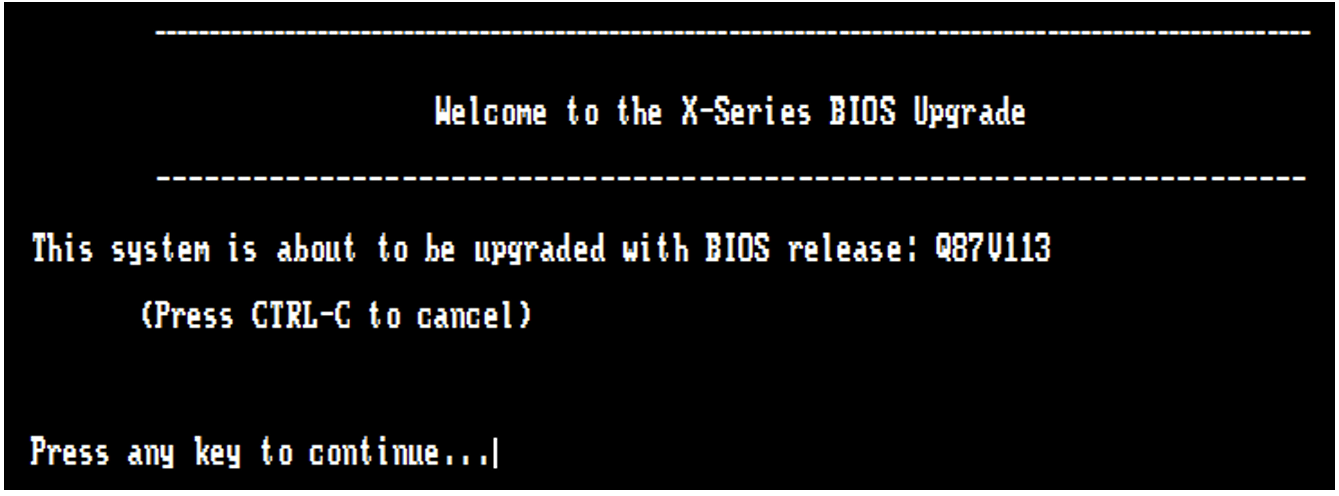

Avvia l'utilità di flash DOS:
Il sistema si avvierà nell'ambiente di flash DOS e visualizzerà il prompt di inizializzazione. Premi un tasto qualsiasi per avviare la sequenza di flash automatizzata: -

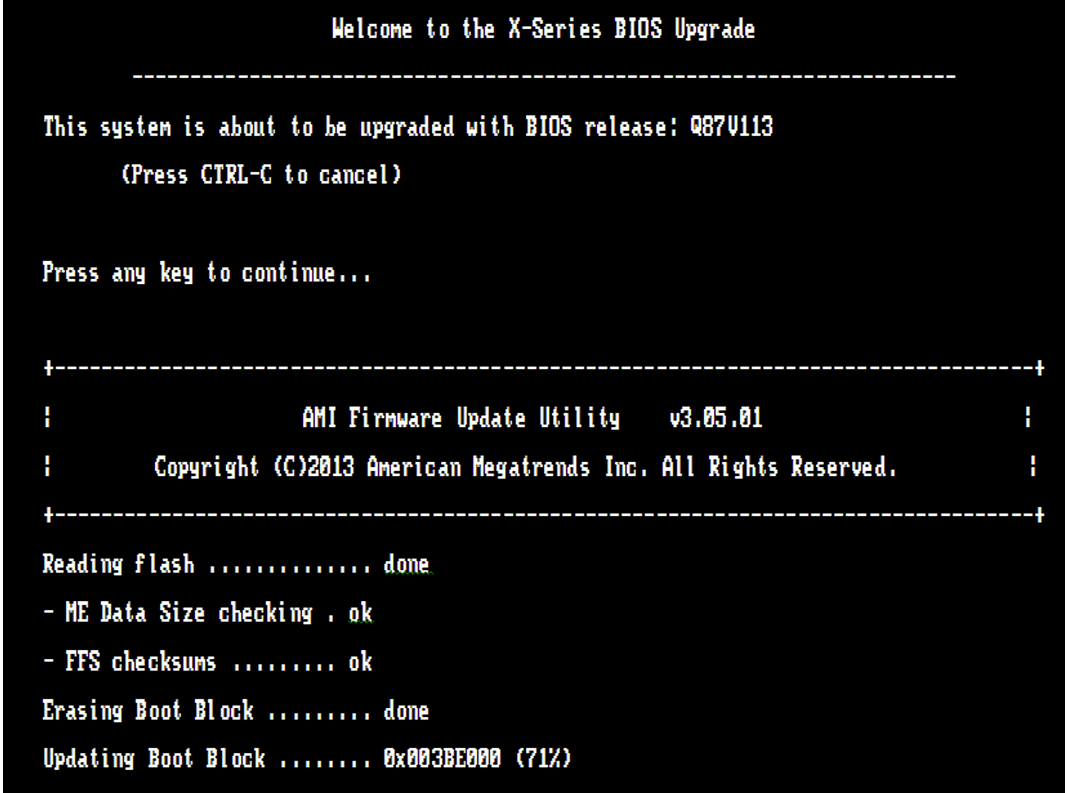

Esecuzione del flash in corso:
Lo strumento di flash cancellerà, scriverà e verificherà i blocchi EEPROM.⚠️ NON INTERRUPERE: Non spegnere o scollegare la macchina mentre la routine di flash è attivamente in esecuzione. -

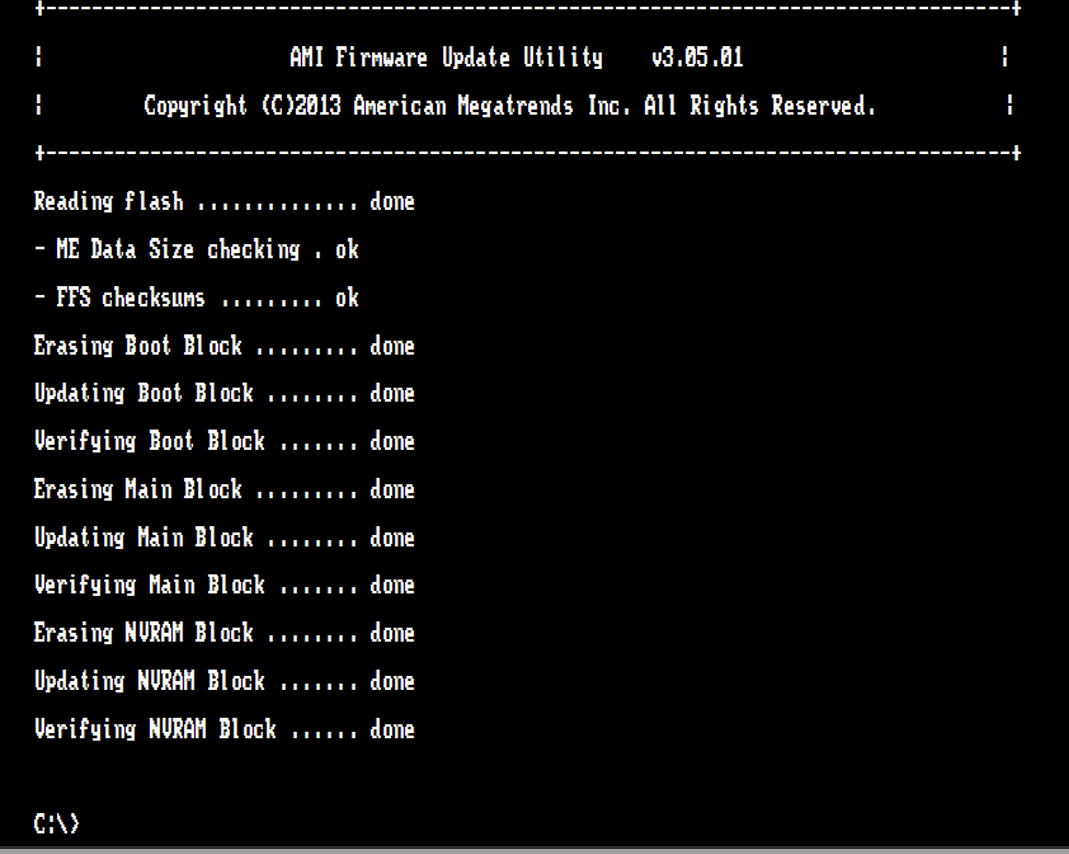

Flashing completato:
Quando il processo di flash si conclude con successo, la linea di comando ritorna al prompt standardC:\>. Rimuovi la chiavetta USB e riavvia il sistema: -

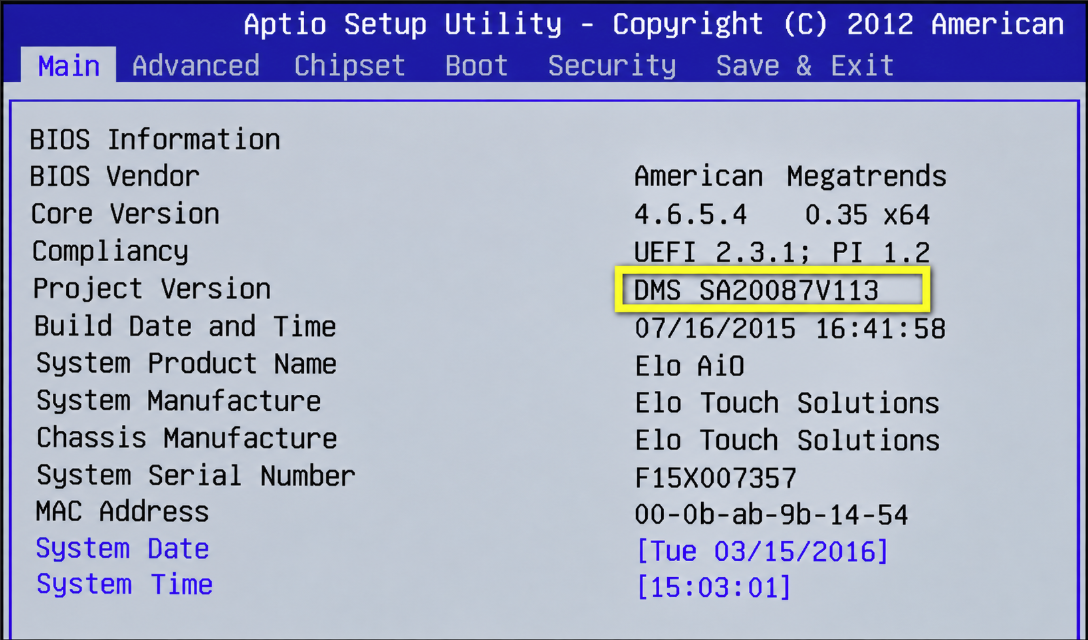

Verifica la versione del BIOS:
Accendi il sistema e accedi alla configurazione del BIOS. Sotto la scheda Principale, verifica che la riga Versione Progetto visualizzi la versione aggiornata (es.V113):
