Questo articolo spiega come configurare il lettore NFC Elo UIC680 per leggere schede MIFARE®. Copre l'installazione delle utility richieste, il caricamento del firmware MIFARE, la verifica della versione del firmware, l'attivazione della modalità MIFARE e il test del funzionamento delle schede.
ℹ Prima di Iniziare

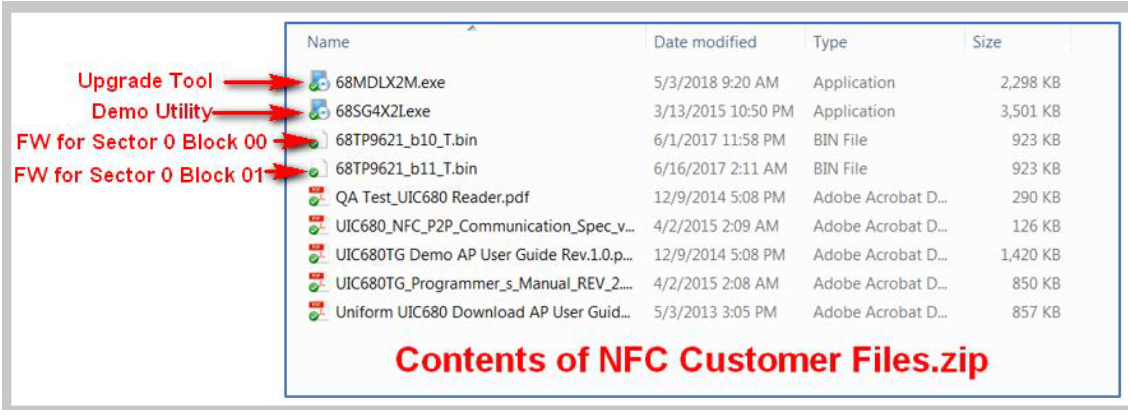

Prima di iniziare questa procedura, scarica e decomprimi il pacchetto allegato NFC Customer Files.zip in una cartella locale sul tuo computer. Il pacchetto contiene il firmware, l'utility di aggiornamento, l'utility demo e i file di supporto richiesti per questa procedura.
Prima di iniziare questa procedura, scarica e decomprimi il pacchetto allegato NFC Customer Files.zip in una cartella locale sul tuo computer. Il pacchetto contiene il firmware, l'utility di aggiornamento, l'utility demo e i file di supporto richiesti per questa procedura.

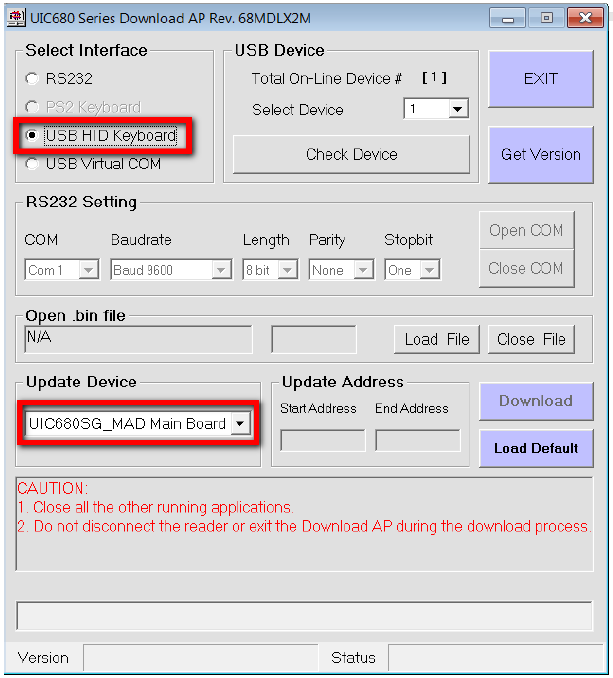

Passaggio 1 — Installa l'Utility di Aggiornamento
- Esegui 68MDLX2M.exe.
- Seleziona Tastiera USB HID.
- Dal menu a discesa Aggiorna Dispositivo, seleziona: UIC680SG_MAD Scheda Principale
Passaggio 2 — Carica il Firmware MIFARE

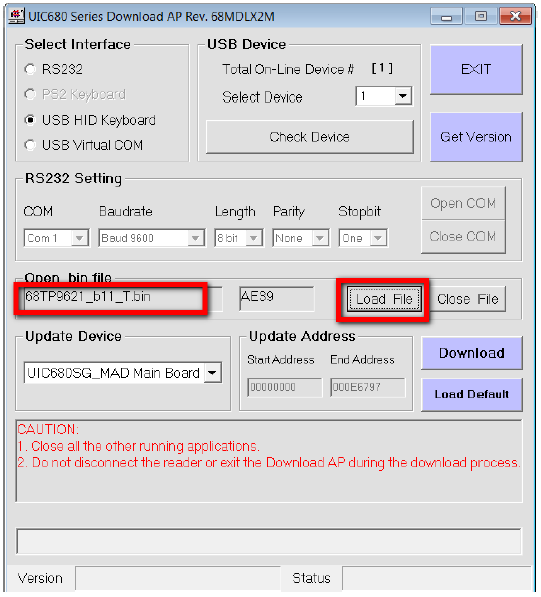

- Clicca su Carica File.
- Seleziona il file del firmware richiesto.
⚠ Selezione del Firmware
- 68TP9621_b11_T.bin — Legge Settore 0 / Blocco 01 (consigliato per la maggior parte delle applicazioni).
- 68TP9621_b10_T.bin — Legge Settore 0 / Blocco 00.
Utilizza il firmware che corrisponde al layout delle tue schede MIFARE.

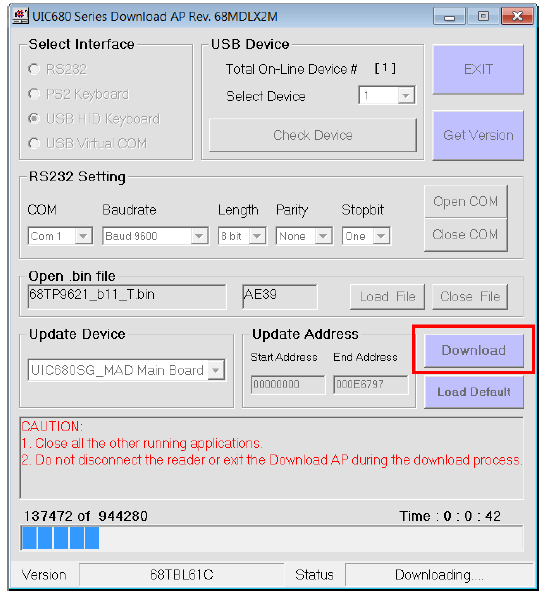

- Clicca su Scarica per iniziare a programmare il lettore.
- Attendi circa un minuto o due mentre il firmware viene scaricato. Il lettore emetterà dei beep durante la programmazione.

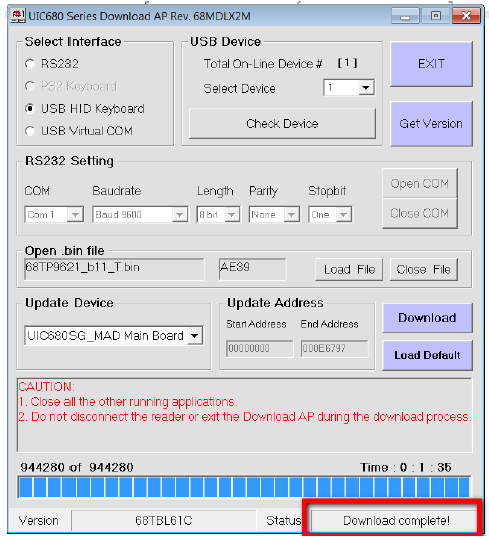

- Verifica che il campo di stato mostri: Download Completo!
Passaggio 3 — Verifica la Versione del Firmware

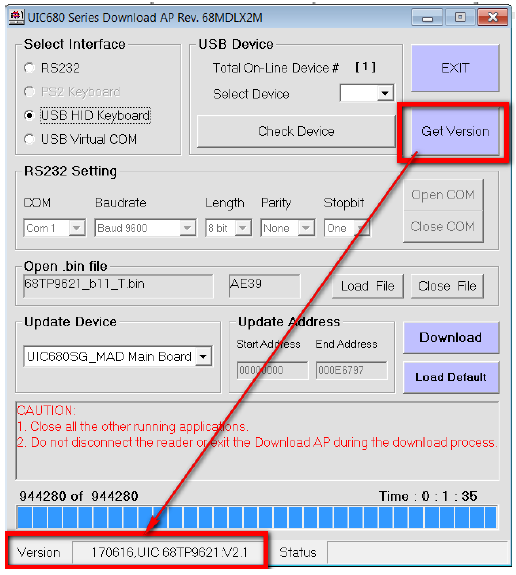

- Clicca su Ottieni Versione.
- Verifica che la versione del firmware sia 170616.
- Clicca su Esci.
Passaggio 4 — Attiva la Modalità MIFARE

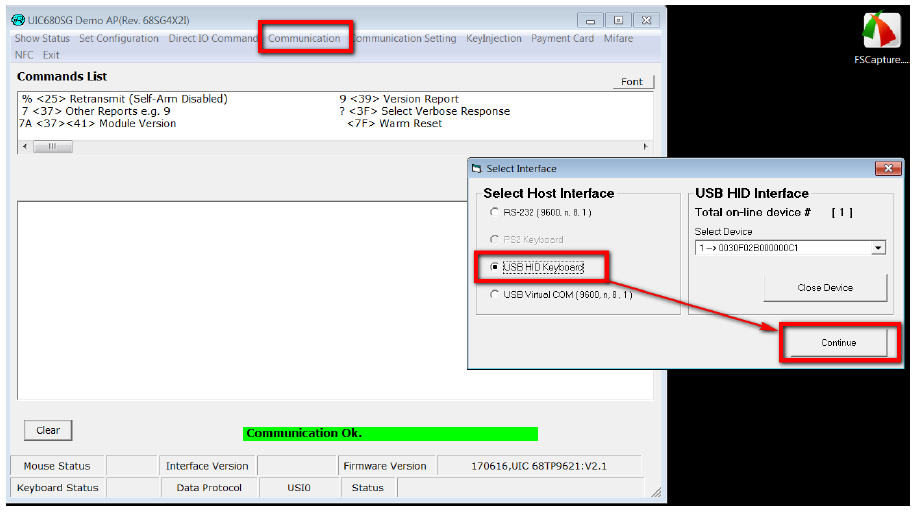

- Esegui l'Utility Demo UIC680SG: 68SG4X2I.exe
- Seleziona la scheda Comunicazione.
- Scegli: Tastiera USB HID
- Clicca su Continua.

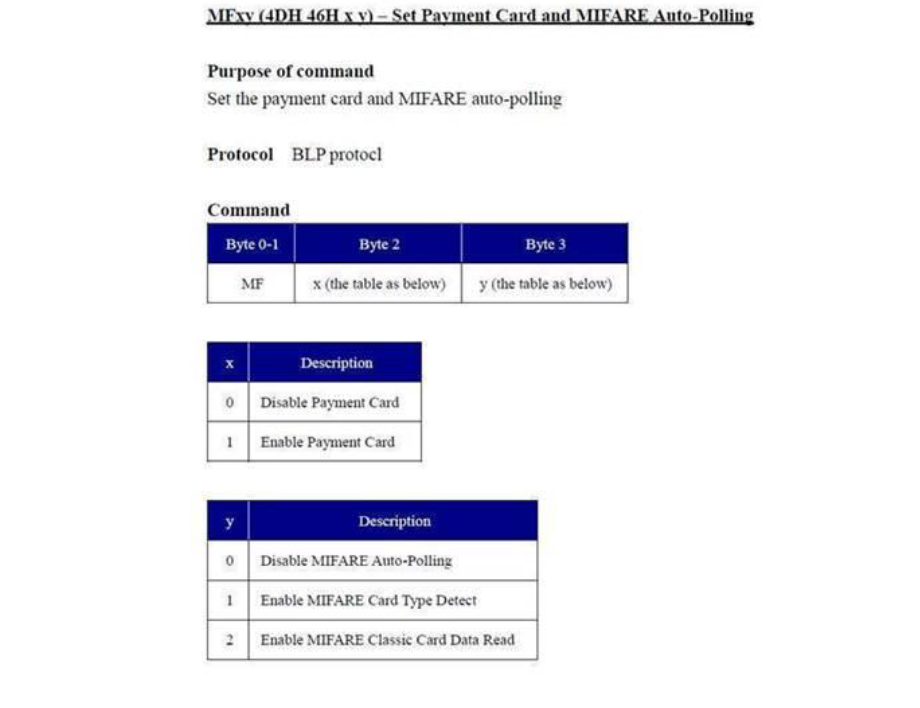

Passaggio 5 — Invia il Comando MIFARE

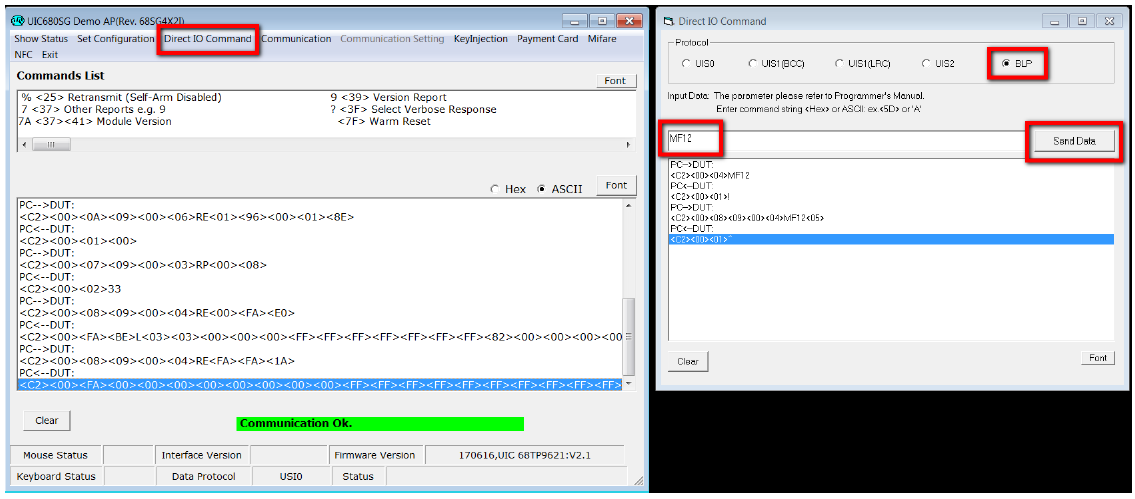

- Seleziona la scheda Comando IO Diretto.
- Scegli BLP come protocollo.
- Inserisci MF12.
- Clicca su Invia Dati.
Passaggio 6 — Riavvia il Lettore
Disconnetti il cavo USB dal lettore UIC680 e riconnettilo per effettuare un ciclo di alimentazione completo.
Passaggio 7 — Testa il Lettore
- Apri Blocco Note di Windows.
- Avvicina una scheda MIFARE al lettore.
- Verifica che i dati della scheda appaiano.
Risoluzione dei Problemi
⚠ Se la Scheda Non Viene Lettura
- Torna alla schermata Comando IO Diretto.
- Invia il comando MF15.
- Esegui un ciclo di alimentazione sul lettore.
- Testa nuovamente la scheda.

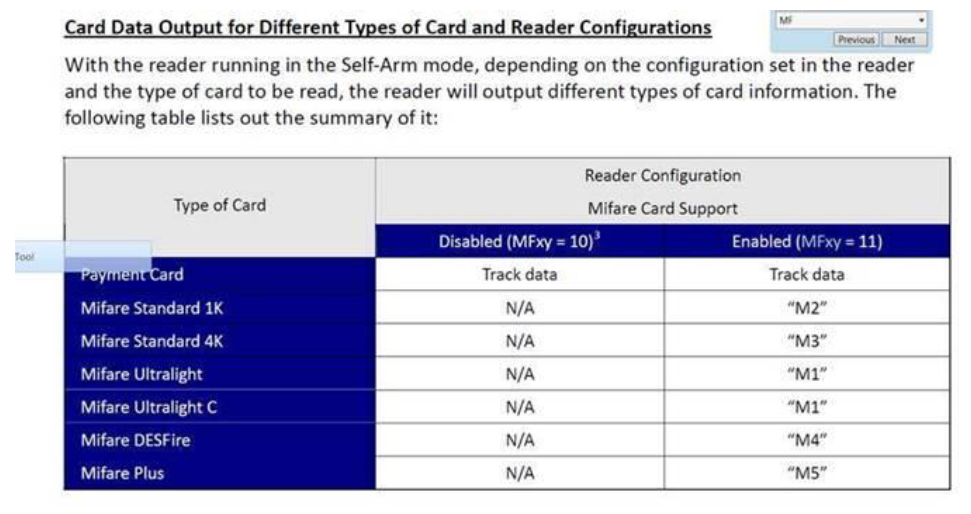

Se necessario, prova le modalità operative rimanenti: MF10, MF11, MF12, MF13, MF14, MF15
È necessario eseguire un ciclo di alimentazione completo dopo ogni cambio di modalità.

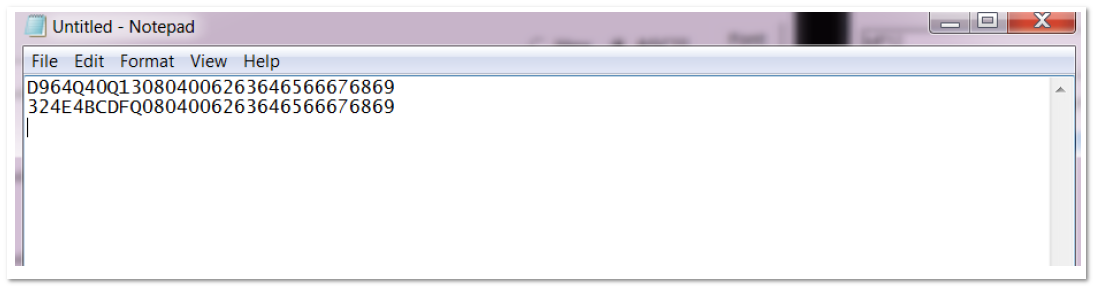

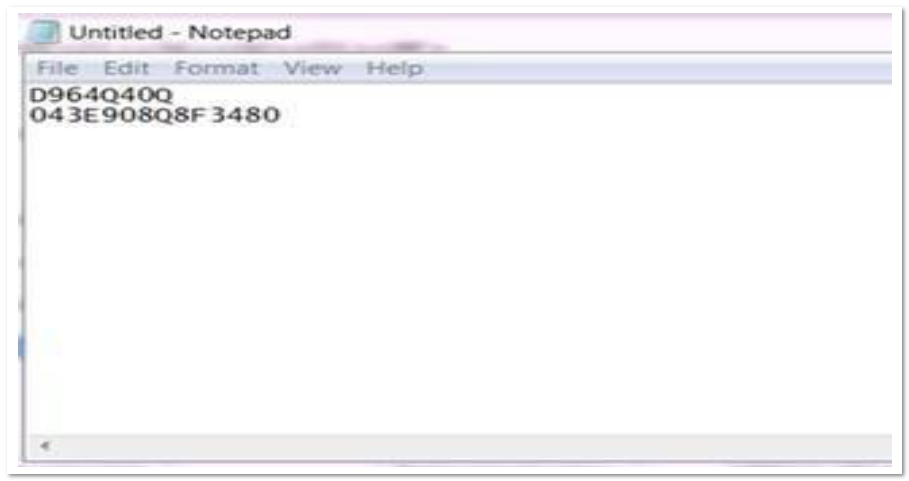

Esempio di Output
I seguenti esempi mostrano le letture di schede MIFARE riuscite dopo la configurazione.
Esempio Dati Blocco 0
