Questo articolo fornisce istruzioni su come testare il GPIO sul Backpack di Elo per dispositivi Android

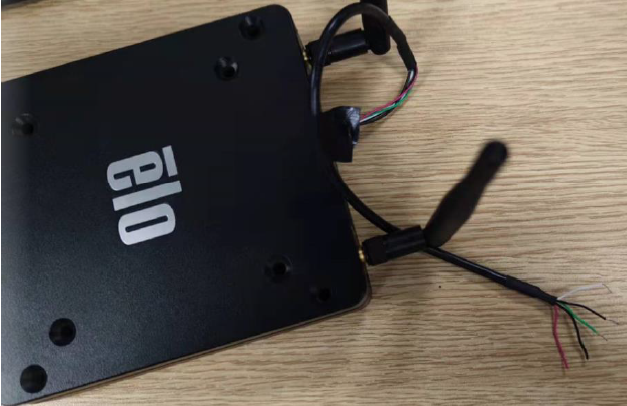

Utilizzando il kit di cavi GPIO: P/N: E211544 o cavo simile. Avvia l'app ELO Peripheral Test e inserisci il cavo GPIO nella connessione GPIO sul dispositivo Backpack 4.0.

a. Collega la linea bianca con la linea nera. == GPIO81 dovrebbe diventare basso
b. Collega la linea verde con la linea nera. == GPIO82 dovrebbe diventare basso
c. Misura la tensione della linea rossa == Dovrebbe essere 5V
d. Cambia l'uscita GPIO80 a basso. Dovrebbe diventare 0 V
