Questo articolo fornisce il pannello del connettore e le interfacce EloPOS Pack con descrizioni

Queste informazioni si trovano anche nel Manuale dell'utente EloPOS Pack.

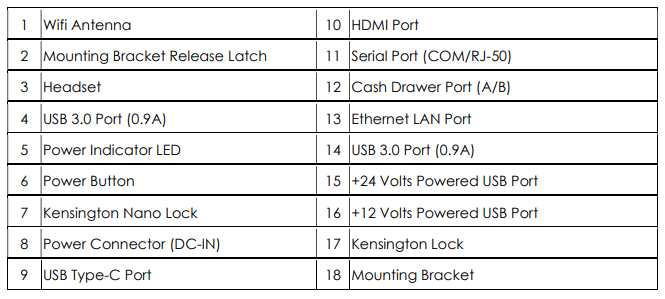

1. Antenna Wifi
Collegare le antenne fornite all'EloPOS Pack quando è necessario il Wifi. L'antenna è compatibile con bande da 2,4G e 5GHz.

2. Serratura di rilascio del supporto di montaggio
Scorrere la serratura a destra per rilasciare il supporto di montaggio dall'EloPOS Pack.

3. Cuffie
La porta audio è progettata per la connettività di cuffie e microfoni.

4. Porta USB 3.0 (0,9A)
Due porte USB 3.0 Super Speed standard sono disponibili sul pannello frontale dell'EloPOS Pack.

5. LED indicatore di alimentazione
Il LED indicatore di alimentazione mostra lo stato dell'EloPOS Pack. Vedi la Sezione 3 per ulteriori dettagli.

6. Pulsante di accensione
Premere il pulsante di accensione per accendere/spegnere l'EloPOS Pack.

7. Kensington Nano Lock
Il Kensington Nano Lock è un meccanismo antifurto ultra-sottile per fissare l'EloPOS Pack alla posizione di montaggio desiderata. Il lucchetto a cavo Kensington non è incluso.

8. Connettore di alimentazione (DC-IN)
Per accendere l'EloPOS Pack, collegare il connettore DC dell'adattatore AC/DC nella connessione di alimentazione del dispositivo.

9. Porta USB Type-C
La porta USB Type-C consente la connessione ad altri dispositivi compatibili di tipo C (fino a 27W).

10. Porta HDMI
La porta HDMI consente la connessione a un display dotato di ingresso HDMI.

11. Porta seriale (COM/RJ-50)
La porta seriale è una specifica RS-232 nativa per la connessione dell'interfaccia RJ-50.

12. Porta cassetto contante (A/B)
La porta principale del cassetto contante è un'interfaccia RJ-12 e fornisce un'operazione commutabile a +12 Volt e +24 Volt. L'impostazione predefinita è a +24 Volt e le impostazioni sono regolabili dalla parte inferiore dell'EloPOS Pack.

13. Porta Ethernet LAN
La porta Ethernet LAN offre una capacità di velocità fino a 1 Gbps per il networking.

14. Porta USB 3.0 (0,9A)
Due porte USB 3.0 Super Speed standard sono disponibili sul lato posteriore.

15. Porta USB alimentata a +24 Volt
La porta USB alimentata a +24 Volt è inclusa in tutti i modelli. La potenza massima della porta USB alimentata a +24 Volt è di 24 Volt a 0,5 Ampere. Se il tuo EloPOS Pack è in esecuzione al 100% del carico e tutte le porte I/O, eccetto la porta USB alimentata a 24V, sono collegate, al massimo carico di potenza di ciascuna porta, NON utilizzare la porta USB alimentata a +24 Volt, utilizzare un adattatore di alimentazione esterno per il periferico alimentato a +24 Volt.

Assicurati che il consumo totale di potenza dei tuoi periferici non superi i seguenti valori (supponendo che l'EloPOS Pack stia funzionando al massimo consumo di potenza):

16. Porta USB alimentata a +12 Volt
La potenza massima della porta USB alimentata a +12 Volt è di 12 Volt a 1 Ampere.

17. Kensington Lock
Il Kensington Lock è un meccanismo antifurto standard per fissare l'EloPOS Pack alla posizione di montaggio desiderata. Il lucchetto a cavo Kensington non è incluso.

18. Supporto di montaggio
Il supporto ha quattro fori per il montaggio su un tavolo utilizzando quattro viti di montaggio M4 o #8. L'altezza della testa della vite deve essere di 3,0 mm (0,118”) o meno. Quando si monta su un muro, si raccomanda di utilizzare quattro viti M3 o #8. La lunghezza delle viti deve essere superiore a 25 mm e l'altezza della testa della vite deve essere di 3,0 mm (0,118”) o meno.
