Questo articolo fornisce informazioni e disegni per Elo P/N: E160104, supporto da tavolo per 1002L e 10i

Informazioni e disegni per Elo P/N: E160104, supporto da tavolo per 1002L e 10i

Dettagli del pezzo: E160104: ELO-STAND-10.1IN-GY-R
Descrizione del pezzo: supporto da tavolo per 1002L e 10i

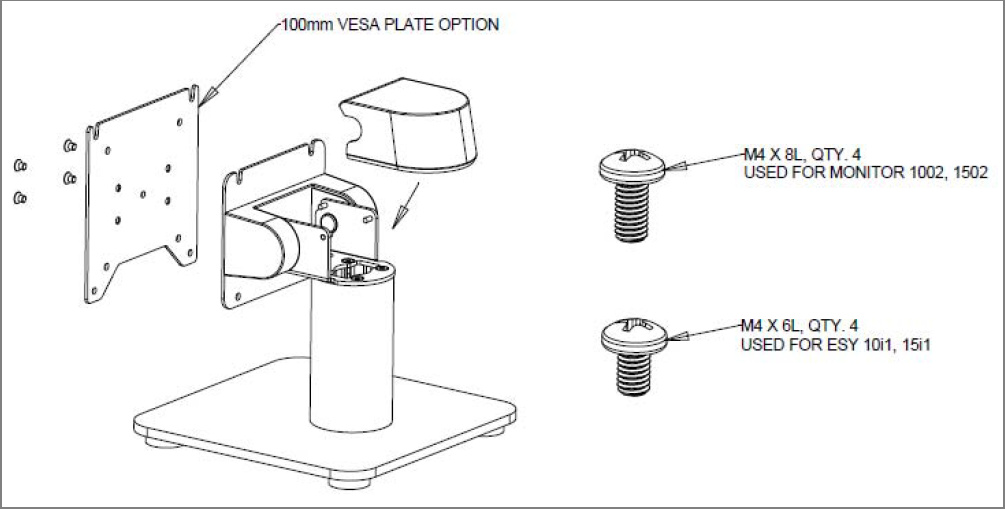

I seguenti componenti sono inclusi nel kit:

• 1x supporto da tavolo con piastra VESA da 100 mm.
• 4x vite Philips Pan-Head M4 X 6L, nere
• 1x disidratante
• 4x vite Philips Pan-Head M4 X 8L, nere in sacchetto separato nel kit
• 1x volantino delle istruzioni di montaggio

L'angolo di inclinazione dei supporti deve essere di -10° / +90 ° ± 2 °
Peso (non imballato) = 4.5 lbs (2.04117 kg)

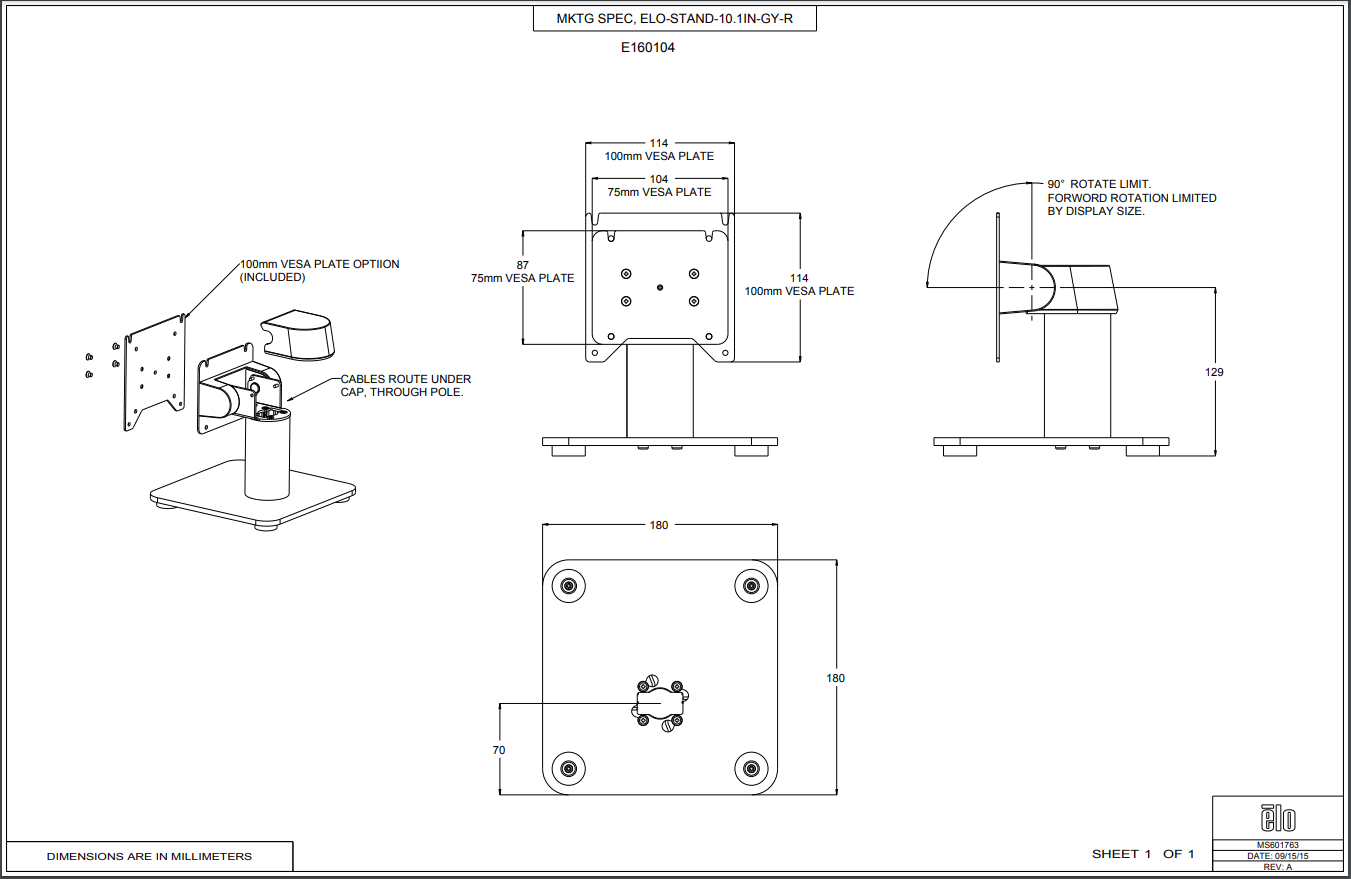

Disegni

• Disegno 2-Dimensionale (.pdf formato)
• CAD 3-D (.stp formato)

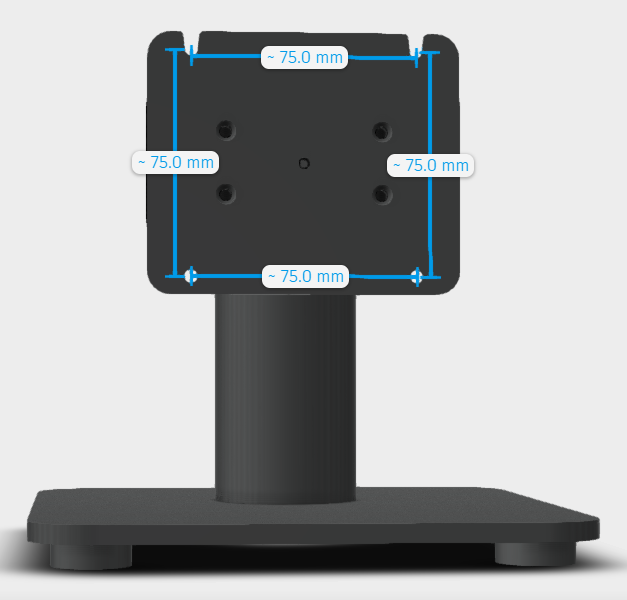

Schema di Montaggio VESA = 75mm (a meno che non venga aggiunta l'opzione piastra VESA da 100mm)

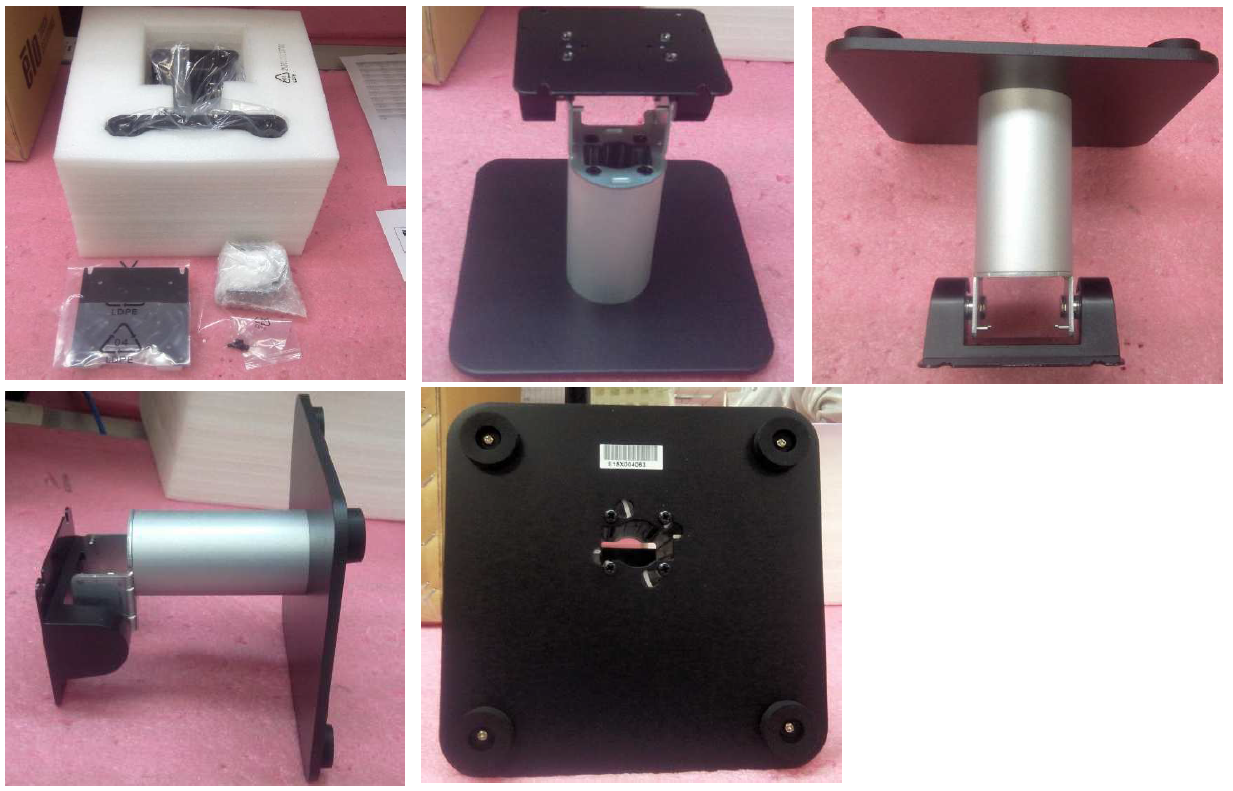

Foto
