この記事では、Windows 10システムでOPOSドライバーを使用してElo 2 x 20リアフェイシングカスタマーディスプレイ（VFD）をインストール、構成、テストする方法を説明します。
ℹ 概要
これらの手順は、Eloリアフェイシングカスタマーディスプレイ（VFD）の部品番号E001003およびE122426に適用されます。OPOSドライバーをインストールした後、ディスプレイを構成し、通信を確認し、添付のOPOSデモンストレーションユーティリティを使用して操作をテストします。
これらの手順は、Eloリアフェイシングカスタマーディスプレイ（VFD）の部品番号E001003およびE122426に適用されます。OPOSドライバーをインストールした後、ディスプレイを構成し、通信を確認し、添付のOPOSデモンストレーションユーティリティを使用して操作をテストします。
要件
| アイテム | 要件 |
|---|---|
| サポートされているディスプレイ | E001003およびE122426 |
| オペレーティングシステム | Windows 10 |
| ソフトウェア | OPOSドライバーパッケージ v1.7.0.0 |
OPOSドライバーのダウンロード
📦 OPOSドライバーパッケージ v1.7.0.0をダウンロード
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
これらのインストール手順のPDF版もこのナレッジベース記事に添付されています。
OPOSドライバーをインストールして構成する
- OPOSドライバーパッケージv1.7.0.0をダウンロードし、コンピュータのフォルダに内容を抽出します。
-

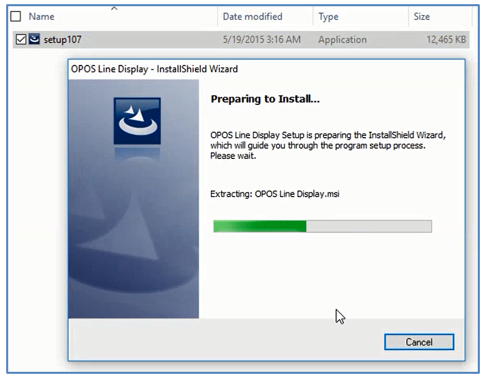

Application setup107.exeを実行します。
-
インストールウィザードに従ってください。

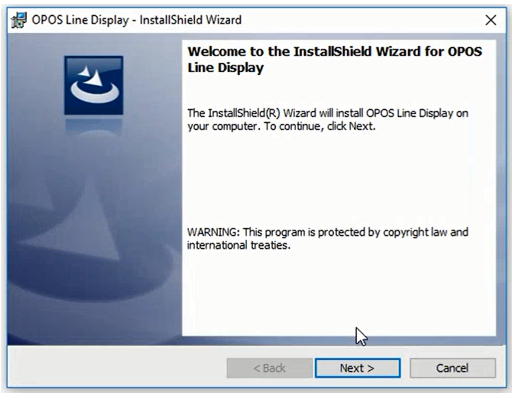

- 次へをクリックします。

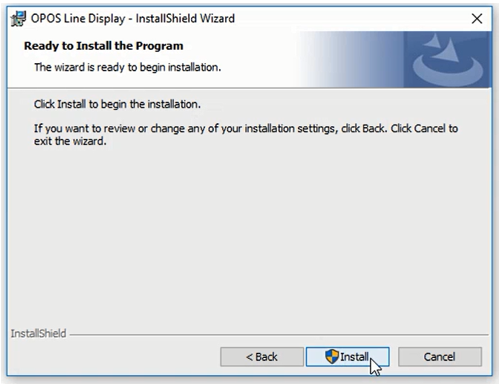

- インストールをクリックします。

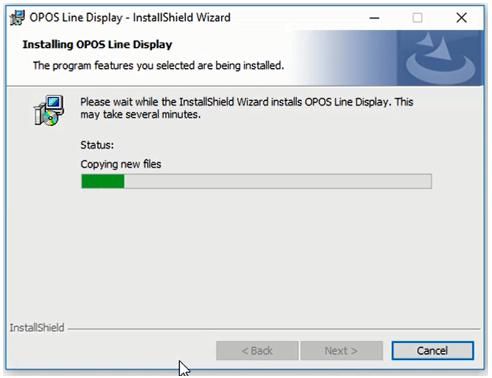

- インストールが完了するまで待ちます。

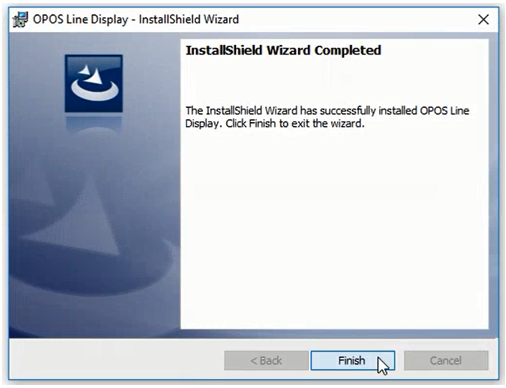

- 完了をクリックします。
-

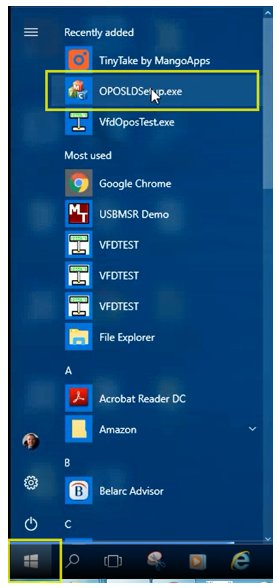

OPOSLDSetup.exeをWindowsのスタートメニューから起動します。 または、次の場所を参照します:
C:\Program Files (x86)\POS\OPOS Line Display
-

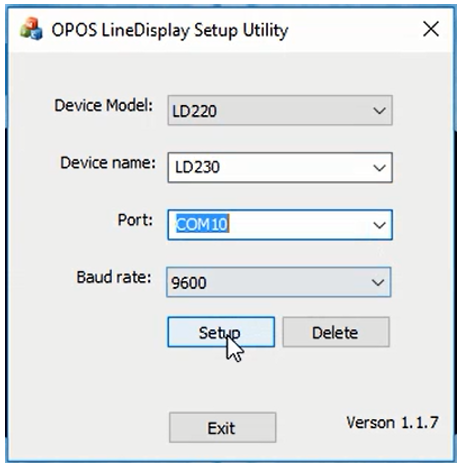

次の設定を使用してディスプレイを構成します:
設定 値 デバイスモデル LD220 デバイス名 LD230 ポート デバイスマネージャーで指定されたCOMポートを選択します ボーレート 9600

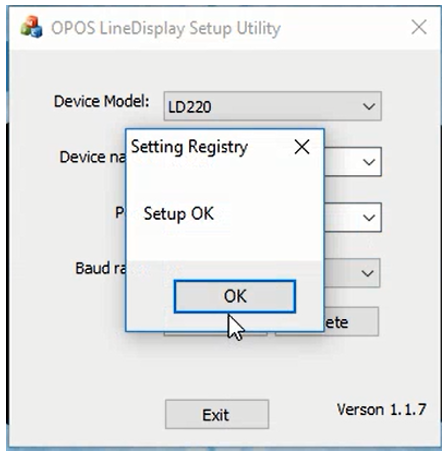

セットアップをクリックします。 - メッセージセットアップOKが表示されたら、OKをクリックします。
-

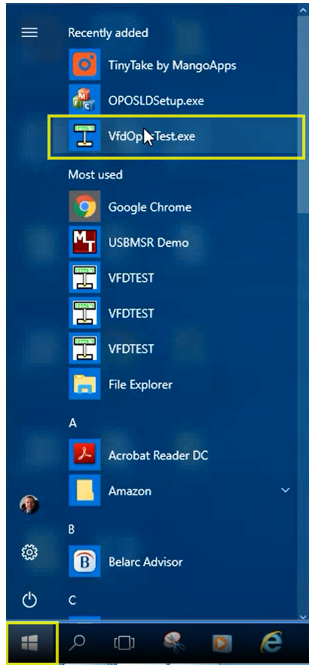

VfdOposTest.exeを起動します。 または、次の場所を参照します:
C:\Program Files (x86)\POS\OPOS Line Display

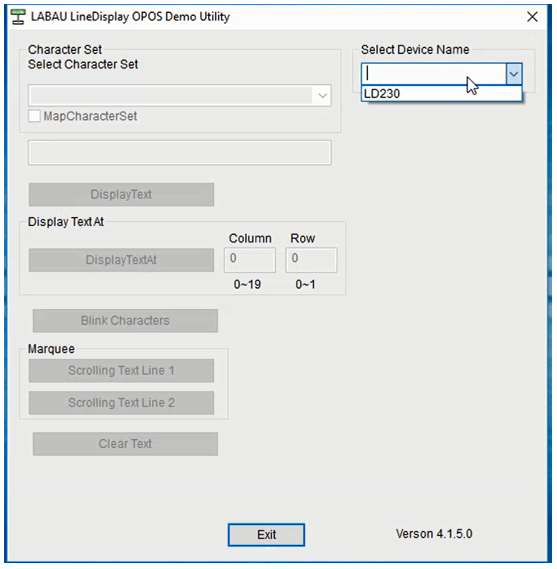

- リストからLD230を選択します。

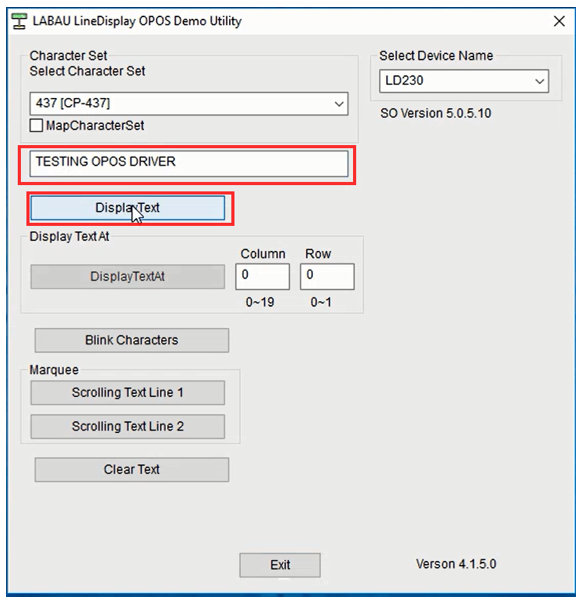

- テキストボックスにメッセージを入力し、テキストを表示をクリックします。

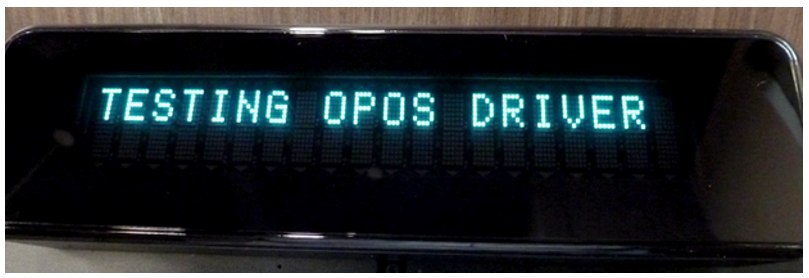

- メッセージがVFDディスプレイに表示されることを確認します。
-

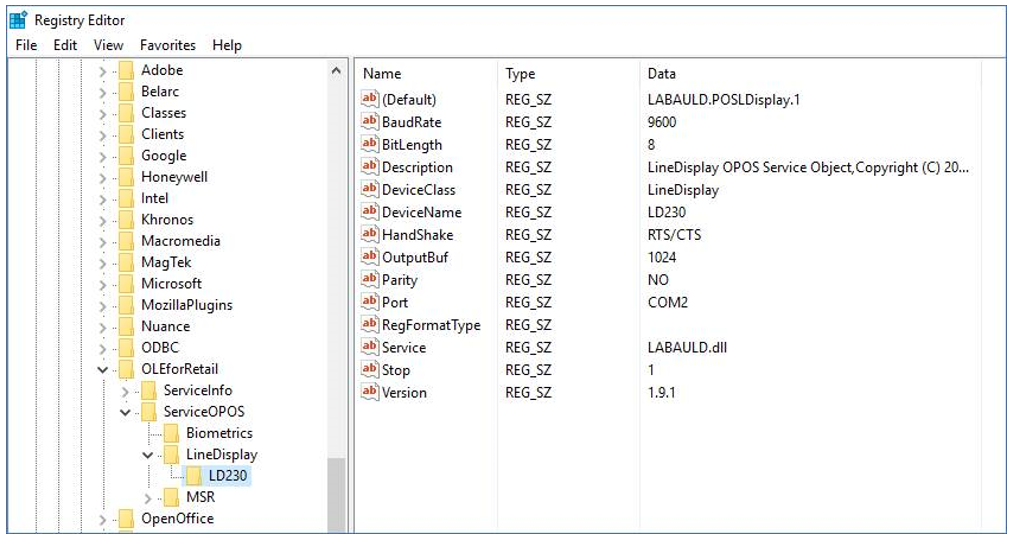

OPOSレジストリ構成は次の場所で表示できます:
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ トラブルシューティング
- OPOS LineDisplayセットアップユーティリティで正しいCOMポートが選択されていることを確認します。
- ボーレートが9600に設定されていることを確認します。
- VFDがテキストを表示しない場合、WindowsデバイスマネージャーでCOMポートの割り当てを確認します。
- 構成を変更した後、VFDアプリケーションを再起動します。
- 通信がまだ失敗する場合、VFDの接続を切り、再接続してセットアッププロセスを繰り返します。
💡 ヒント
VFDがOPOSユーティリティに表示されない場合、まずWindowsデバイスマネージャーでCOMポートの割り当てを確認してください。不正なCOMポートは、ドライバーインストール後の通信障害の最も一般的な原因です。
VFDがOPOSユーティリティに表示されない場合、まずWindowsデバイスマネージャーでCOMポートの割り当てを確認してください。不正なCOMポートは、ドライバーインストール後の通信障害の最も一般的な原因です。
