この記事では、Magtek MSRの設定手順を提供します

MagTek MSRおよびMagTekのUSBスワイプと挿入リーダーのプログラミング情報とユーティリティ。 このユーティリティを使用すると、ユーザーはUSB HIDおよびキーボードエミュレーション（暗号化および非暗号化）MSRのデバイス設定を変更するコマンドを送信できます。 以下の情報は、この知識ベース記事に添付された.pdfにも含まれています。

必要なツール

• MagTek MSR
• Windows 7以上のコンピュータ
• MagTek USBスワイプ＆挿入リーダー – PN99510026
  • このユーティリティは暗号化MSRおよび非暗号化MSRの両方で動作します：
  • 上記のMagTekユーティリティは、AIO周辺機器ドライバパックおよびAIOの周辺機器フォルダにもあります。

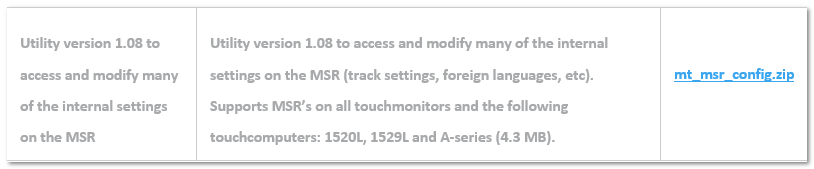

• Eloダウンロードページにバージョン1.08のMSR設定ユーティリティもリストされていますが、非暗号化MSRのみをサポートします：

MSR情報
非暗号化MSR（モニターMSR）

• Elo PN： E500356, E177037, + その他。
• ‘MagTek PN： MSR-INTELLIHEAD-21030006
• VID/PID HID： 0801/0002
• VID/PID KB： 0801/0001

暗号化 MSR（Xシリーズ、Eシリーズ、Iシリーズ、PayPoint、Elo POS）

• Elo PN： E001002, E122229
• PN： MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID（SureSwipe工場出荷時デフォルト）： 0801/0011
• VID/PID HID（SureSwipe無効）： 0801/0002
• VID/PID KB： 0801/0001

手順

1. USBスワイプ＆挿入リーダーアプリケーションをダウンロードしてインストールします。 PN99510026. これにより、「MagTek USB MSR」というアイコンがデスクトップに作成されます。

2. ダブルクリックして「MagTek USB MSRアイコン」をクリックしてアプリケーションを開始します。

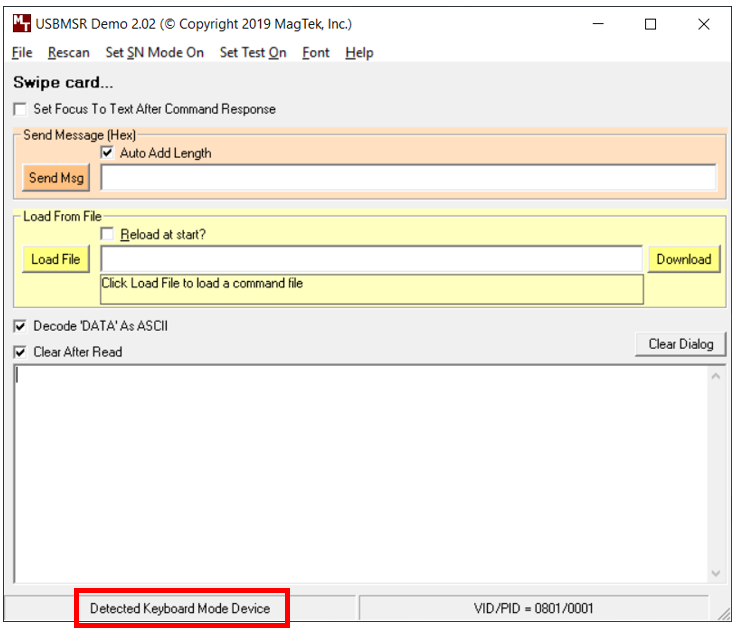

3. アプリケーションが開き、接続されたMSRをキーボードモードまたはHIDで特定します。 以下のスクリーンショットは、検出されたキーボードモードデバイスを示しています：


4. 「Send Msg」にコマンドを手動で入力することでコマンドを送信できます。 「Load File」を選択して、MagTekが提供するファイルまたはユーザー作成のテキストファイルをダウンロードすることもできます。

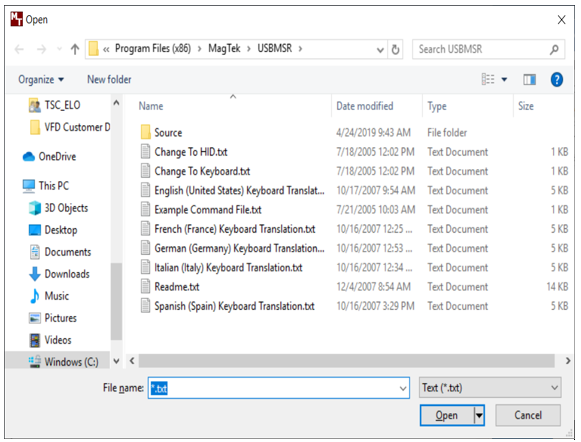

5. MagTekが提供するテキストファイルは以下にリストされています：

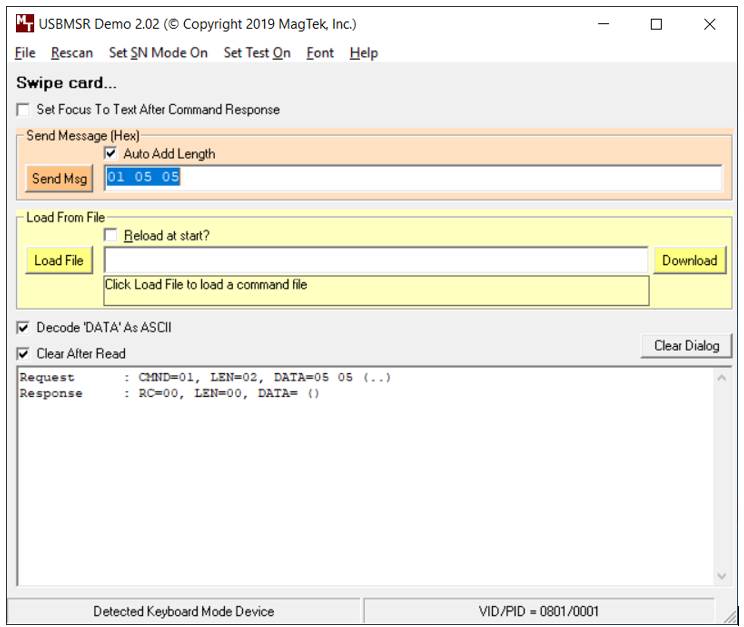

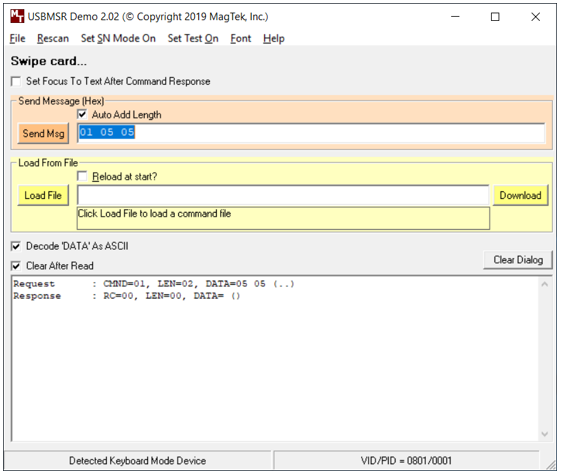

6. コマンドを手動で送信するには、「Send Msg」ラインにコマンドをタイプし、Auto Add Lengthを選択し、送信ボタンをクリックします。 この例では、トラック1とトラック2のみを読み取るコマンドが送信されています：



7. コマンドを送信した後は、02を送信してMSRの電源を循環させ、変更を保存する必要があります。 02を送信した後、ユーティリティによってデバイスが再検出されます。

8. 変更が行われたかどうかを確認するには、クエリコマンドを送信します。 暗号化MSRに設定されているトラックデータを確認するには、00 05を送信します。 下の例では、応答にDATA=05と表示され、トラック1とトラック2のみが示されています：



9. 以下は、各バージョンのMSRに対する一般的なコマンドです。 すべてのコマンドはHEX形式でなければなりません。 追加のプログラミングが必要な場合は、MagTekの技術参考文書を参照する必要があります。

マニュアルとASCIIテーブルのダウンロードリンクは以下の通りです：

• HID: HID99875320-6.01.pdf
• キーボードエミュレーション: KB99875321-10.01.pdf
• 暗号化: 99875475-10.01.pdf
• ASCIIテーブル: ASCII Table.txt

一般的なコマンド

暗号化MSR

シリアル番号取得コマンド:  00 03

セキュリティレベル取得:  15

KB/HIDに変更

• KB:  01 10 01
• HID: 01 10 00

MSRトラック設定コマンドを有効にする（KBおよびHIDで同じプロパティID）:

• すべてのトラック（デフォルト） 01 05 95
• トラック1のみ: 01 05 01
• トラック2のみ: 01 05 04
• トラック1＆2: 01 05 05

すべてのセンチネルを削除: 01 14 03

個別のスタート/ストップセンチネルを削除するには:

• トラック1からスタートセンチネルを削除するには:  01 24 00を送信し、15秒待ってから02を送信してMSRをリセットします。
• トラック2からスタートセンチネルを削除するには: 01 25 00を送信し、15秒待ってから02を送信します。
• すべてのトラックからエンドセンチネルを削除するには: 01 2B 00を送信し、15秒待ってから02を送信します。

各トラックの後にCR（デフォルトはすべてのデータの後にCR）: 01 21 8D

CRを削除: 01 22 00

ポーリング速度（デフォルトは1ミリ秒）: 10ミリ秒 01 02 0A

MSRを工場出荷時設定にリセット: Dynamag Default Levels 2.txt

非暗号化MSR（KB/HID）

シリアル番号取得コマンド: 00 01

KB/HIDに変更

• KB:  01 10 01
• HID: 01 10 00

MSRトラック設定コマンドを有効にする

HID MSRトラック設定コマンドを有効にする:

• トラック1データのみ: 01 04 01
• トラック2データのみ: 01 04 04
• トラック1＆2のみ: 01 04 05
• トラック1、2、および3: 01 04 95

KB MSRトラック設定コマンドを有効にする:

• トラック1データのみ: 01 03 01
• トラック2データのみ: 01 03 04
• トラック1＆2のみ: 01 03 05
• トラック1、2、および3: 01 03 95

すべてのセンチネルを削除: 01 04 00

個別のスタート/ストップセンチネルを削除するには（KBモードのみ）:

• トラック1スタートセンチネルを削除（デフォルト“%”）: 01 14 00
• トラック2スタートセンチネルを削除（デフォルト“;”）: 01 15 00

エンドセンチネルを削除（デフォルト“?”）: 01 16 00

各トラックの後にCR（デフォルトはすべてのデータの後にCR）: 01 05 8D

CRを削除: 01 05 00

MSRを工場出荷時設定にリセット: FC 55 AA

変更をMSRに保存するには: 上記のプログラミングコマンドを送信した後、10秒待ってから02を送信してMSRをリセットする必要があります。
